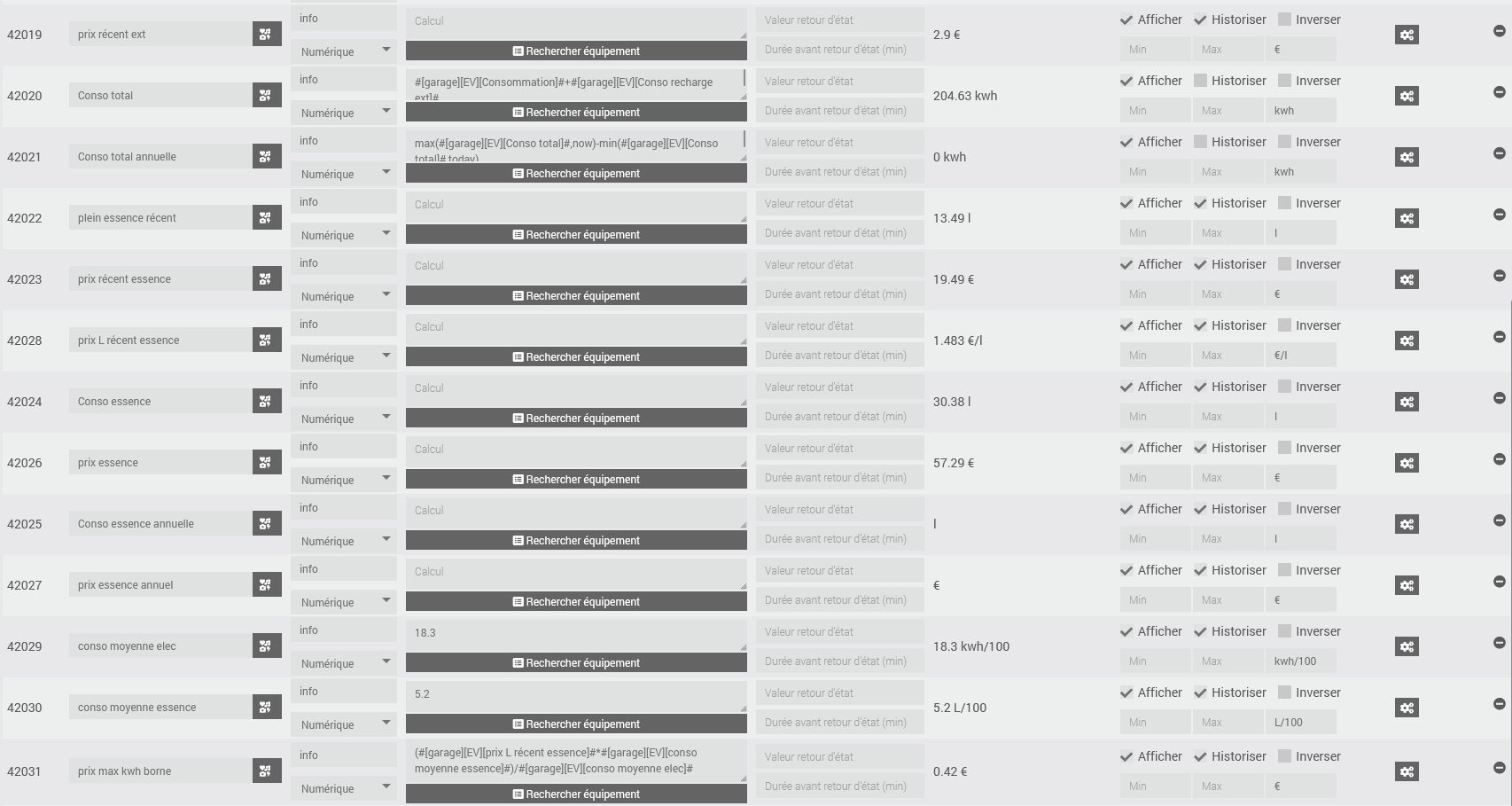

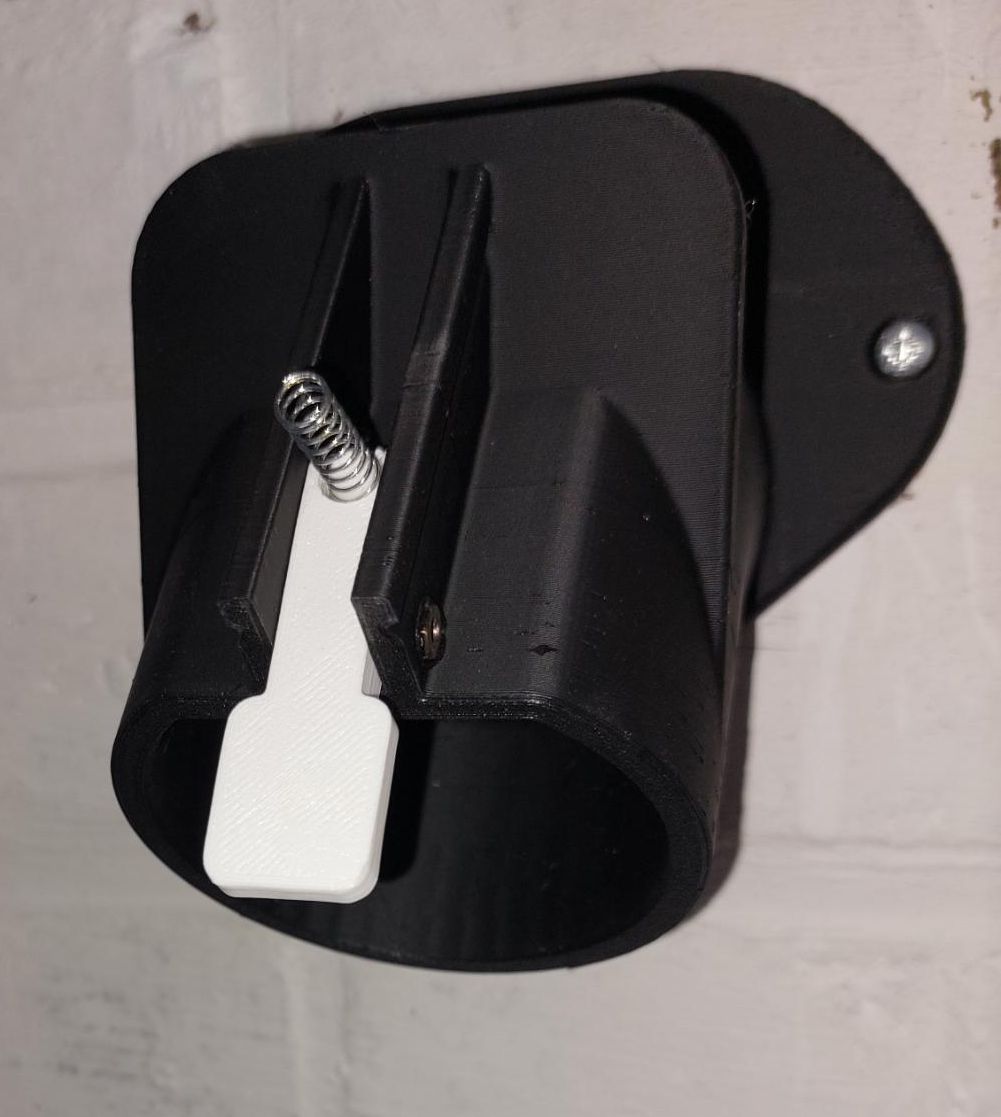

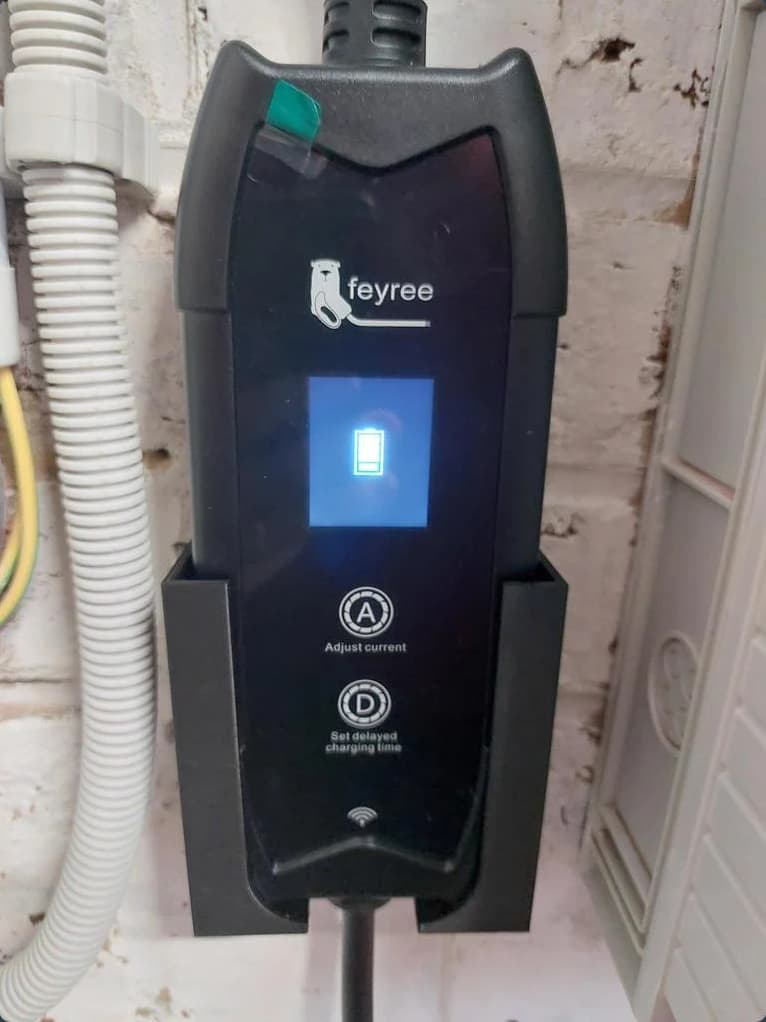

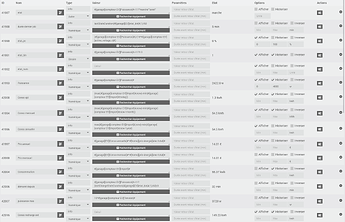

[Présentation] Installation de Belgotux

Bonjour à tous,

Je me lance dans ma présentation, cela fait plusieurs fois que je me le dis, mais là je le fait :smiley:

J’ai commencé en domotique en 2013 avec les modules 1wire et domoticz et d’esp 8266. A l’époque je voulais tout faire moi-même mais force de constaté que c’est très chronophage et les autres priorités m’ont rattrapées, surtout à l’achat de la maison…

Je m’y étais remis une fois les travaux finis (même s’il reste une 3e phase à faire :frowning: ). J’ai voulu testé ce qu’il y avait d’autre que domoticz et j’ai testé jeedom pour ne plus le quitter :slight_smile:

Installé en v3 sur un rpi3 Debian 9 lite from scratch, passé en v4 il y a un an, j’ai voulus repartir sur une base saine :
Actuellement image jeedom pour rpi 64bits, en Debian 10 et jeedom v4, tout up-to-date.
J’en ai profité pour faire un update du firmware zigate et utiliser le module officiel zigbee! Et tout ré-appairer :weary:

protocoles et clés

Actuellement j’ai les protocoles suivants, voulant simplifier l’installation et privilégier le mode « dégradé » le plus opérationnel possible :

  • protocole zigbee : ma bonne vieille zigate et la nouvelle popp ezsp
  • protocole z-wave : avec une clé aeotec z-stick gen5
  • protocole bluetooth : un dongle rocketek mini qui fait le job. Je voulais m’en séparer mais pour les présences, j’ai pas trouvé d’alternative…

gestion température

L’utilisation principale a été la gestion de la température. Et par cele, pas que le chauffage, mais aussi le refroidissement (sans clim).

chauffage

Le matériel :

  • un relais branché à la cave sur la chaudière gaz : z-wave ZMNHCDx de volets que j’ai en trop que j’utilise en attendant de le mettre dans une pièce non finie
  • une sonde de température/humidité avec écran pour le living : zigbee Tuya TS0201 que je vous déconseille! je l’ai pris pour remplacé la sonde bluetooth xiaomi car je voulais remplacer tous mes équipements BT, mais la tuya à une très faible portée malgré sa taille et la remontée d’info dépasse souvent 2h. Ok pour remonter la température d’une simple pièce, mais pas pour régler le chauffage.
  • des vannes thermostat z-wave PoPP (la Danfoss avec leur firmware) qui permet la remontée de température!

Ce qui est pratique sur ma chaudière atmospérique de 15ans, c’est que le contacteur thermostat coupe/allume le bruleur ET le circulateur. Mais qu’en parallèle, le circulateur peut continuer à tourner si la température du corps de chauffe dépasse la consigne de l’aquastat qui est sur 60° pour ne pas que celui-ci continue en montée de température et n’explose :slight_smile: Donc pas besoin de gérer la sécurité côté domotique c’est plus sécurisant!

Gestion chauffage central :

  • uniquement via script, le plugin n’étant pas adapté pour une chaudière gaz
  • un premier script gère le bruleur uniquement, afin de palier à un souci que j’avais avant la domotique : en utilisant les vannes thermostatiques pour avoir les bonnes températures dans chaque pièce, le thermostat devait être à ON tout le temps! En inter-saison le thermostat coupait de la nuit, mais en hiver froid, faut chauffer les chambres donc allumé 24h/24… Donc ce script vérifie la consigne et la température de chaque pièce et allume ou coupe le circulateur s’il n’y a plus de demande! Très pratique et me permet des économies d’électricité du circulateur (20w max depuis son remplacement, avant c’était 50w :expressionless: )
  • un autre script pour le mode de la chaudière : activation calendrier de chauffe / mode manuel / forcer on / force off
  • un pour le rdc : pour les 3 radiateurs du salon/cuisine : ECO/confort/haut et enfer (pour madame xD) qui envoie les températures aux vannes thermostatiques. Avec correction +1° sur un des radiateurs qui chauffe moins

Pour cette partie, le mode dégradé consiste à mettre un bypass du relais à ON sur le boitier de la chaudière et aller sur chaque vannes thermostatiques régler la température.

Chauffage SDB :

J’y ai mis de la domotique pour déporter un interrupteur sans devoir refaire de tranchée, en z-wave association direct pour avoir les boutons qui fonctionnent encore en mode dégradé.
J’ai ajouté un miroir chauffant de 400w et il me fallait donc de quoi allumer la chauffage et la lampe du lavabo qui est dans un seul boitier.
Le matériel :

  • un relais ZMNHADx qui controle une résistance 1400W infrarouge pour les matins très froids, mais surtout avec 3 boutons en input! Pas eu besoin d’acheter un 2e module! Un pour la résistance 1400w, un pour la lampe du miroir et un pour le miroir chauffant.
  • un double relais ZMNHBDx pour activer la lampe du miroir et le miroir chauffant. J’utilise pas les inputs.
  • un bouton xiaomi aqara WXKG03LM pour avoir qqch sur pile vu que c’est dans la zone bain

Gestion :

  • calendrier pour préchauffer la sdb avec le sèche serviette (chauffage central et pas électrique), afin de chauffer avec le gaz qui nous coute 0,06€/kwh en Belgique alors que l’électricité 0,25€/kwh!
  • script pour activer le sèche serviette quand le miroir chauffant est allumé si on se lave à une heure non prévue dans le calendrier uniquement lorsque la chaudière est ON et donc pas en été

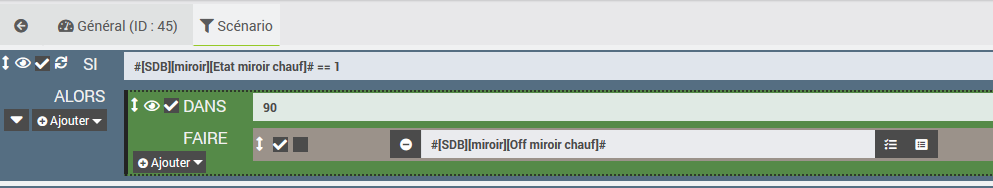

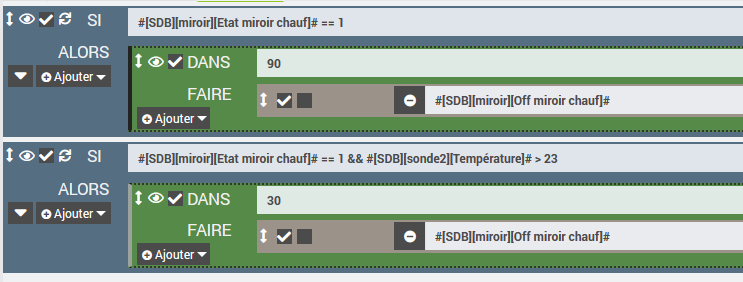

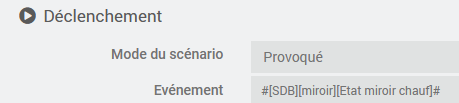

  • script pour éteindre le miroir s’il est allumé plus qu’1h ou que la température de la pièce dépasse 24° :sob:
  • timer sur le gros infrarouge de 1400w pour limiter madame durant ses bains de 2h :sob:
  • script pour le bouton xiaomi pour activer l’infrarouge 1400w

Rien que ces 2 derniers points 350kwh d’électricité économisé!!! 86€/an… Avant c’était chaufferette de 2000w au sol sur prise, exit tout cela et c’est WAF :slight_smile:

3 J'aimes

Bonjour,

Belle installation :+1: :clap:

Merci :slight_smile:

Me demande si je détaille pas déjà de trop :laughing: quand je commence, je m’arrête plus :slight_smile:

Pour faire suite à la gestion de température :

Refroidissement

J’ai une VMC maico dont je détaillerai mes scripts et récupération d’infos via son interface web dans un sujet dédié (j’ajouterai le lien ici). Je m’en sert pour récupérer la température extérieure, et la nuit pour accélérer afin d’avoir de l’air frais avec le bypass (pas possible toute une nuit fenêtre ouverte étant sur une chaussée avec des kéké qui pétaradent pour faire chier à 3h du mat).

  • un virtuel pour avoir une info « période chaude » suivant la température moyenne des 3-5 prochains jours. Les scripts fonctionnent en fonction de ce flag et notre présence
  • un script qui me prévient quand la température extérieur est plus basse que la chambre au sud : je ne suis que l’extension robotisée de jeedom :laughing:
  • un script qui va mettre la vmc en mode air entrant uniquement avec le bypass pour refroidir si on est pas présent (pensée pour les chats :wink: ) et durant la nuit une fois la fenêtre de la chambre et le volet fermé. Cela permet de maintenir la température refroidie avec les fenêtres ouvertes avant de monter, au lieu de se prendre 3-5° de plus de la nuit!
  • quand j’aère au matin le rdc et les chambres, j’ai un script qui va me prévenir au matin de refermer les fenêtres car il commence à faire plus chaud à l’extérieure qu’à l’intérieur.
  • un script qui ferme les volets en journée si par réflexe on laisse le volet ouvert au matin et qu’on oublie de le fermer pour éviter le que soleil ne rentre!
  • un script qui va mettre la vmc en mode réduit voir intermittente quand on est pas là durant les périodes de canicule et éviter de faire entrer la chaleur de cette façon, même si l’échangeur refroidit l’air entrant, autant en faire rentrer le moins possible.

Avec cela et maison assez froide par nature, je me passe de clim (on est en Belgique aussi). Sur les 15j de canicules /an j’ai une inertie de 3-4j et donc je ne regrette la clim que 5j/an, c’est pas la mort :slight_smile:

déclencheur VMC

Ma VMC maico 320KB a une sonde interne d’hygrométrie, mais celle-ci faisant la moyenne des flux d’extraction, il y a un certain délais après une douche. J’ai donc pensé à des déclencheurs à partir de ce constat.

  • un xiaomi aqara WSDCGQ11LM pour récupérer l’hygro d la SDB (temp qui sert déjà pour les économie d’électricité :wink: )
  • un script qui va mettre en variable l’état actuelle de la VMC et la passé en mode intermédiaire ou à fond en fonction d’un seuil à 50% ou 60% d’humidité
  • un script qui récupère le niveau de COV pour monter le niveau de la VMC suivant le même principe. Encore en test, car je ne reçois pas encore de monde vu les temps actuels… Mais avec le linge que j’ai mis, j’ai déjà fait un retour dispo ici.
  • un script qui va augmenter la vmc durant/après la cuisine via la hote. Actuellement on appuie sur un bouton Xiaomi aqara pour avoir vitesse max durant 1h et puis on revient en niveau réduit. C’est déjà bien mais bof :confused: J’aimerais bien détecter le courant consommé par la hote, et que cela soit automatique! J’avais pris une prise tuya zigbee pour cela, autant j’ai la puissance, mais elle ne mémorise pas le retour d’état après coupure de courant comme décrit pourtant… Vais devoir passé par un autre ou en z-wave mais je serai à 40-50€ au lieu de 15€…

volets

J’ai 4 volets au RDC pilotés par des quibino ZMNHCDx.

  • un script pour vérifier la luminosité d’un xiaomi aqara placé sur le chassis extérieur et ferme automatiquement le volet avant. Les 3 autres donnant sur un bois, ils ne se ferment qu’au couché du soleil. Si on est présent dans le salon (via détection consommation >15w tv), on allume la zone des 4 coins du living. Si on est présent via détecteur « pir » xiaomi dans la salle à manger on allume aussi.
  • si un avis de tempêtes, on ferme les volets
  • plus tard, je dois mettre un arduino pour gérer le descente du projo et de l’écran pour fermer le volet avant à ce moment là, mais on regarde 99% du temps au soir, juste l’été dernier rayon de soleil par là à 22h peuvent gêner
  • s’il faut trop chaud ils se ferment j’en ai parlé plus haut.
  • via une scène d’un triple appuie sur un bouton des lumières, on ouvre ou ferme les 4 volets d’un coup

Eclairage

C’est la prochaine étape à étoffer :smiley: Même si tout le monde commence par là c’est pas mon cas :stuck_out_tongue:

Actuellement j’ai 3 fibaro FGD-212 Dimmer 2 pour dimmer les LED des 2 zones salon et la zone salle à manger.

  • script de gestion d’allumage en passage du mode absent présent en fonction de l’état des volets / luminosité
  • script de gestion via plugin kodi pour éteindre au lancement du film (principalement sur projecteur), allumer les lampes du coin en pause pour un snack ou en arrêt du film.
  • script pour allumer la salle à manger 2min très faiblement au passage quand la conso tv/multimedia > 15w via le détecteur « PIR » xiaomi
  • Allumer progressivement en fonction du manque de luminosité dans la salle à manger, prévu pour les jours bien nuageux voir pluie en journée comme on a souvent. J’ai mon bureau dans la salle à manger et donc ca m’évite de le laver ou d’acheter un bouton xiaomi de plus pour allumer et éteindre x fois sur la journée quand on passe de soleil à nuageux en à peine 1h :rage:
  • utiliser les scènes z-wave pour un script pour éteindre les 3 zones avec un double appuie, merci à la fonction trigger car l’état de la dernière scéne reste toujours en z-wave c’est ch***t!!! (pas possible en direct z-wave j’avais des soucis avec l’utilisation de l’appuie triple pour les volets :expressionless:)

Coming :

  • gérer mes relais dans le tableau qui sont avec des poussoirs 230v (j’ai fais un choix c** à l’installation, j’en ai toujours voulu à l’électricien : moi :rofl:). Donc soit passer par un ipx800 mais cher, soit les nouvelles cartes 4 relais zigbee que j’ai vu trainer sur aliexpress… Mais faut gérer le retour d’état des poussoirs… Faut cogiter ou passer par 4 fibaro mais 200€…
  • utiliser les détecteurs « PIR » sonoff zigbee pour déclencher dans le hall, hall de nuit et cuisine (toujours pour ces foutus snack durant le film :joy: :joy:)
  • enfin utiliser les 16 trips led indépendament avec un arduino dans mon escalier au lieu de tous les allumer en même temps, avec un capteur en bas et en haut. Tous et prévu, tout dans un boitier, mais jamais encore fait d’arduino… Et même mieux varier avec un mosfet pour avoir un effet star trek. Mais faut repeindre l’escalier et quelques travaux avant d’après madame il y a des priorités :sob:
  • utiliser des modules tuya rgbw sous le lit avec détecteur pour la nuit, en mettre derrière le super nouveau salon, en mettre sur un meuble colonne que j’ai toujours pas commencé. Avec un mode cosy, invité etc. J’ai ai déjà commandé 3, pour 7€/p…
1 J'aime

Belle réalisation domotique !

Questions aux professionnels qui passeraient par ici :

  • Combien vaudrait en €€ juste la partie « mise en place des scripts/scénarios pour avoir ce fonctionnement domotique » par un professionnel ?
  • Que proposerait un professionnel pour, par exemple, domotiser le chauffage sans faire changer la chaudière ?

Non, c’est intéressant, ça donne des idées.

Merci ^^
Pour tes questions, faudrait ouvrir un sujet dans discussion générale, ça devrait être intéressant!
Pour la partie chauffage, j’entends honeywell avec leur solution têtes thermostatique + thermosta principal sur bricozone car simple à mettre en place par un chauffagiste.

It is very informative and helpful for me. I am admire the valuable information you offer in your post.

Thank you. I love to watch or read people’s idea to get new ones. I share for the same reason :slight_smile:
News in french bellow :wink:


Eclairage

Je peux déjà rayer un point de ma liste, la mise en place de mes bandeaux leds RGBW :slight_smile:
Attention que les photos sont pas top sur mon smartphone il rend plus lumineux qu’en vrai, mais il a 4ans et je compte l’user jusqu’à la mort :slight_smile:

Les bandeaux leds sont vraiment puissant! Et encore il n’y a qur le RGB qui va, si le white était pris en compte dans le plugin-zigbee jeedom, ca serait encore plus puissant! Trop même :grin:

Réalisation:
Dans le living :
signal-2021-07-24-190454_002 signal-2021-07-24-190454_001

Et dans la chambre :
signal-2021-07-24-170834_002 signal-2021-07-24-170834_001

Pour ce qui est du matériel :

  • les leds rgbw dans une seule led afin d’avoir une couleur unie (juste un fil rouge et vert à inverser sur ceux déjà soudés pour aller sur le contrôleur tuya. Attention 12w/m prévoir une alimentation correcte (8.5w mesuré si uniquement rgb )
  • le contrôleur rgbw tuya et mon retour sur celui-ci qui est moyen
  • une télécommande rgb Tint 404010
  • les raccords 90° qui vont bien
  • des transfo 12v de récupération de matos informatiques (je vous déconseilles des chinoiseries, hormis le sous-dimensionnement des composants, ces alimentations à découpage ne supportent pas d’être utilisés avec un contrôleur led, ca « grésille » si on ne met pas l’intensité au max)

Pour l’intégration :

  • Utilisation avec un détecteur de mouvement aqara collé sous le lit pour pouvoir éclairer en rouge quand on est en « mode nuit » à 1% sans réveiller l’autre. Ca marche bien pour la détection des pieds :smiley:
  • Me faudrait un autre détecteur près de la porte pour allumer en soirée quand il y a déjà qqu au lit, car le détecteur en dessous du lit ne peut voir qqu qui rentre à cause du pied du lit qui est une barre de bois plein
  • Utilisation en blanc à fond quand on est en mode présence et en rouge quand on est en mode nuit, uniquement si pas encore allumé (si on utilise les leds pour mettre une ambiance par exemple :wink: )
    Le script :
  • Utilisation en temps que notification lumineuse surtout pour la pseudo alarme, ou évènement critique je vous laisse suivre le tuto que j’ai créé car fort détaillé
  • Lorsque la luminosité extérieure baisse, le volet de devant se ferme et les bandeaux du living s’allument en bleu ciel plutôt que les lampes du plafond, j’aime bien ce rendu sur le mur d’argile. Uniquement quand on est dans le salon (je le détecte via une utilisation >15w sur la multiprise multimédia)
  • Si on est absent, évidemment aucune éclairage et quand on rentre et que l’on regarde un film ou autre, ça s’éclaire également.

J’aimerai bien faire des ambiances lumineuses, peut-être un mode repos ou quand des gens viennent mais ce serait pas mal de taf et il faut encore voir quoi faire genre passer du mauve au bleu graduellement de l’un à l’autre, mais je ne sais pas encore.
Je dois aussi voir pour utiliser la télécommande ikea qui me reste pour le changement de couleur, à faire via jeedom, pas possible en bind

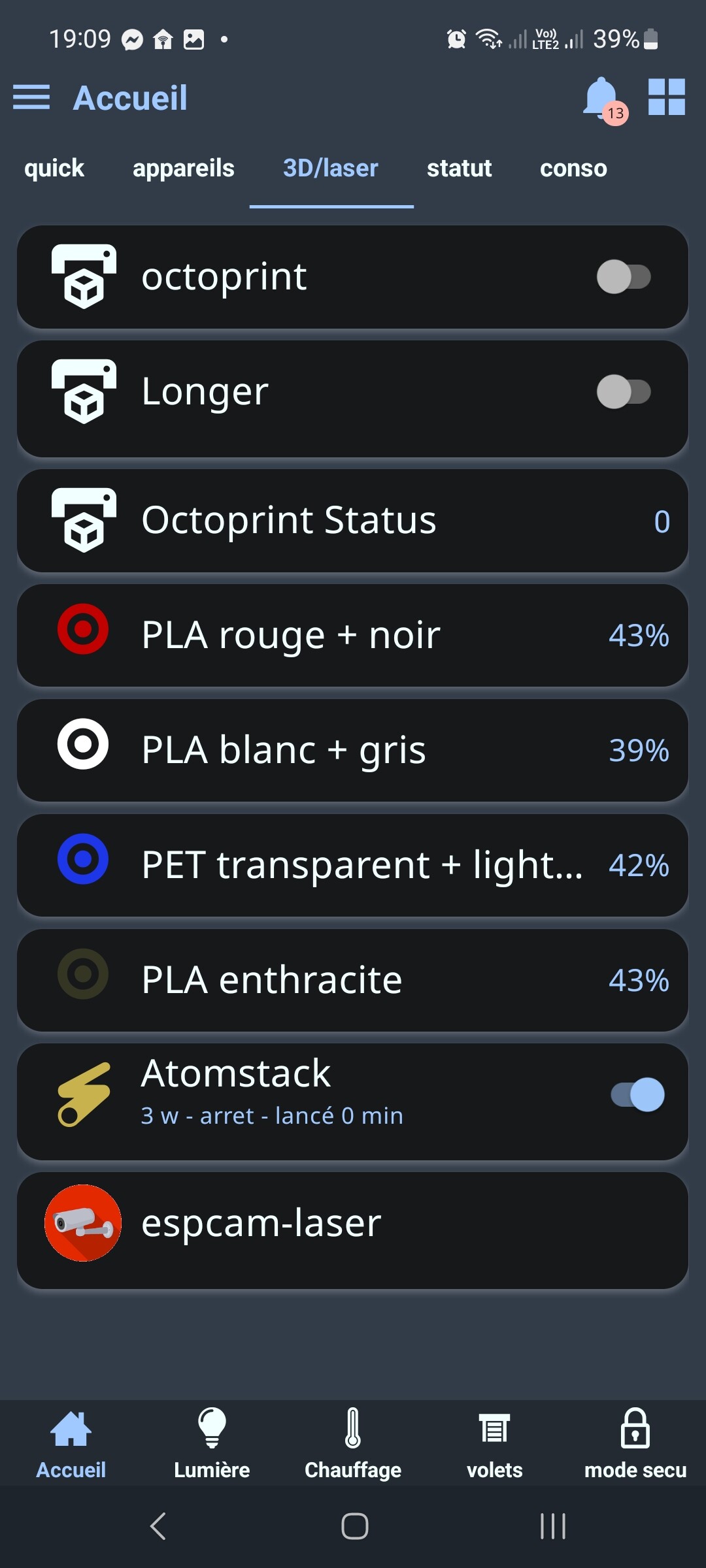

Gestion hygro bobines imprimante 3D

J’ai utilisé un « hack ikea » pour stocker mes bobines de filament au sec avec de la litière en silicate séchée au four c’est redoutable pour les tenir au sec! Economique et écologique car réutilisable à l’infini!

Vu que l’imprimante est dans une cave sèche, mais l’été quand il fait très chaud plusieurs jours (en Belgique :’) ) elle a tendance à devenir plus humide, 70% c’est pas dramatique sauf pour les bobines…


Mais les quelques échanges d’air font que l’hygrométrie augmente tôt ou tard si je dois ouvrir la boite ou avec le temps. Il faut donc surveiller!

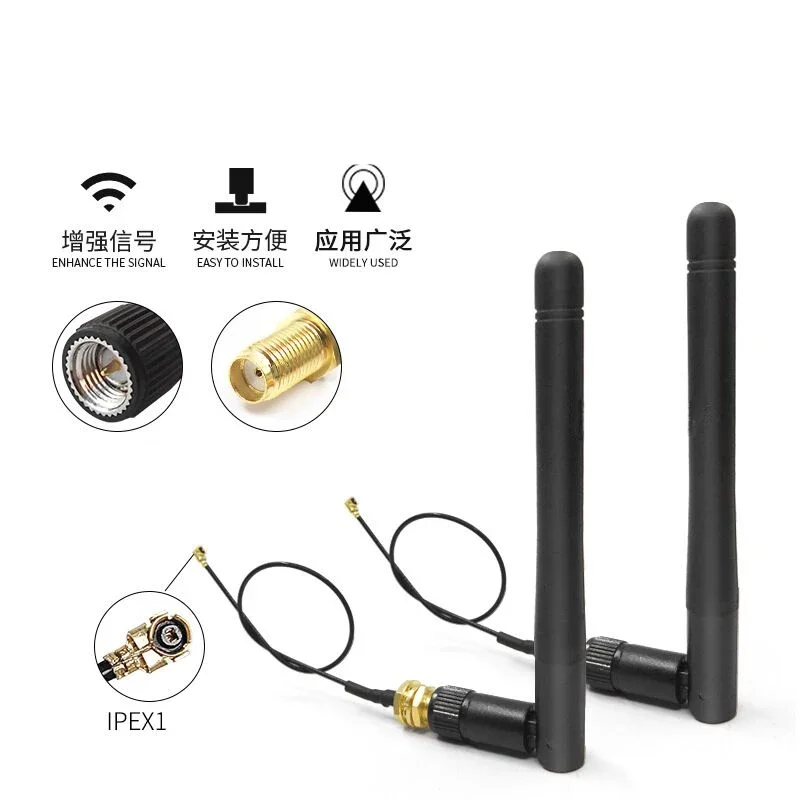

Je comptais coller dans mes boites ikea des hygromètre à 1€ suffisant précis pour cette tâche… Mais ayant changé d’avis sur le fait de garder du bluetooth pour la détection de présence faute d’autre choix, je me suis équipé d’une bonne antenne, autant profité de ce qui existe en bluetooth!
Les sondes aqara en bluetooth sont si cheap!!! Et fonctionne pas mal je trouve

matériel

intégration :

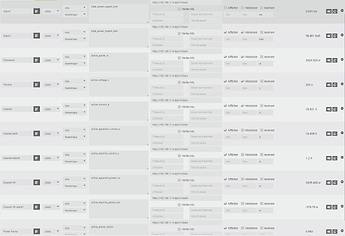

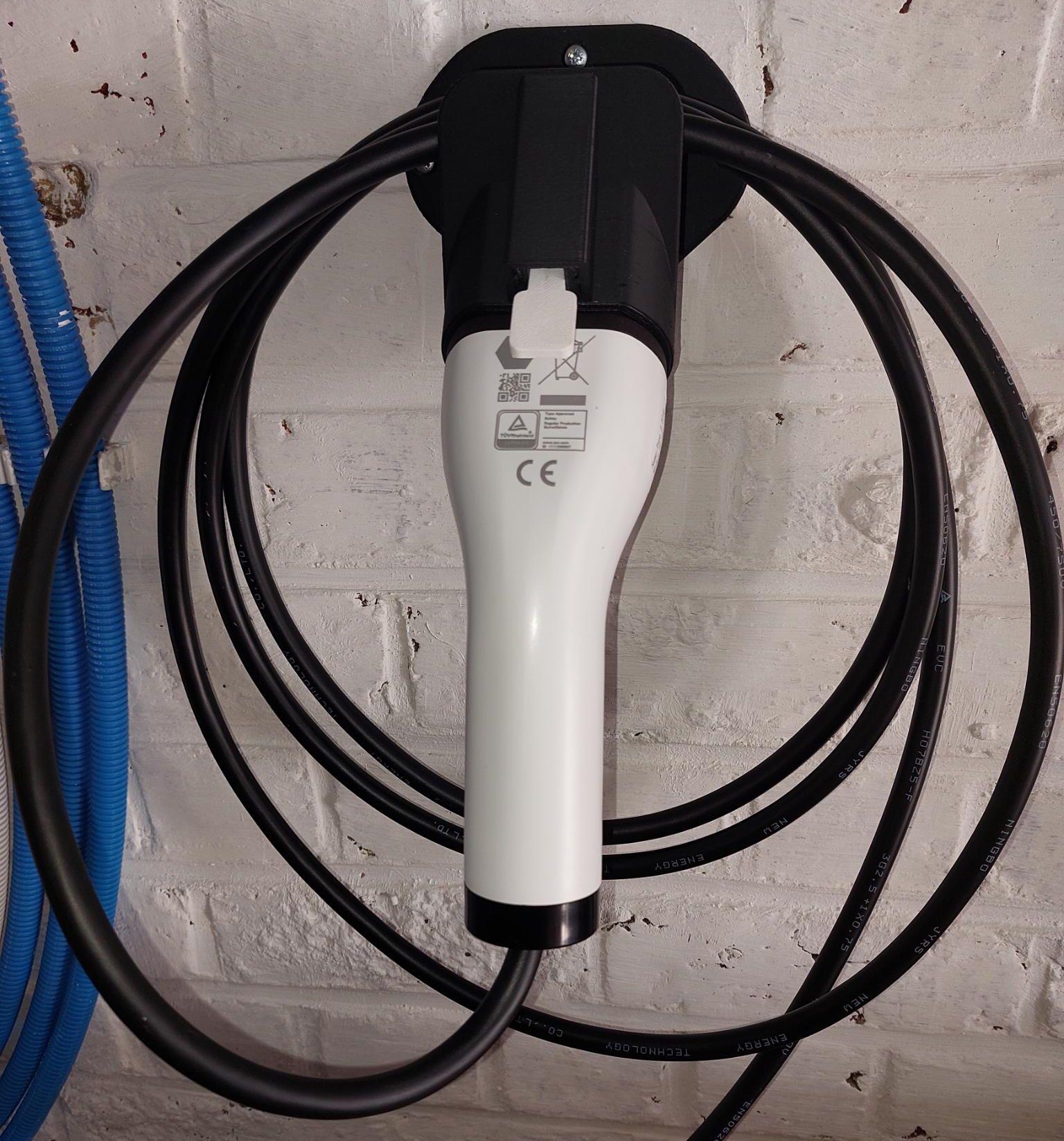

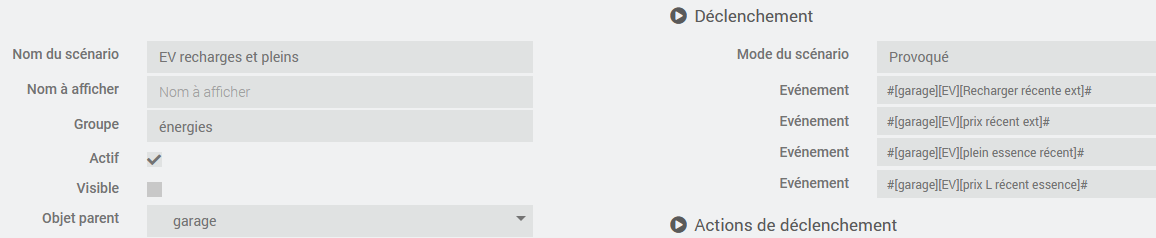

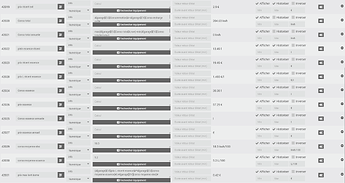

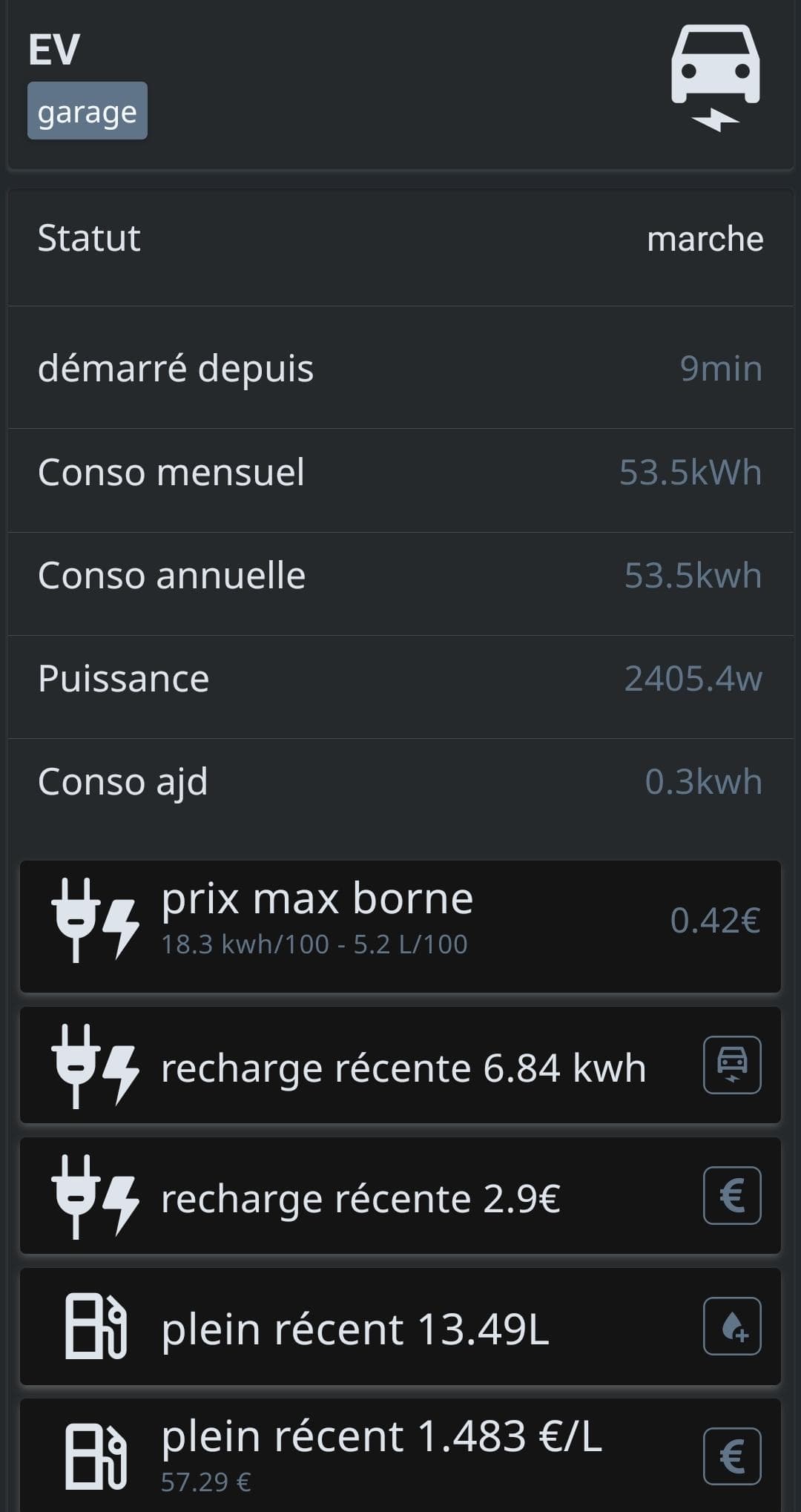

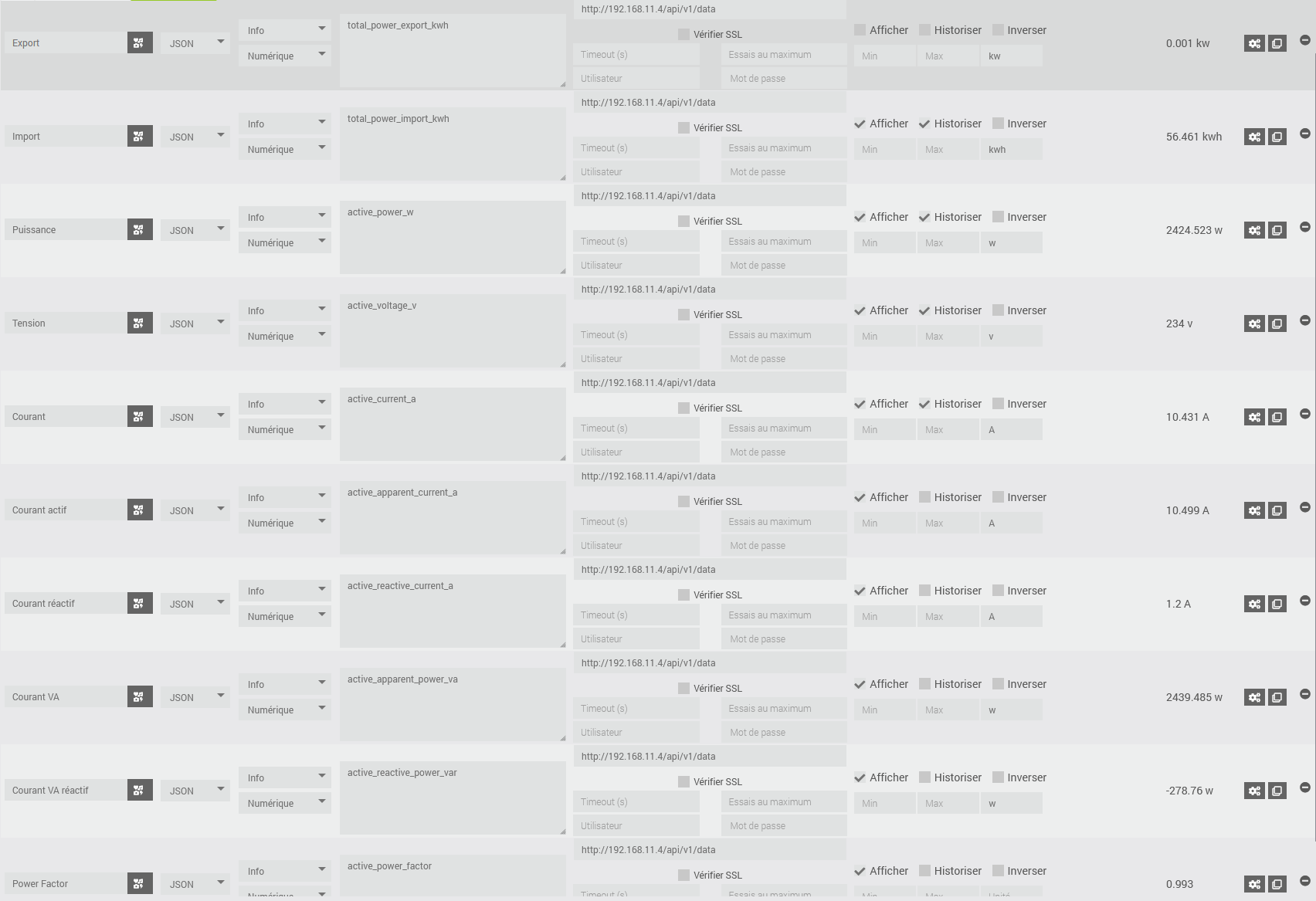

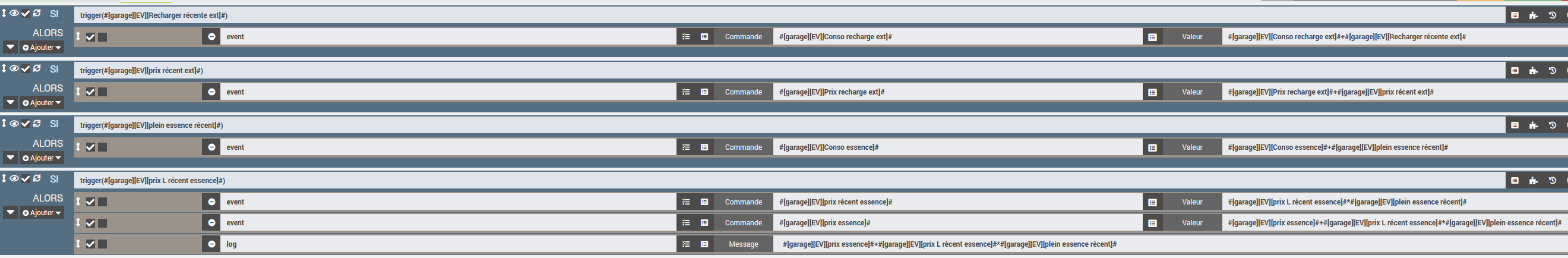

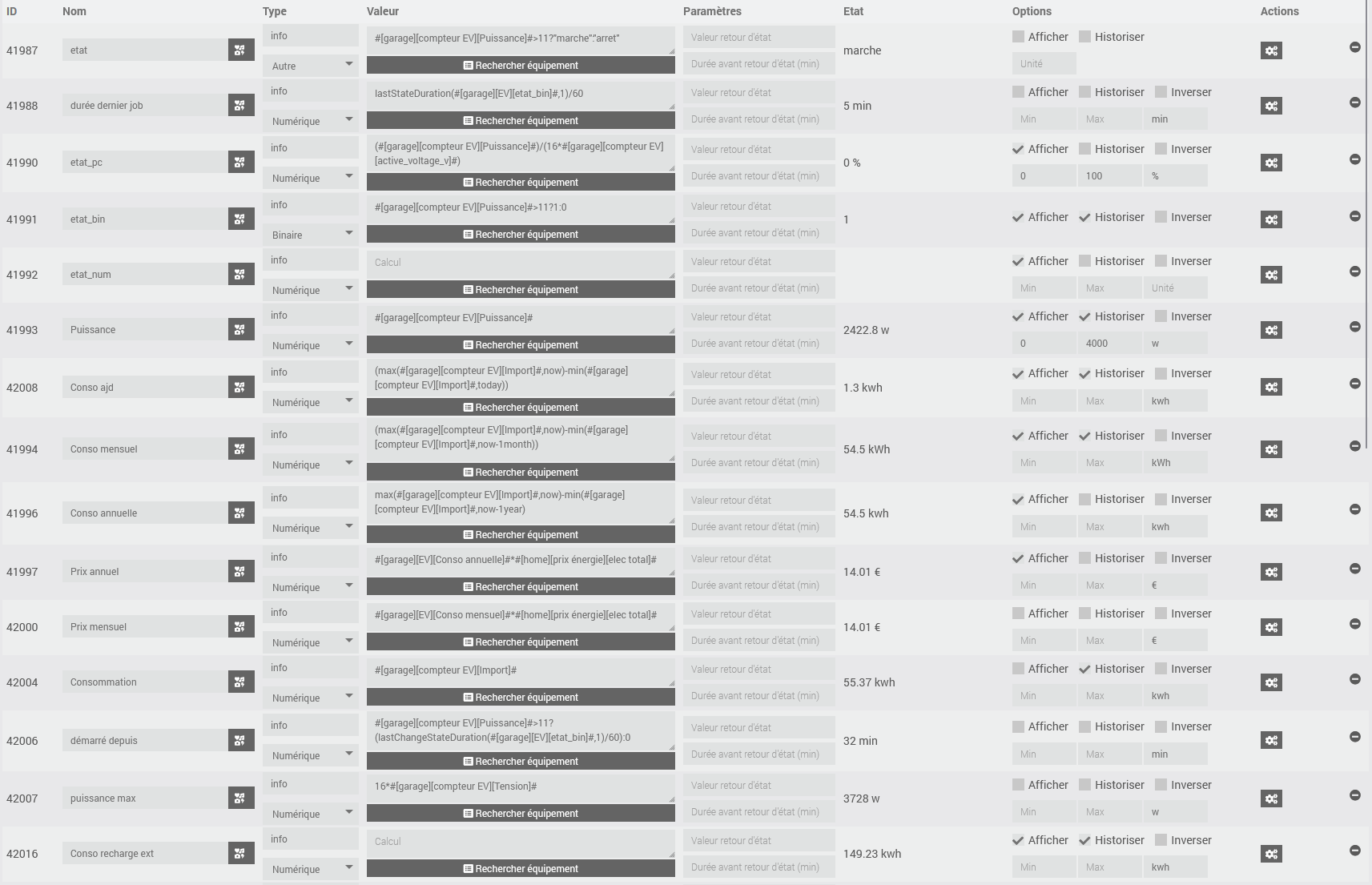

  • J’ai même pas fait un scénario, une condition sur la commande directement si l’hygro est supérieur à 40% et voilà :slight_smile:
