Petite présentation de mon scenario Routeur Solaire, pour avis …
Materiel :
Mesure de la puissance consommé/injecté et résistance ECS avec un Shelly EM.
Ecriture de la consigne de la résistance ECS (2Kw) avec un module Zigbee 0-10V
Régulation de la résistance avec un relais SSR 25A (entrée 0-10V)
principe:
Fonctionnement:
Calcul du surplus réel avec la fonction « average » moyenne sur 2 minutes:
[Injecté Réseau]+[Conso Résistance ECS]-[Consommé Réseau]
Et un scenario lancé toute les 2 minutes afin d’envoyer la commande 0-10v correspondante (au plus proche du surplus), j’ai utilisé une plage de 15 valeurs
PS: Projet abandonné: le TRIAC génére trop de pollution Harmonique. Remplacé par un pilotage de 3 résistances 2Kw en serie avec 3 relais statiques (3seuils: 700w/1200w/2000w)
Je suis curieux de savoir comment tu as fait le premier virtuel ?
Je cherche une idée comme celle-ci, où je pourrais indiquer ma prod solaire, ma conso maison, mon totale de conso …
J’ai un collègue qui fait ça sur HA, mais je cherchais comment je pourrais faire sur Jeedom
Si je comprends bien, tu as un scenario en tache de fond, qui calcule la moyenne de surplus, et ensuite tu conditionnes d’autres scenarios à ce dernier ?
(valable pour ECS, VE, etc).
J’essaye de trouver un moyen de calculer mon surplus solaire en live, pour déclencher des actions.
Je suis en triphasé avec un Shelly 3EM, donc je récupère déjà la consommation globale de la maison, et j’ai un autre shelly qui calcule la prod solaire.
merci pour ces infos
Je pensais monter un systeme le régulateur de tension du type Loncont LSA-H3P50YB c’est un relais SSR si j’ai bien compris
Comment vous êtes vous aperçu de ces pollutions sur votre réseau ?
Est ce vraiment néfaste ?
J’ai comme beaucoup de mon un chauffage par pompe à chaleur, une plaque à induction , …
PS : votre solution par 3 seuils est idéale mais malheureusement mon chauffe eau est en mono et il n’existe pas de résistances tri-phasé pour mon modele…
Désolé, mais sans vouloir soulever de polémiques inutiles, moi j’ai besoin d’une base scientifique pour en être convaincu, ce que n’apporte pas ces vidéos qu’on trouve sur Youtube…
La mesure précise d’harmoniques rang 1 à n sur une ligne électrique (ou autre) nécessite une instrumentation qui n’est pas à la portée de tous, à savoir au minimum :
un oscilloscope analogique : peu précis, pas parlant puisque seuls sont visualisés des snapshots des ‹ dirac › (impulsions) en courant/tension, donc assez peu représentatifs mais qui peut donner une vague idée.
un analyseur numérique, ou analyseur spectral : le seul appareil qui puisse réellement donner des données significatives et graphiques, en représentant ces impulsions dans le domaine fréquentiel (sous forme de ‹ peigne de dirac ›). A condition toutefois d’étendre ces mesures dans le temps, et de ne pas se contenter d’historiser juste pendant 5 minutes.
Affirmer que les triacs ou les relais SSR (les relais SSR ne sont composé en interne que d’un triac associé à un optocoupleur) qui hachent un signal polluent les lignes électrique est vrai, mais seules des mesures précises in situ peuvent déterminer jusqu’à quel point pour les harmoniques de premier rang (les autres rangs restent négligeables) surtout s’il y a des filtres. Il ne faut pas généraliser… Aussi, sans appareillage adéquat (avec l’interprétation experte qui va avec…), nul ne peut prédire ce qu’il en est réellement.
En ce qui me concerne, j’utilise depuis plusieurs années un routeur solaire à base de relais SSR avec comme charge un chauffe-eau monophasé de 2,8 kW. J’utilise également et régulièrement des plaques inductions (gros pourvoyeur d’harmoniques !), micro-ondes, moteurs tournants (pompe, machine à laver, PAC,…) et des ‹ récepteurs › typiques qui peuvent suggérer qu’il y a effectivement des perturbations induites par des harmoniques non souhaitées (CPL, TV, Wifi, résonances diverses, etc…).
Résultat : aucun problème apparent. Et je dis bien ‹ apparent ›, car je n’ai aucun instrument de mesure chez moi à poste fixe qui me permettrait d’affirmer que tout va pour le mieux, qu’on soit bien d’accord…
En attendant, mon routeur solaire (voir ici) reste très efficace si j’en juge ces courbes qui se superposent quasiment parfaitement :

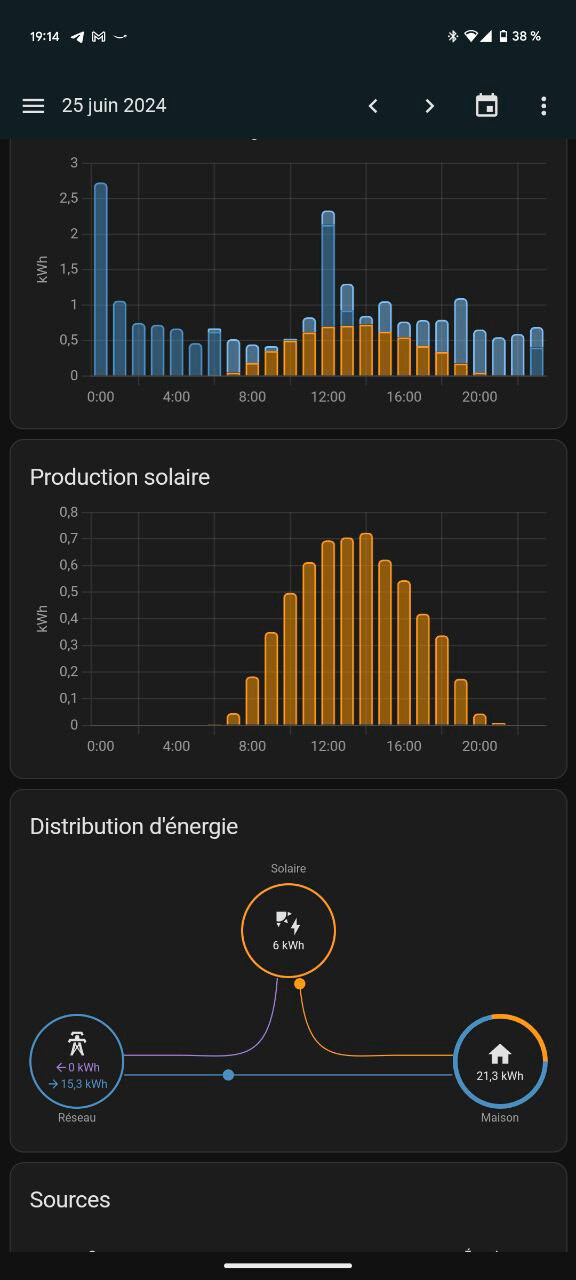

En jaune, ma production solaire, et en rouge, la consommation de mon chauffe-eau qui ne dépasse donc jamais ma production solaire (sauf pour quelques pics qui représentent le temps nécessaire pour que la régulation soit effective).
Et l’injection vers le réseau mesurée ce jour = 0kW : toute l’énergie excédentaire produite par mes panneaux a été absorbée par le CE.
N’oublions pas que la réactivité d’un routeur solaire est de quelques centaines de millisecondes tout au plus, on est donc très loin des 5 secondes minimum (et je ne parle même pas des 2 minutes dans post initial) en réaction par rapport à un scénario géré par Jeedom…
Maintenant, chacun peut avoir son idée, pas de problème là-dessus…
[EDIT] Par ailleurs, j’ai trouvé un contre-exemple de ce qui est affirmé dans cette discussion dans le forum d’F1ATB :
Je comprends ton point de vue, tu as raison : sans instruments de mesure précis, difficile de savoir exactement le niveau d’harmoniques.
Pour ma part, je parle juste de mon expérience concrète : ma plaque à induction grésillait et ça provoquait des défauts sur la charge des VE.
Depuis que j’ai retiré le routeur et que j’utilise des relais statiques pour l’ECS + batterie de stockage, tout fonctionne parfaitement et je n’ai aucun surplus injecté sur le réseau.
Chacun a son installation, et tout ne se généralise pas.
Chez moi, c’était simplement une question de sécurité et de stabilité. Ton installation peut très bien tolérer les SSR, la mienne non.
Merci pour ton retour détaillé, c’est toujours intéressant de voir différents points de vue
Aucun souci constaté avec un kona et chargeur Trydan pro; aucun souci constaté en général d’ailleurs et je suis tout elec (PAC air/eau, plaque induction, micro-onde, etc…)
J’utilise le routeur YaSolR avec modulation sur 1 résistance et on/off sur les 2 autres de mon CE (1000W par résistance). En complément, pour consommer tout le surplus en inter-saison, j’ai des routeurs F1ATB sur des petits radiateurs; fonctionnement en demi-sinus (voir site pour plus de détails).
