Et enfin choisir SPIFFS et cliquer sur OK
Et si on a l’erreur " “error: esptool not found”" alors le patch du dossier esptool est à faire …
je suis sous windows
haaaa : je suis sous linux alors les chemins windows …
Il est à coté du dossier libraries;
Arduino/libraries
Arduino/tools
à mon avis non
je vais lire ça à mon retour
il faut ouvrir Fichier/Préférences
- Le chemin des croquis est indiqué en haut

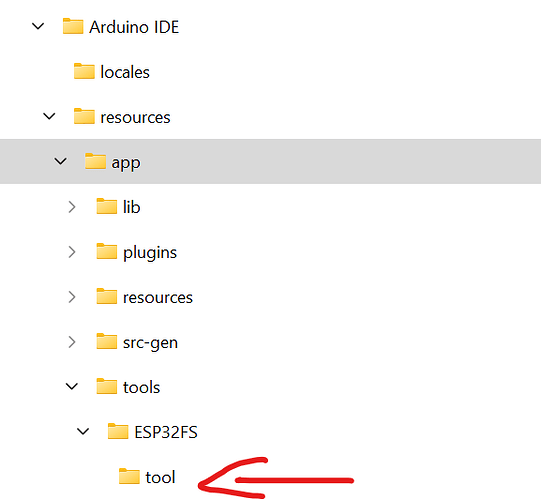

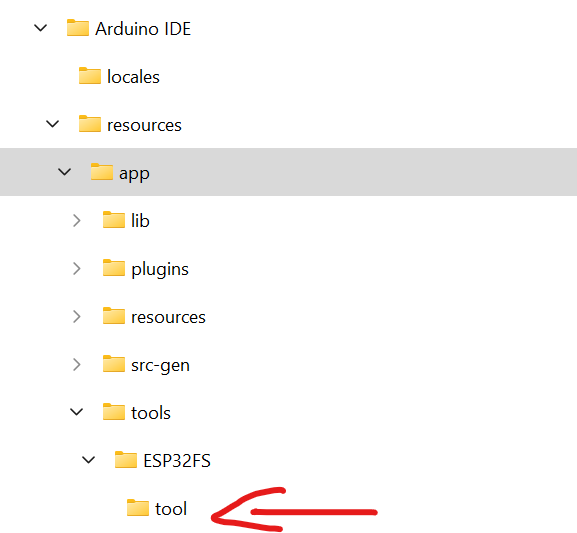

C’est dans ce chemin qu’il faut créer le dossier tools
C’est dans ce chemin que l’on retrouve le dossier libraries
Parfait: Ce tutorial confirme ce que je dis. Il est parfait.
bon alors ça fonctionne avec les IDE 1.8 mais plus avec les 2.x
bon, pour aller plus vite je suis repassé en 1.8.19 et là ça roule
Moi aussi, j’ai également le 2.3.3 d’installé et je ne suis pas arrivé à faire le Sketch Data Upload
est ce qu’il y a un endroit où tu paramètres entre historique et standard?
EDIT: laisse tomber j’ai trouvé
EDIT 2: j’essaierai demain matin
oui dans configuration => déplier avancée => c’est là
donc là pour esp32 c’est toujours GPIO13 pour les datas et 14 pour la LED?
Pour la LED c’est GPIO14 mais il faut prendre la version que j’ai poussée il y a 3 heures …
[Correction pour que le LED RGB ou GRB fonctionne]
J’ai testé la LED c’est ok
Petite précision : Elle doit clignoter RED GREEN BLUE au démarrage.
Si ce n’est pas le cas (comme la mienne) c’est que c’est une GRB alors il faut changer la ligne dans Wifinfo.ino lignes 166 à 170. Bon ce n’est pas grave, juste on a pas les bonnes couleurs …
P.S. Et oui, il y a des WS2812B RGB et de WS2812B GRB …
Après avoir eu des BS170 avec drain et source inversé, la route est longue …
Par contre pour la Téléinfo, c’est Serial2 et pour moi c’est plutot GPIO16 (RXD2)
1 « J'aime »
salut, alors pour la led c’est bon
Par contre rien de décodé. J’aiun oscilloscope et entre la masse et le 1 du mosfet c’est encéphalogramme plat. Entre la masse et le 3 de l’opto j’ai 235mV max je pense que ce n’est pas assez
J’ai testé l’interface comme dans le readme.md:
- La LED TIC doit être éteinte (Tension en Drain et Source environ 3.3 Volts)
- En reliant l’entrée 1 à GND et 2 à 3.3V la LED TIC doit s’allumer (Tension en Drain et Source environ 0 Volt)
Effectivement il y a un problème dans la réception Téléinfo …
Mais ou ? … Je cherche …
Le pb doit être chez moi. En entrée de l’optocoupleur tu as quelle tension? Et en sortie normalement on devrait retrouver le signal d’entrée mais entre 0 et 3.3 v max. J’ai changé l’optocoupleur mais même résultat, refais tout le câblage, pas mieux. Soit je n’ai pas assez en entrée pour declenc l’optocoupleur soit y a un pb avec lui
