Bonjour à tous, ce sujet pour vous partager mon expérience pratique sur ce sujet de radiateur
Contexte: j’ai récemment rénové la salle de bains de ma maison de campagne (dont la déco datait de la construction en 1975, du papier peint à grosses fleurs du sol au plafond), et dans ce projet j’ai rendu le radiateur électrique mural Acova (pareil équipement des années 1975, très belle qualité, fonctionne encore parfaitement) pilotable par jeedom.
Je voulais vous partager quelques astuces trouvées lors de cette réalisation.
Disclaimer: c’est un projet que comporte une intervention sur l’électricité ; je ne suis pas un électricien professionnel ; si vous n’avez pas de compétences en électricité, faites réaliser le travail par un électricien. L’électricité c’est très dangereux: une installation mal réalisée peut provoquer un incendie ou une électrocution. Dans tous les cas, respectez la norme française NF C 15-100, vous pouvez trouver une excellente source d’information ini : https://www.schema-electrique.net/index.html
Attention : On parle ici de piloter par domotique un appareil électrique puissant (dans mon cas environ 1200W) et pas une banale ampoule d’éclairage. La plupart des switchs vendus dans le commerce ou sur les sites chinois pour quelques euros ne sont pas faits pour cela et sont à proscrire. Vous trouverez sur le forum plusieurs discussions sur le sujet (Ne pas brancher un Shelly 1PM directement sur le circuit de puissance)
Pour piloter mon radiateur, j’ai choisi ce modèle de switch en zigbee, il est censé couvrir une intensité de 16A et une puissance de 3000W
Nb: certains préféreront ne pas brancher un switch domotique directement sur un appareil puissant ; dans ce cas utiliser un contacteur électrique de bonne marque . En cas d’utilisation d’un switch, prendre de la marge sur la puissance admise: 2 à 3 fois la puissance de votre appareil
Pour l’installation, je disposais d’une boite électrique classique de profondeur normale avec une sortie de cable pour alimenter le radiateur.
Sauf que là, problème : impossible de faire tenir dans la boite le switch plus tous les dominos pour brancher les fils, et le gros cable 3 fils pour aller vers le radiateur, mince!

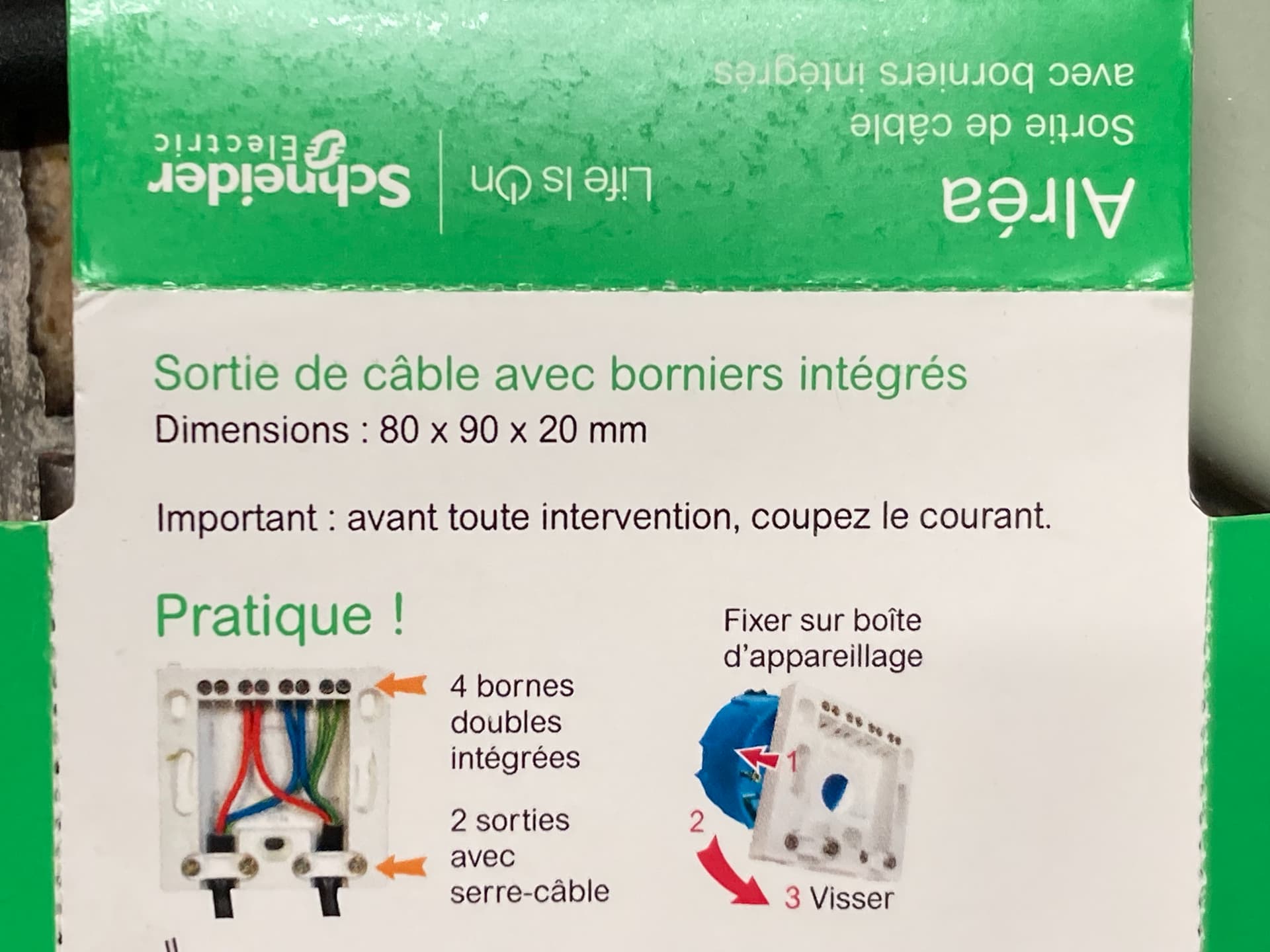

Heureusement j’ai trouvé chez leroy-merlin une sortie de cables avec borniers intégrés qui m’a sauvé la mise:
Modèle Alréa de chez Schneider-electric (j’imagine que ce n’est pas la seule marque qui fait cela)
Du coup, plus de dominos dans la boite, grâce aux borniers électrique directement intégrés dans l’objet
Voici quelques photos pour vous illustrer la réalisation:

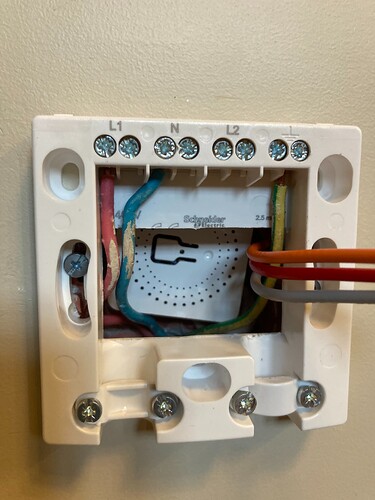

Le switch zigbee placé au fond de la boite (avec le bouton marche/arrêt et reset qui sera accessible sans tout démonter)
Fil rouge à gauche: Arrivée Phase (L1)
Fil bleu : Arrivée neutre (N)
Fil jaune/vert : Arrivée Terre
Les 3 fils à droite sont l’alimentation (rouge) , le neutre (gris) et la phase pilotée par le switch (orange)

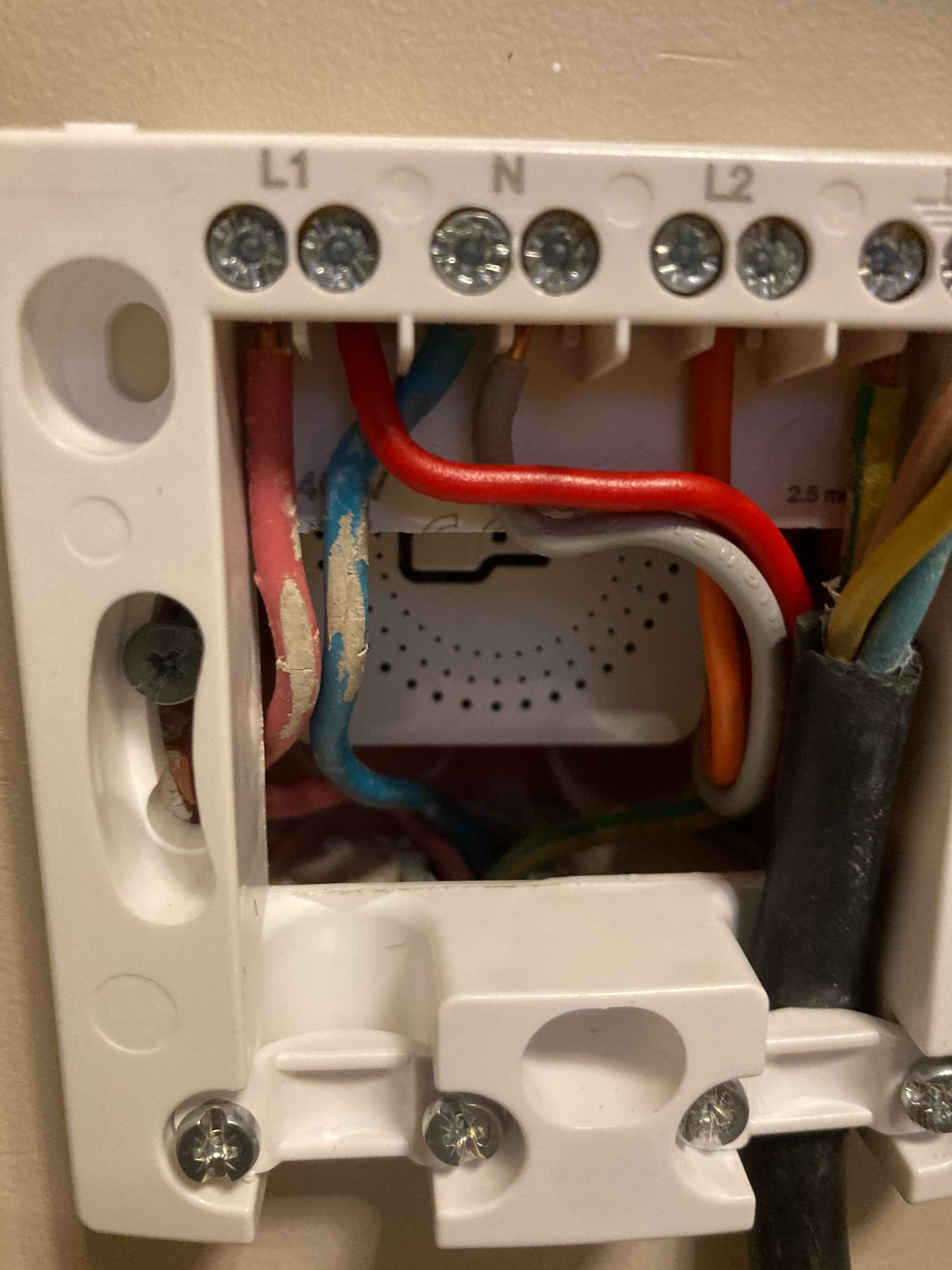

Etape suivante, on branche le switch sur les bornes
le rouge et le gris sur les arrivée L1 et N

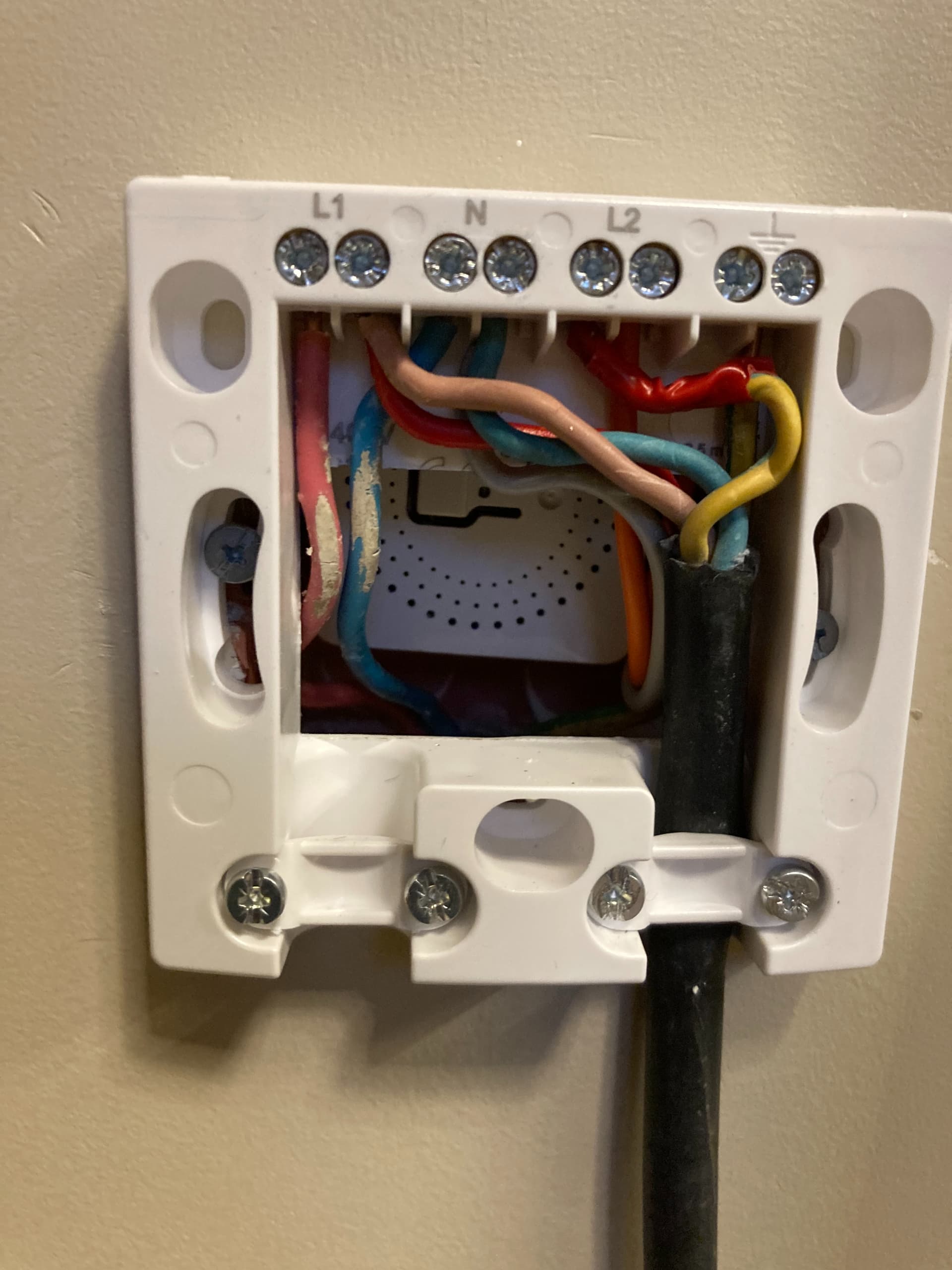

Etape finale: on branche le cable du radiateur ; dans mon cas:
le bleu (neutre) sur le bornier L
la phase (rouge/jaune) sur le bornier L2 (piloté par le switch)
la deuxieme phase (marron) sur le bornier L1 (alimenté en permanence)
Nota : certains demanderont à juste titre pourquoi j’ai 2 phases (+) qui vont vers le radiateur
Simplement, j’ai voulu conserver la possibilité de fonctionner en mode manuel via le bouton physique d’origine, donc
le fil de phase marron, alimenté en permanence va à l’interrupteur physique
le fil de phase jaune/rouge piloté par le switch va au radiateur directement
En conclusion, j’ai découvert lors de ce projet une sortie de cables avec borniers intégrés qui simplifie beaucoup le boulot et permet de mettre sans trop de difficultés un switch domotique dans la boite derrière la sortie de fils

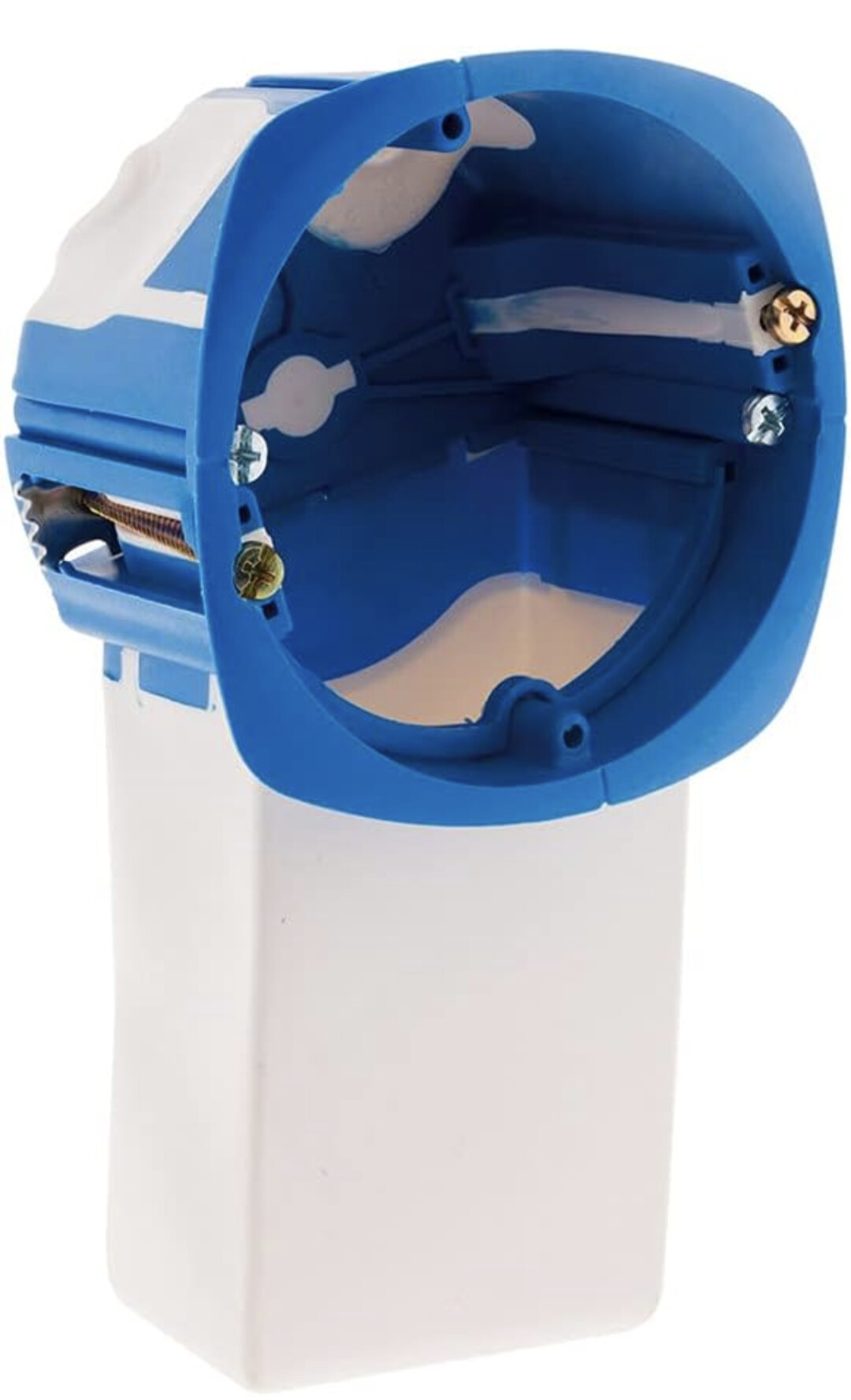

. Pour ma part j’utilise des boîtes d’encastrement avec chaussettes pour y glisser les modules et les wago :
