Module Pour radiateur Electrique avec Fil Pilote

[TiTTaN]

Bonjour, J’ai vu plein de sujet la dessus, mais pas trop sur le côté hardaware.

Bien sur, Comme beaucoup, Je voudrais piloter mes radiateurs en utilisant le Fil pilote et des Modules ZG002 Zigbee.

Si j’ai bien compris les fonctionnement du Fil pilote, il fonctionne avec l’alernance du courant:

Confort	Aucun signal
Éco	230 V en alternance
Hors-gel	Demi-alternance négative
Arrêt	Demi-alternance positive

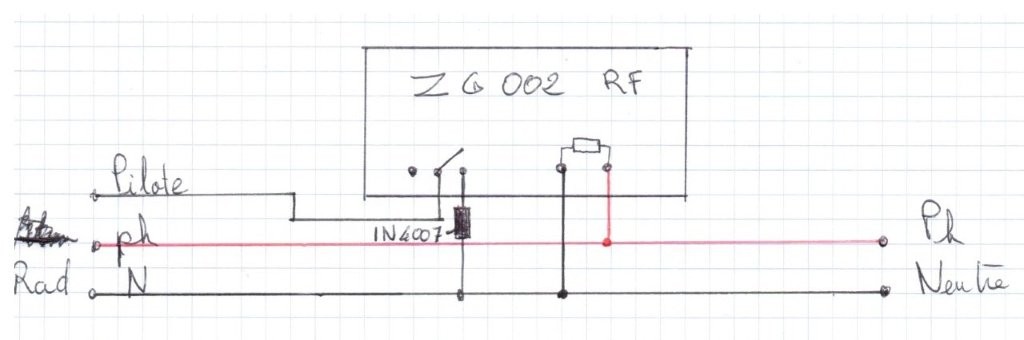

Je me suis fait un petit schema de montage avec le matos que j’ai:

L’avantage par rapoort au modules NO qui sont bien mais cheres: Le prix
La puissance du chauffage ne passent par par mon Module

Dans mon idée:Je me suis trompé ??.

[DanielJ]

Bonjour,

Rien de plus simple…
Voir ici par exemple :

Comment configurer avec un fil pilote

Bonjour, La question n’est pas très claire pour moi. De quoi parle-t-on ? Quel modèle ? Ce radiateur a une particularité ? S’il s’agit d’un convecteur classique (i.e. standard et sans électronique ‹ sophistiqué ›, associée ou non à une appli propriétaire) avec juste un fil pilote et un simple thermostat interne (mécanique ou électronique), c’est assez simple (et beaucoup plus économique que tous ces convecteurs dit ‹ intelligents › vendus à prix d’or) et le schéma de câblage doit ressembler …

[TiTTaN]

j’ai répondu sur mon premier post.

J’avais beugé, le message n’etait pas entier

[DanielJ]

Par contre le schémas est faux…
La diode ne doit jamais être connectée au neutre, uniquement à la phase.

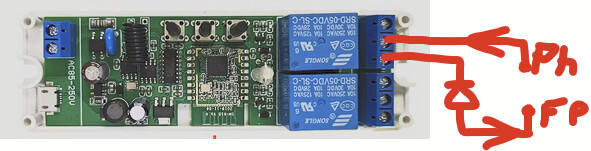

Avec ces modules, ca doit ressembler à ça :

Ph = Phase en entrée (COM)
FP = borne NO, vers le fil pilote du convecteur (fil noir en principe)

Avec une diode montée dans ce sens, ça permet déjà d’avoir les modes ‹ hors gel › et ‹ confort ›.

[Yves19]

Et pourquoi ne simplement pas utiliser un module zigbee fil pilote (Legrand fil pilote ou Nodon fil pilote) fait pour cet usage ?

[TiTTaN]

Merci pour l’info et la correction de la faute de câblage.
Pour les modes, oui je savais que j en aurais que 2.
Le Nodon est intéressant mais le prix est excessif (40-50 €).

Le seul défaut sera que je n’ai pas la remonté de puissance

[SWR]

Alors pour la remontée de puissance en utilisant le plugin thermostat, comme le rendement est 1, j’utilise un virtuel en fonction de l’instruction du fil pilote.

Avec le plugin délestage,ça fonctionne vraiment bien.
