Pour répondre à certaines personnes à la recherche d’infos pour raccorder la marstek Venus E à jeedom en modbus, avec un module Elfin EW11A :
@ptitdyno a proposé il y a qqs mois un tuto ; c’est ici : Batterie MARSTEK - #73 par ptitdyno
Le cablage décrit dans ce tuto correspond à une marstek V2. Pour une marstek V3, la sortie RS485 est un connecteur RJ45.
Avec la V3, il n’y a pas besoin d’acheter de connecteur JST. Il suffit de couper un cordon RJ45, et de raccorder comme ceci :
- RS485 A : Orange-Blanc (pin 1)
- RS485 B : Orange (pin 2)
- 5V : Bleu (pin 4) et/ou bleu-blanc (pin 5)
- GND : Marron (pin 8) et/ou Marron-Blanc (pin 7)

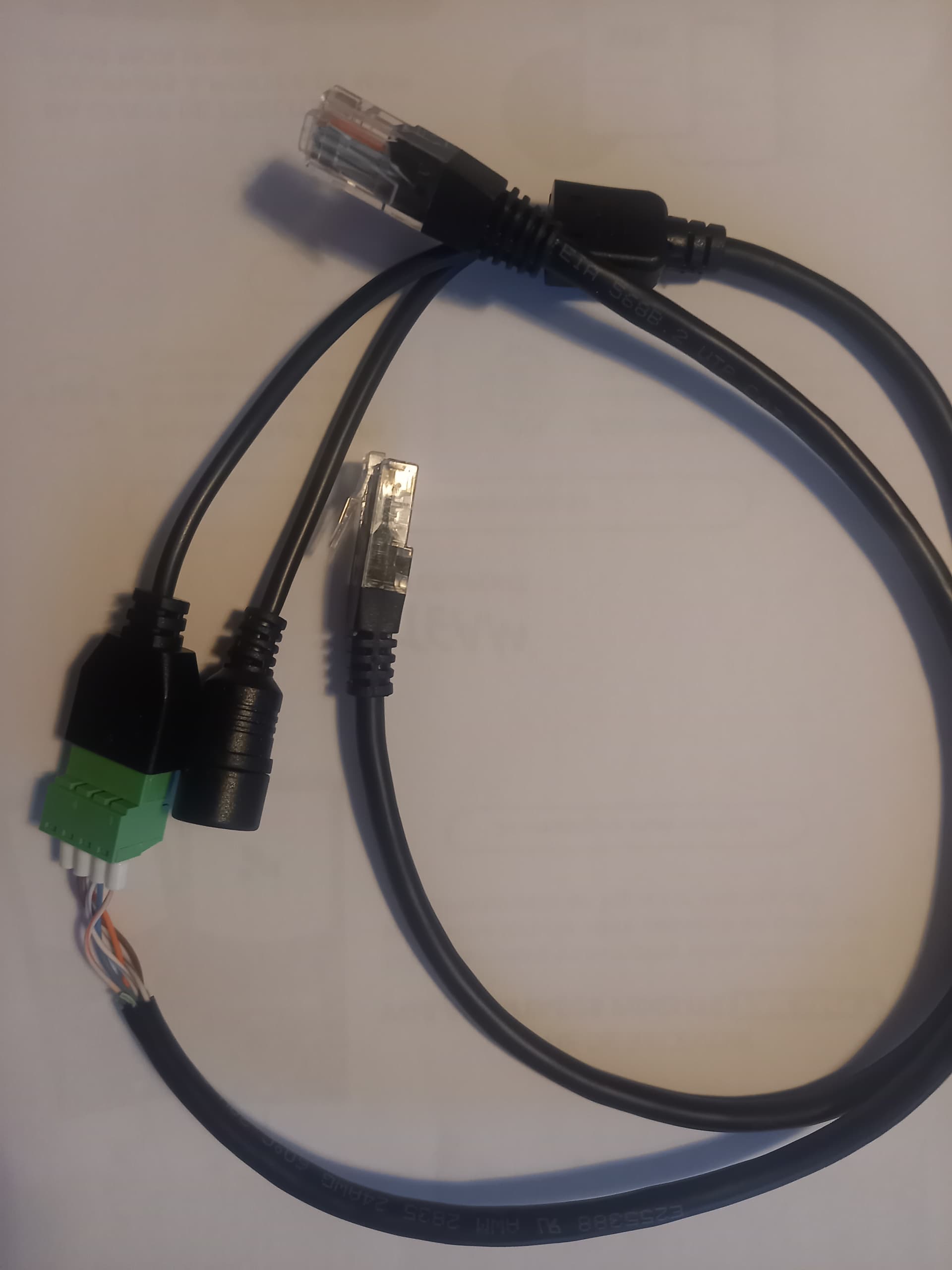

Ca donne ceci, si on utilise le cordon livrée avec l’Elfin

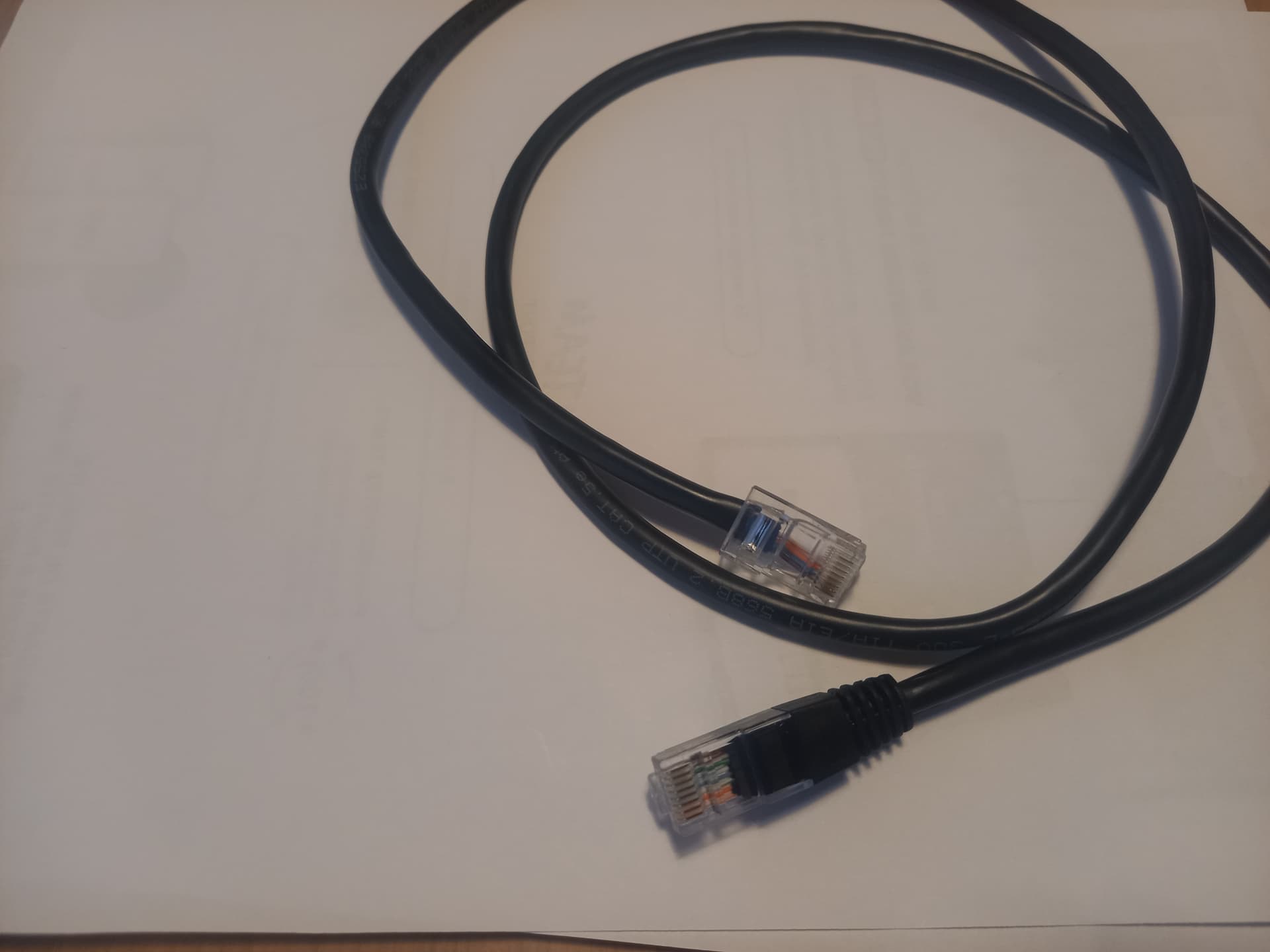

Ou plus simplement ceci, si on dispose d’une pince à sertir une RJ45 :
Le connecteur ‹ natif › est relié à la batterie, dans la prise RJ45 dédiée au RS485 ; le connecteur perso (uniquement 4 fils raccordés) est relié au module Elfin.
A noter que le module Elfin est alimenté électriquement grâce au +5V transporté via la prise RS485 ; donc pas besoin d’alim externe.
Pour le reste, suivre le tuto précédent …
[EDIT] Pour un template mymodbus compatible avec une marstek Venus E V3, voir ceci :
