Bonjour,

j’ai préparé quelque chose, voilà une procédure pour tester sachant que ça risque fortement de ne pas fonctionner puisque le script n’a jamais été testé.

1. Créer le script

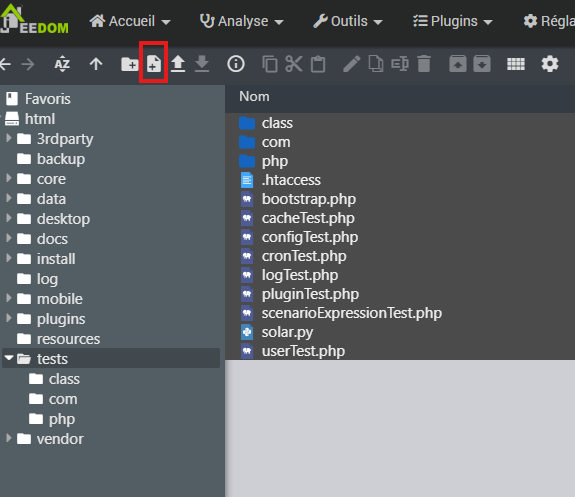

Dans Réglages / Système / Editeur de fichiers, créer un fichier dans le répertoire tests avec cette icone :

Renommer ce fichier fc23.py
Double cliquer sur ce fichier et coller le script suivant :

#!/usr/bin/env python3

import logging
import argparse

from pymodbus import pymodbus_apply_logging_config

from pymodbus.client import ModbusSerialClient
from pymodbus.exceptions import ModbusException
from pymodbus.pdu import ExceptionResponse
from pymodbus import FramerType


pymodbus_apply_logging_config(logging.ERROR)
logging.basicConfig(level=logging.DEBUG,
                    format='%(asctime)s %(levelname)s %(message)s')
_logger = logging.getLogger(__file__)


def parse_args():
    parser = argparse.ArgumentParser(description="Script de test de la fonctionnalité de lecture/écriture avec FC23")
    parser.add_argument("--port", type=str, default="/dev/serial0", help="Interface série à utiliser")
    parser.add_argument("--address", type=int, default=1, help="Device ID. Numéro de l'esclave")
    parser.add_argument("--idb", type=str, default="0217C1", help="Bus ID IDB (18 bit dans 3 octets)")
    parser.add_argument("--idal", type=str, default="0E", help="Bus ID IDAL (5 bit dans 1 octet)")
    parser.add_argument("--tabNr", type=int, default=0, help="Tab number")
    parser.add_argument("--index", type=int, default=1, help="Index")
    return parser.parse_args()


def main() -> None:
    args = parse_args()
    _logger.info("### Début du programme")

    assert 0 <= args.address <= 247, "L'adresse doit être entre 0 et 247"
    assert len(args.idb) == 6, "IDB doit être long de 6 caractères pour représenter 3 octets"
    assert len(args.idal) == 2, "IDAL doit être long de 2 caractères pour représenter 1 octet"
    assert 0 <= args.tabNr <= 4, "Tab number doit être entre 0 et 4"
    assert 0 <= args.index <= 255, "Index doit être entre 0 et 255"

    # Construction des registres à envoyer
    registers = idx2reg(args.idal, args.idb)
    registers.append(args.tabNr)
    registers.append(args.index)

    # valeur à utiliser d'une manière ou d'une autre
    value = 0
    write_value = ModbusSerialClient.convert_to_registers(value, ModbusSerialClient.DATATYPE.FLOAT32)
    registers.extend(write_value) # valeur à écrire

    _logger.info("### Connexion au client")
    client = ModbusSerialClient(
        port=args.port,
        parity="E",
        framer=FramerType.RTU,
        timeout=5,
    )
    client.connect()
    _logger.info("### Client connecté")

    error = False

    try:
        # write_address => 0: read, 1: write d'après la documentation
        rr = client.readwrite_registers(read_address=0, read_count=0, write_address=0, values=registers, slave=args.address)
    except ModbusException as exc:
        _logger.error(f"Exception Modbus : {exc!s}")
        error = True
    if not error and rr.isError():
        _logger.error(f"Erreur")
        error = True
    if not error and isinstance(rr, ExceptionResponse):
        _logger.error(f"Response exception : {rr!s}")
        error = True

    if not error:
        _logger.info(f"Réponse: {rr.registers}")
        value = client.convert_from_registers(rr.registers[-4], client.DATATYPE.FLOAT32)
        _logger.info(f"Valeur lue: {value}")
    else:
        _logger.error("Une erreur est survenue")

    client.close()
    _logger.info("### Fin du programme")

def idx2reg(idal, idb) -> list[int]:
    registers = bytearray()
    registers.extend(bytes.fromhex(idal))
    registers.extend(bytes.fromhex(idb))
    ret = []
    for i in range(0, len(registers), 2):
        ret.append(int.from_bytes(registers[i:i+2], byteorder='big', signed=False))
    return ret

if __name__ == "__main__":
    main()

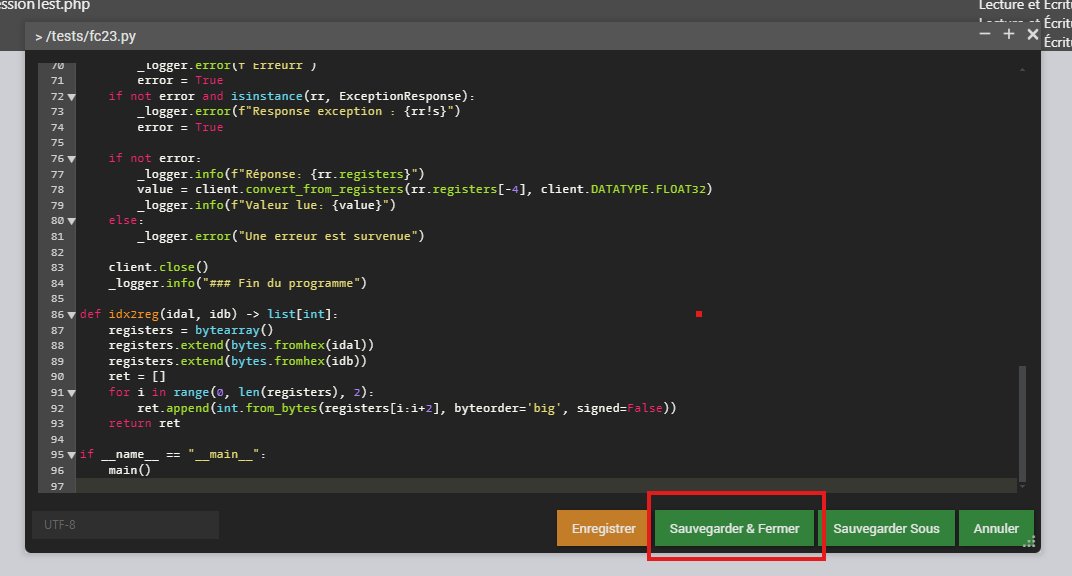

Cliquer sur le bouton Sauvegarder & Fermer :

image1072×576 34.1 KB

2. Préparer le terrain

Ouvrir une session terminal (ssh ou console locale sur la VM) et se placer dans le répertoire tests et rendre le script exécutable :

cd ~www-data/html/tests
chmod +x fc23.py

2.1. Installer pymodbus

Pour éviter de perturber le système avec d’éventuelles dépendances supplémentaires à gérer on va faire ça dans un venv isolé. Dans le shell :

python3 -m venv modbus

Cette commande va créer un venv nommé modbus. Dans l’éditeurs de fichiers, si tu réactualises l’affichage, tu verras qu’un répertoire modbus est créé.
Pour activer ce venv :

source modbus/bin/activate

Maintenant on peut installer pymodbus et les dépendances pour les liaisons série dont tu as besoin dans le venv actif :

pip install pymodbus[serial]

3. Exécuter le script

Le script prend les paramètres suivants :

  • port : le port série à utiliser /dev/ttyUSB1 par exemple
  • address : device ID tel que défini dans la documentation chapitre 3 : 1 par exemple
  • idb : la valeur idb telle que définie dans la doc (en héxadécimal mais sans 0x devant) mais sur 2 caractères impérativement : 0E par exemple (pour reprendre l’exemple de la doc)
  • idal : la valeur idal telle que définie dans la doc (en héxadécimal mais sans 0x devant) mais sur 6 caractères impérativement : 0217C1 par exemple (pour reprendre l’exemple de la doc)
  • tabNr : la valeur tabNr telle que définie dans la doc : 0 pour monitoring
  • index : la valeur index telle que définie dans la doc : 1 pour reprendre l’exemple de la doc

Test avec la commande suivante. C’est à toi de renseigner les bons paramètres :

./fc23.py --port /dev/ttyUSB1 --address 1 --idb 0E --idal 0217C1 --tabNr 0 --index 1

Et à partir de là je ne peux plus tester chez moi, à toi de me dire ce qu’il se passe.

Si tout va bien tu vas avoir des log de retour dont une ligne avec Valeur lue : xxx. Si tu as ça du premier coup, je serai très étonné, un script ne fonctionne jamais du premier coup.

→ A toi de jouer !
