bonjour à tous,

j’ai fais l’acquisition d’un module aqara T2 car il fonctionne en 24v.

il a ses entrées.:
bornes + et -
LIN et LOUT
L1 et L2
S1 et S2
Com

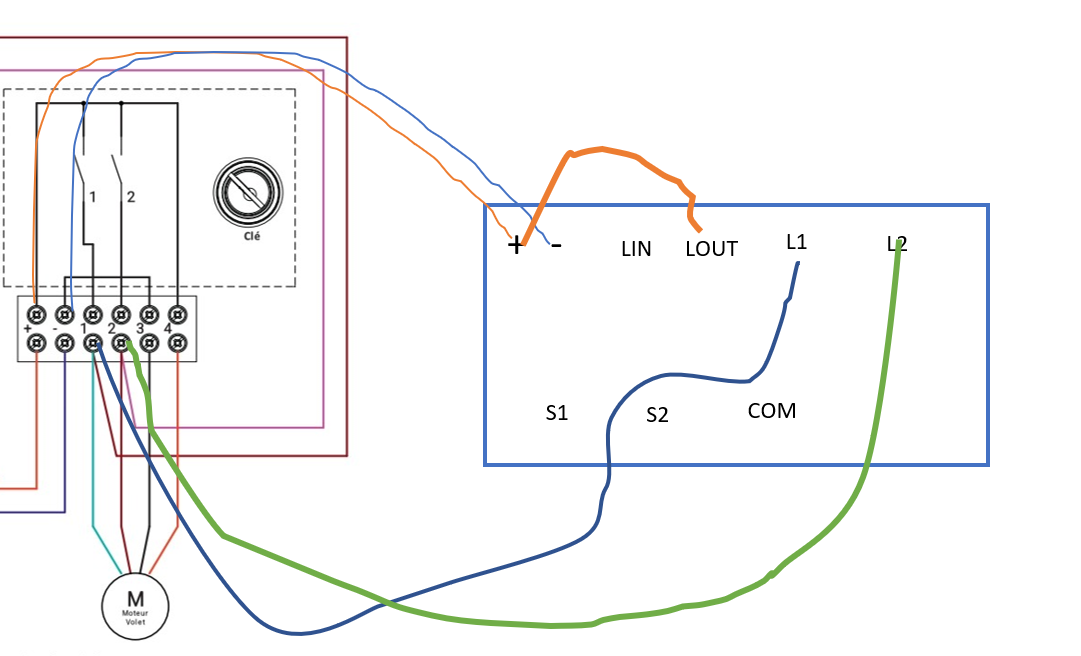

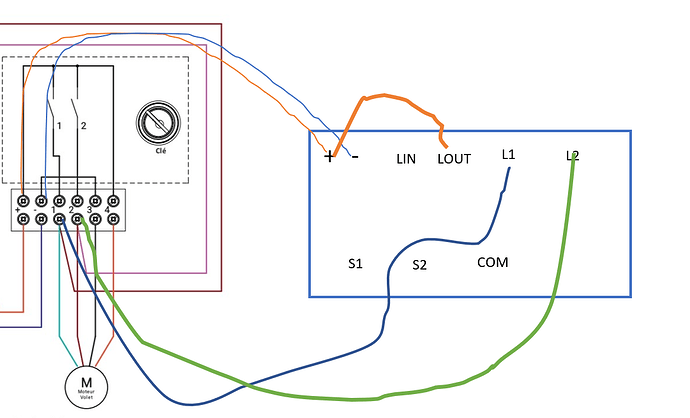

j’ai branché mon relais aqara comme ca :

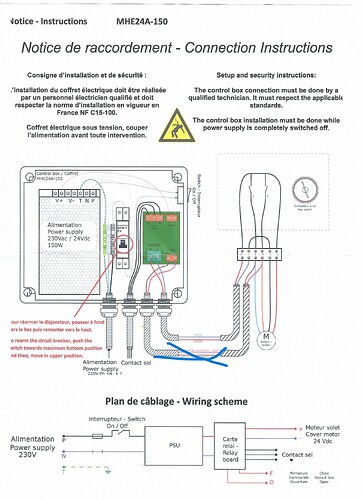

mon branchement rideau est comme cela

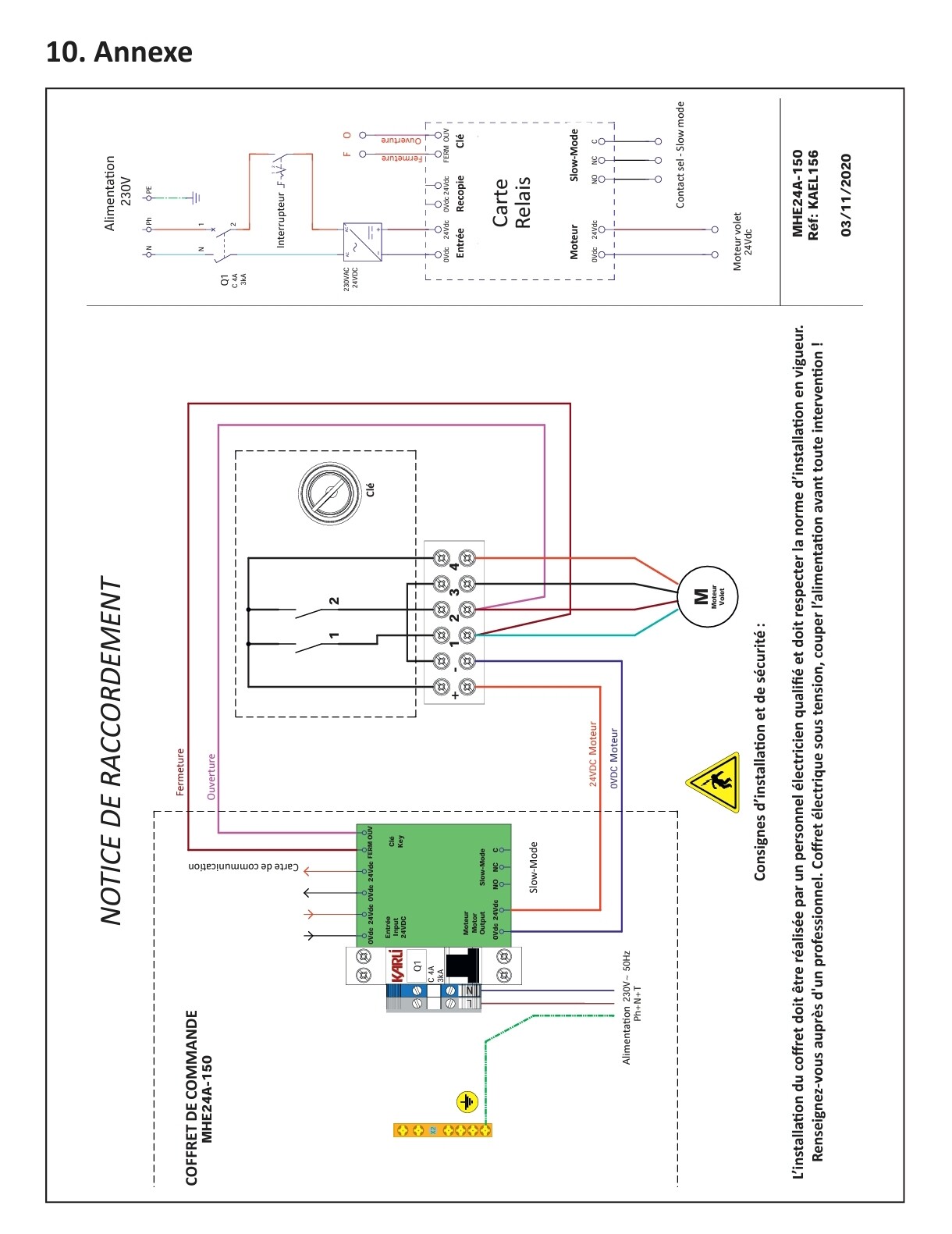

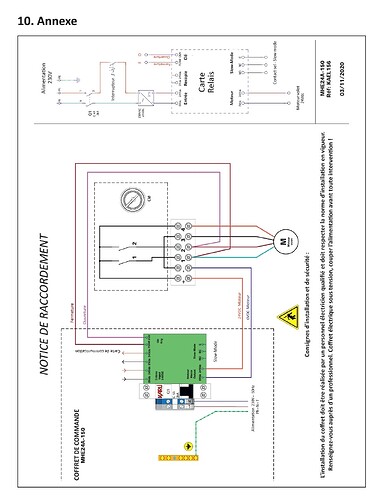

la croix bleu c’est parce que je n’ai pas ce cable

au vue des video aqara, mon branchement me semble bon, mais en mode contact sec, ca ne marche pas

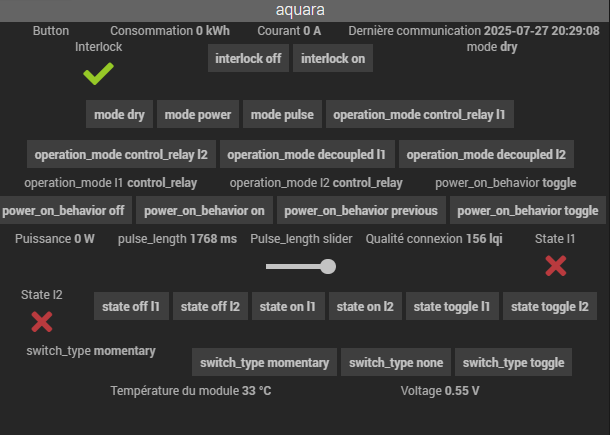

toutes les options du module aqara → que j’active state on « 1 » ou « 2 » , rien ne se passe

quelqu’un a une idée*?

si j’active le toogle 1, state 1 devient actif mais le moteur ne tourne pas. idem pour 2

[Noyax37]

Je ne connais pas du tout ton système mais je me pose une question, pour faire monter ou descendre ton volet ce n’est pas juste un + que tu dois envoyer mais tu dois faire une inversion de polarité non? En gros par exemple pour monter tu dois envoyer un + sur le fil rouge et un - sur le bleu alors que pour descendre c’est sur le bleu que tu dois envoyer un + et le - sur le rouge. Si c’est ça alors tu dois employer des contacts NO et faire l’inversion avec mais attention car si un seul contact bascule alors tu fais un court circuit

[Mips]

Bonjour,

Vous postez dans une section « Plugin » du coup quel plugin?
=> ajoutez l’étiquette sur le post

[Noyax37]

Pour compléter un peu ma réponse, oui il y a un risque de court circuit mais l’aqara t2 dispose d’un « interlock » qui impose la même position simultanément aux 2 contacts donc s’il est activé il n’y a pas de problème

Module Zigbee 24v pour volet roulant

[vincent_ayala]

@Noyax37 oui, pour eviter le court circuit , j’ai activé le mode interlock

mais je galère pour comprendre quel cablage faire

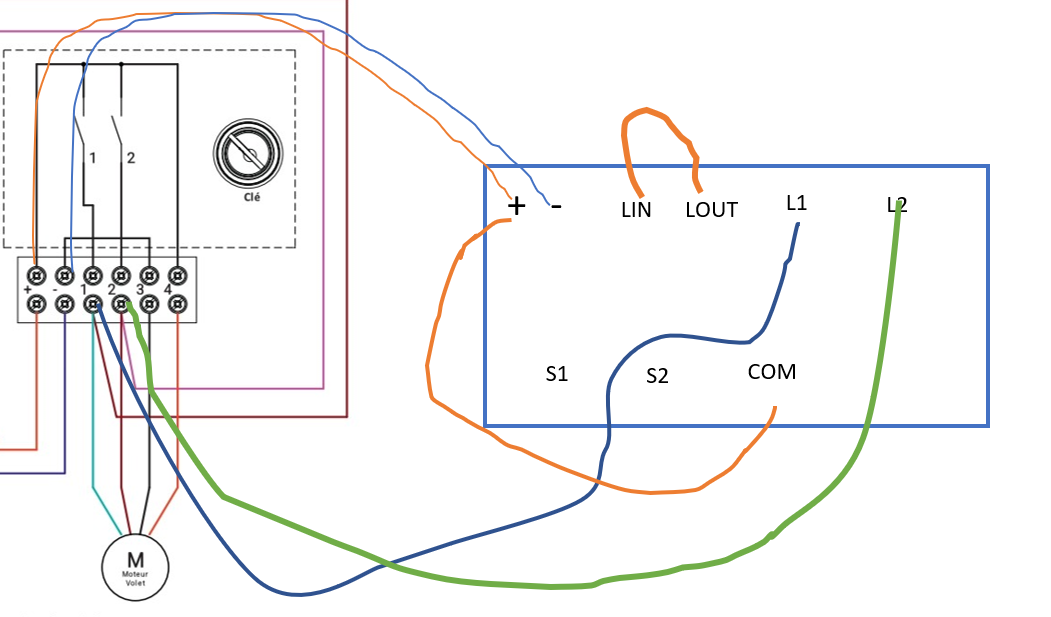

j’ai tenté ca selon ce que j’ai pu comprendre mais ca ne marche pas

voici ma config

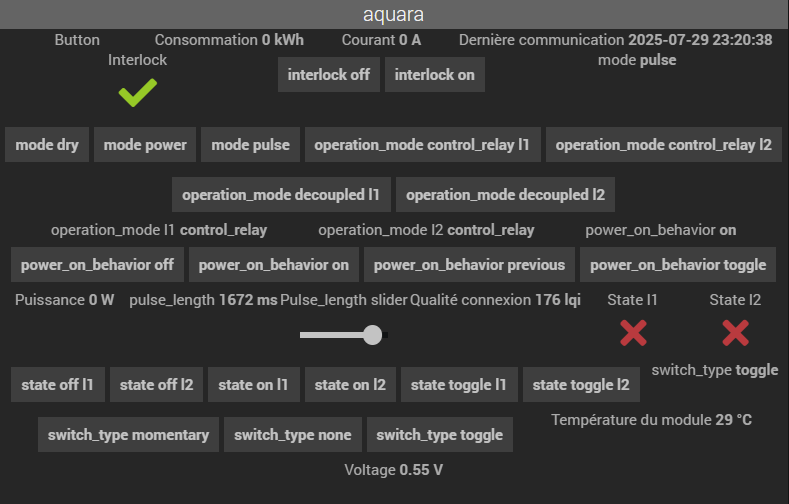

• interlock = on
• mode = pulse
• power on behavior = on
• type = toggle

[vincent_ayala]

bon, normalement, le courant arrive sur le COM, puis le jumper entre LIN et LOUT teste la tension et la délivre a L1 ou L2, mais ca ne doit pas fonctionné en mode 24v

j’ai testé ca et ca fonctionne

mon erreur initiale est toute bete, j’ai testé ca au tout debut, mais en prenant S1 et S2 comme sortie au lieu de L1 etL2

[Noyax37]

ton système sur lequel tu t’es raccordé sert à quoi? Tu as un bouton qui établit les 2 contacts interne pour faire une commande en secours de ton volet? Le câble qui n’existe pas dans ton 1er schéma sert à quoi théoriquement ? Quand je t’ai répondu je pensais que tu voulais commander directement ton moteur.

[Noyax37]

Ok, tu n’avais pas forcément envoyé le bon schéma dès le début. Donc tu voulais remplacer les commandes ouverture et fermeture qui sorte de ton boîtier. Je comprends mieux maintenant
