Fibaro FGBS-222 - Problème détection fins de course portail

Matériel Jeedom - Hardware
1

Bonjour à tous,

Je rencontre un souci pour récupérer l’état des fins de course de mon portail motorisé via un Fibaro Smart Implant (FGBS-222) intégré dans Jeedom.

:gear: Matériel :

  • Fibaro FGBS-222
  • Fins de course du portail branchés sur les bornes OL1 et CL1 de la carte du moteur
  • Tension mesurée entre chaque fin de course et GND :
    • 13V lorsque le Fibaro est connecté
    • 8V sans le Fibaro
  • FGBS alimenté en 30VDC via borne VA et GND du moteur portail
  • IN1 et IN2 reliés directement à OL1 et CL1 respectivement

:test_tube: Comportement constaté :

  • Dans Jeedom, les états 5 et 6 (IN1 et IN2) ne changent pas d’état malgré le mouvement du portail.

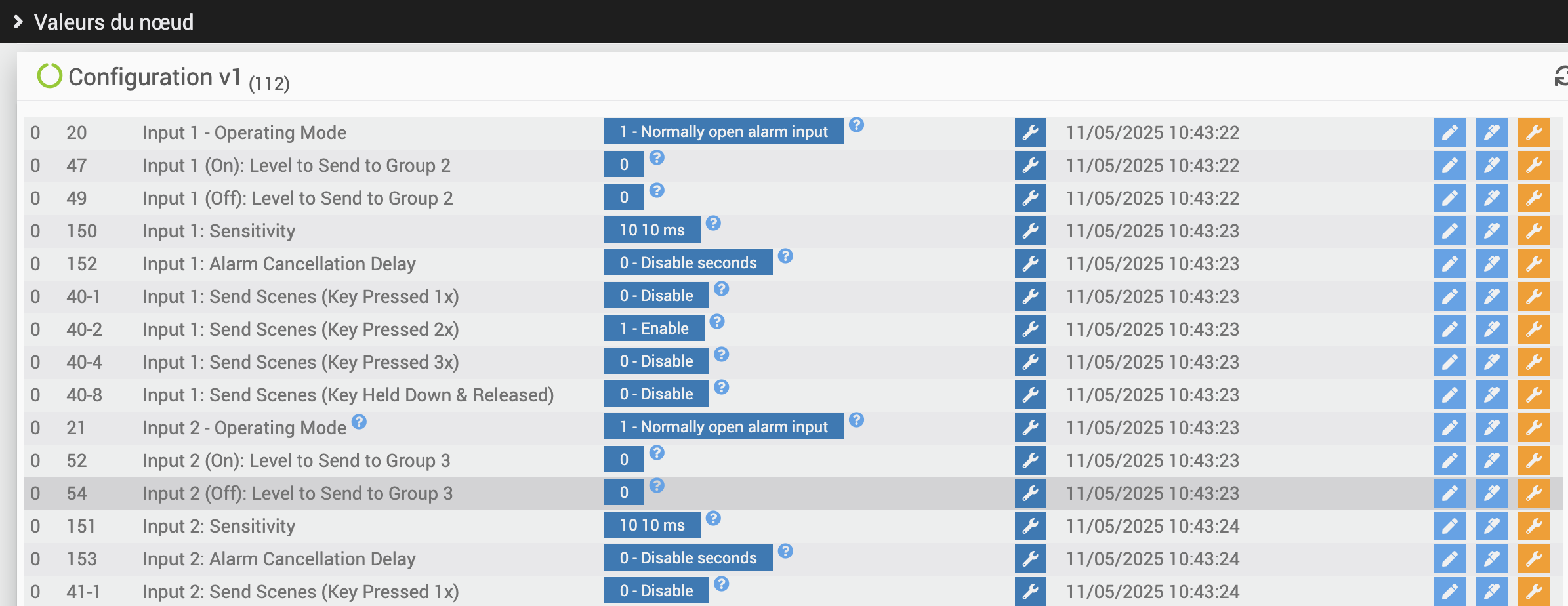

  • J’ai vérifié les paramètres Z-Wave :
    • Paramètre 20 = 1 (IN1 en contact sec)
    • Paramètre 21 = 1 (IN2 en contact sec)

:question: Mes questions :

  1. Est-ce que les 13V sur IN1 et IN2 peuvent poser problème au Smart Implant ? Faut-il utiliser un relais à contact sec ?
  2. Est-ce qu’il y a une meilleure façon de récupérer un simple état ouvert/fermé à partir de ces fins de course ?
  3. Dois-je configurer quelque chose de spécial dans Jeedom ?

Merci d’avance pour votre aide ou vos schémas ! :pray:

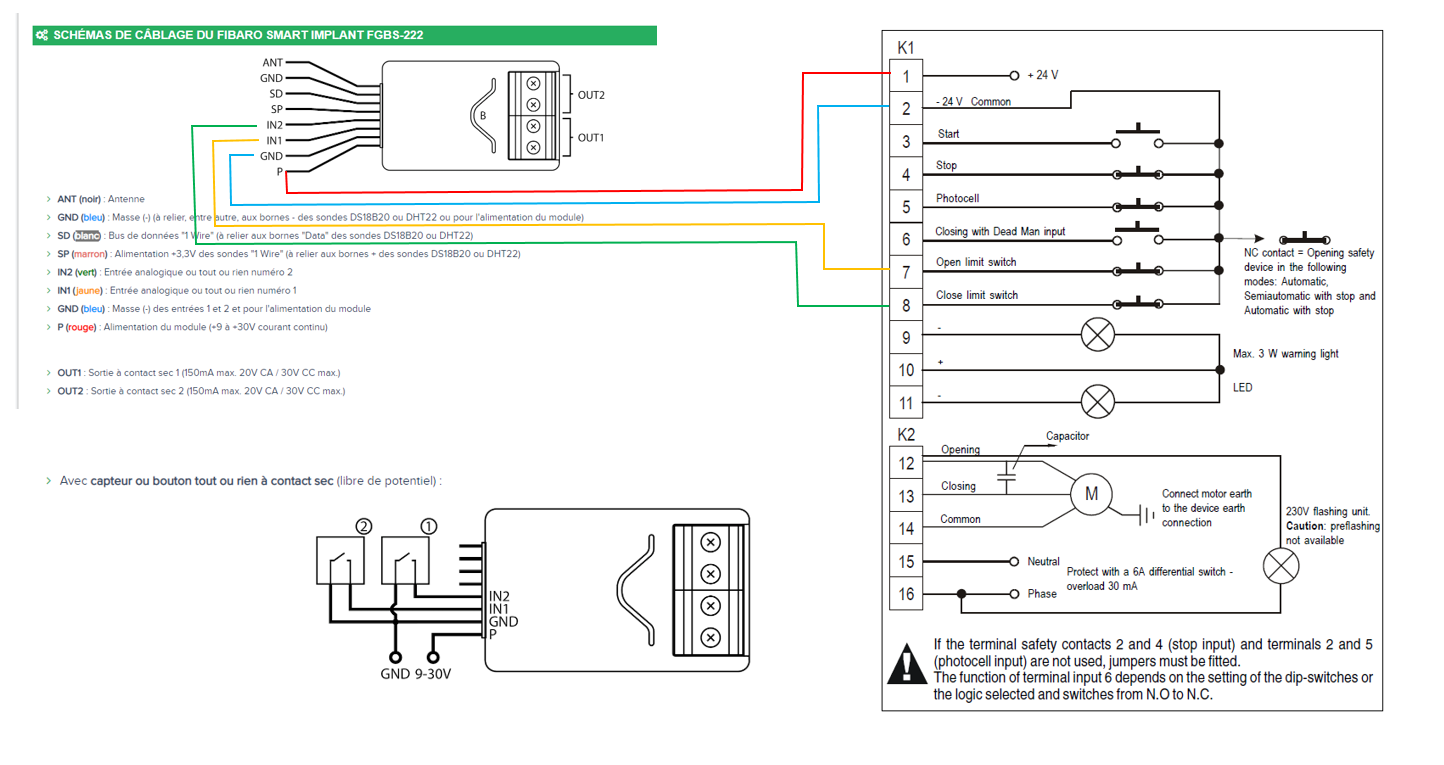

Merci à @sbik pour le schéma de câblage que j’ai recupéré sur son post car je suis câblé à l’identique.

Capture d’écran 2025-05-11 à 14.20.44
Capture d’écran 2025-05-11 à 14.20.442390×924 361 KB

image1444×765 214 KB

2

Bonjour Lolotal,
je peux me tromper, mais :

  • Je comprends que le schéma ci-dessus est un assemblage du schéma du portail à droite et du schéma du FGBS 222 en haut à gauche et en couleur le câblage réalisé
  • de mon point de vue, les bornes 7 et 8 attendent un contact sec installé physiquement pour arrêter le déplacement du portail en fin de course si souhaité dans la configuration via DipSwitchs …
    Mais sans certitude aucune !
    As-tu mesuré ce qui se passe entre 2 et 7 ou 2 et 8 sans les branchements du 222 ?
    En tension ou en impédance ?
    Si rien ne se passe quand le portail arrive en ouverture ou fermeture c’est que mon hypothèse est peut être fondée …
    Il faut peut être creuser la doc du portail et éventuellement le site ou forum du constructeur ?
    Désolé si cela n’aide pas …
    Alain
