ESP32 avec Onduleur EASUN

[TiTTaN]

Bonjour a tous

Je possède un Onduleur EASUN qui fonctionne avec un ESP32 et jeedom.

Pour faire cela, j’ai suivi ce tuto: Easun SMG II RS232 avec esp32.

Je l’ai fait chez moi, ca marche très bien, je remonte toutes les données dans mon jeedom sans soucis.

Je veux reproduire la même chose avec le Jeedom de mon père, mais là je n’y arrive pas:
Je m explique:
J’ai acheté un ESP32 (légèrement diffèrent) avec le Convertisseur TTL.

Je le flashe sans soucis, mais pas de données qui rentre dans l’ESP32, j’ai inverser TXet RX sans succès.

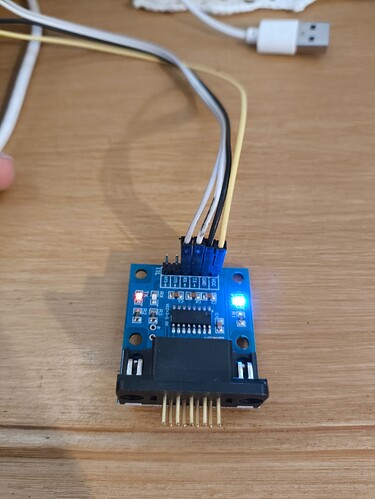

J’ai changé le Module TTL mais toujours pareil.

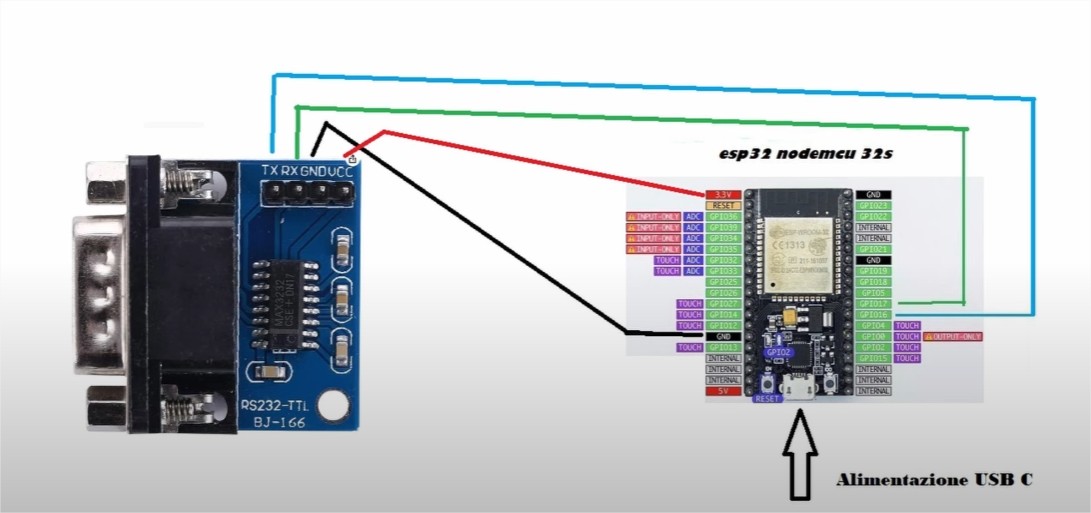

J’ai regardé la DOC de branchement de mon ESP32:

dans mon fichier YAML:
J’ai bien :
tx_pin: GPIO17
rx_pin: GPIO16

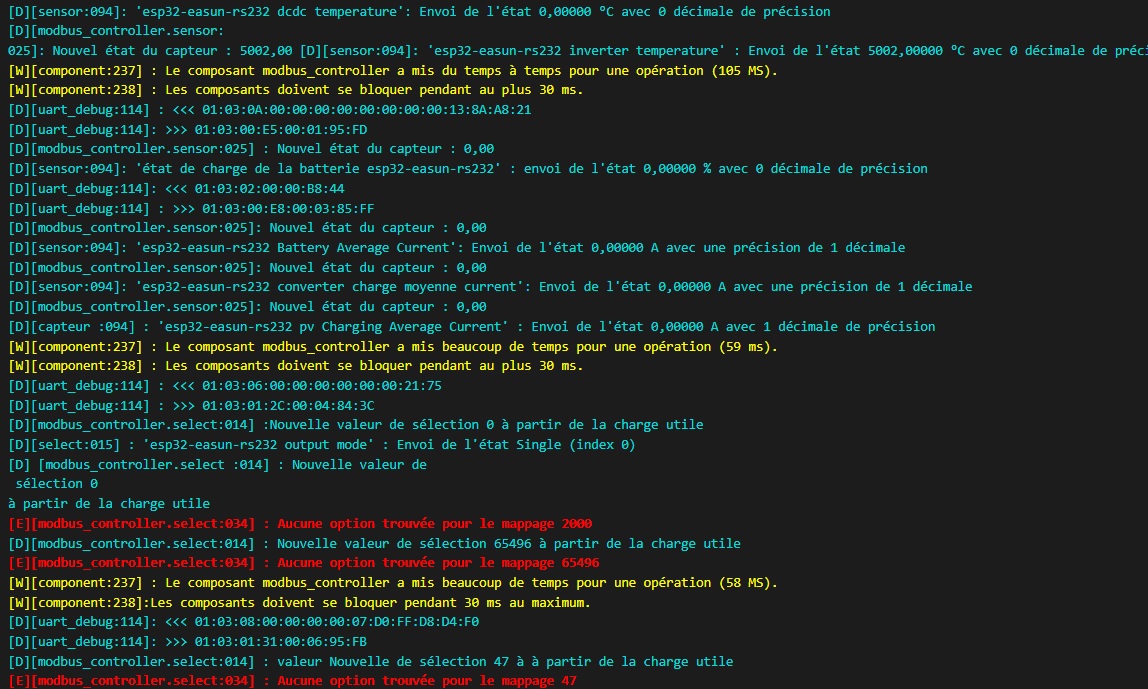

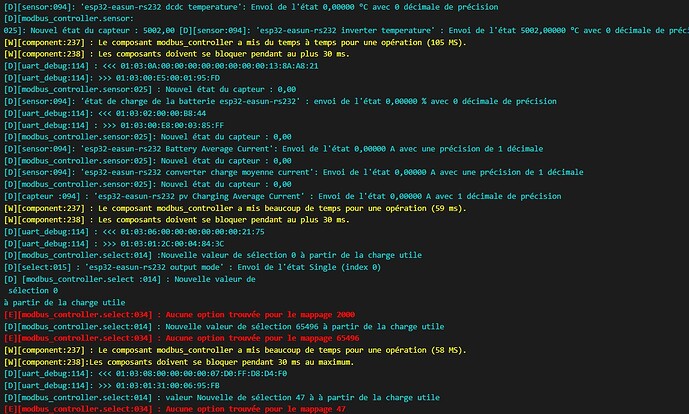

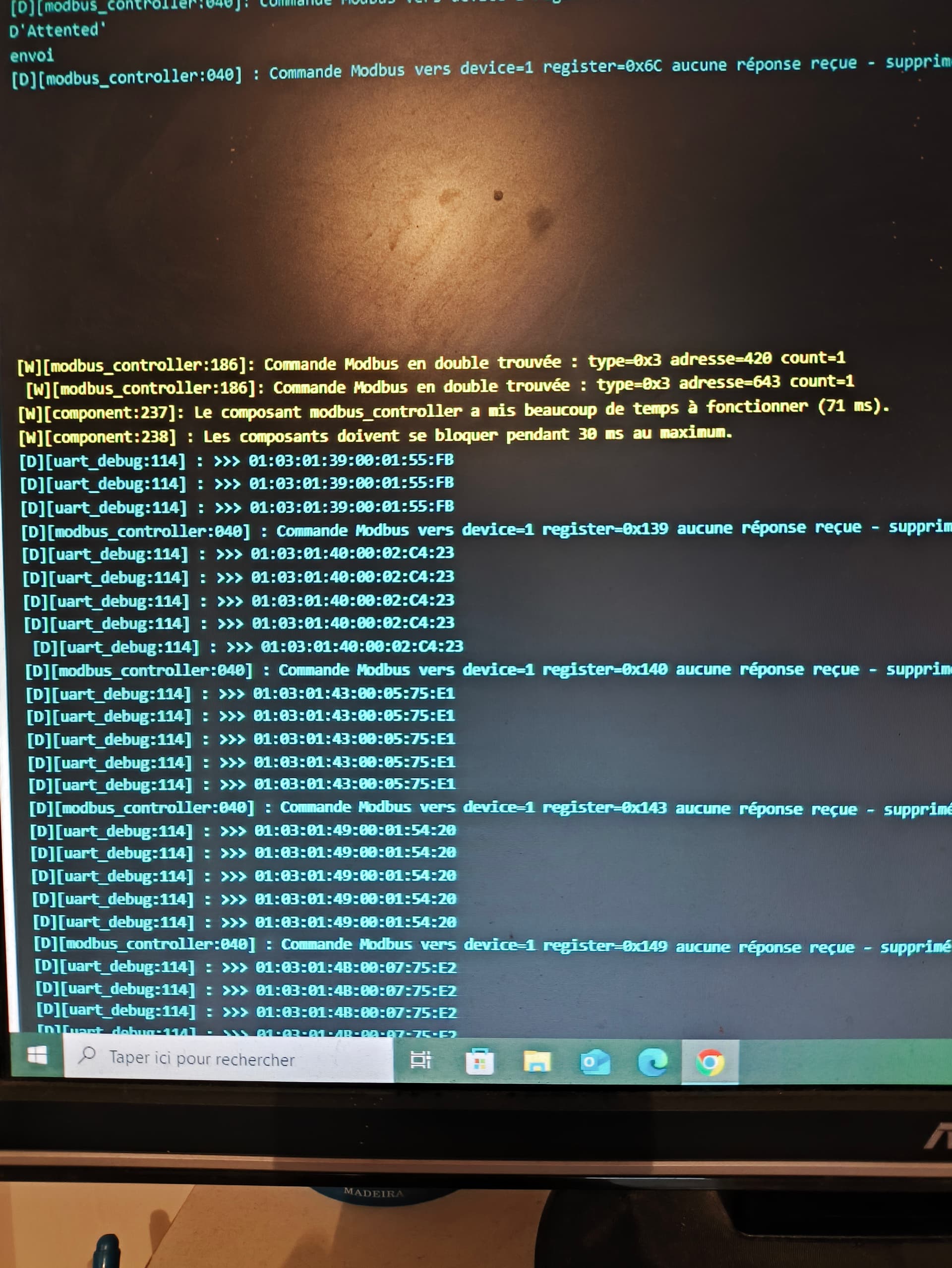

et voici mes logs:

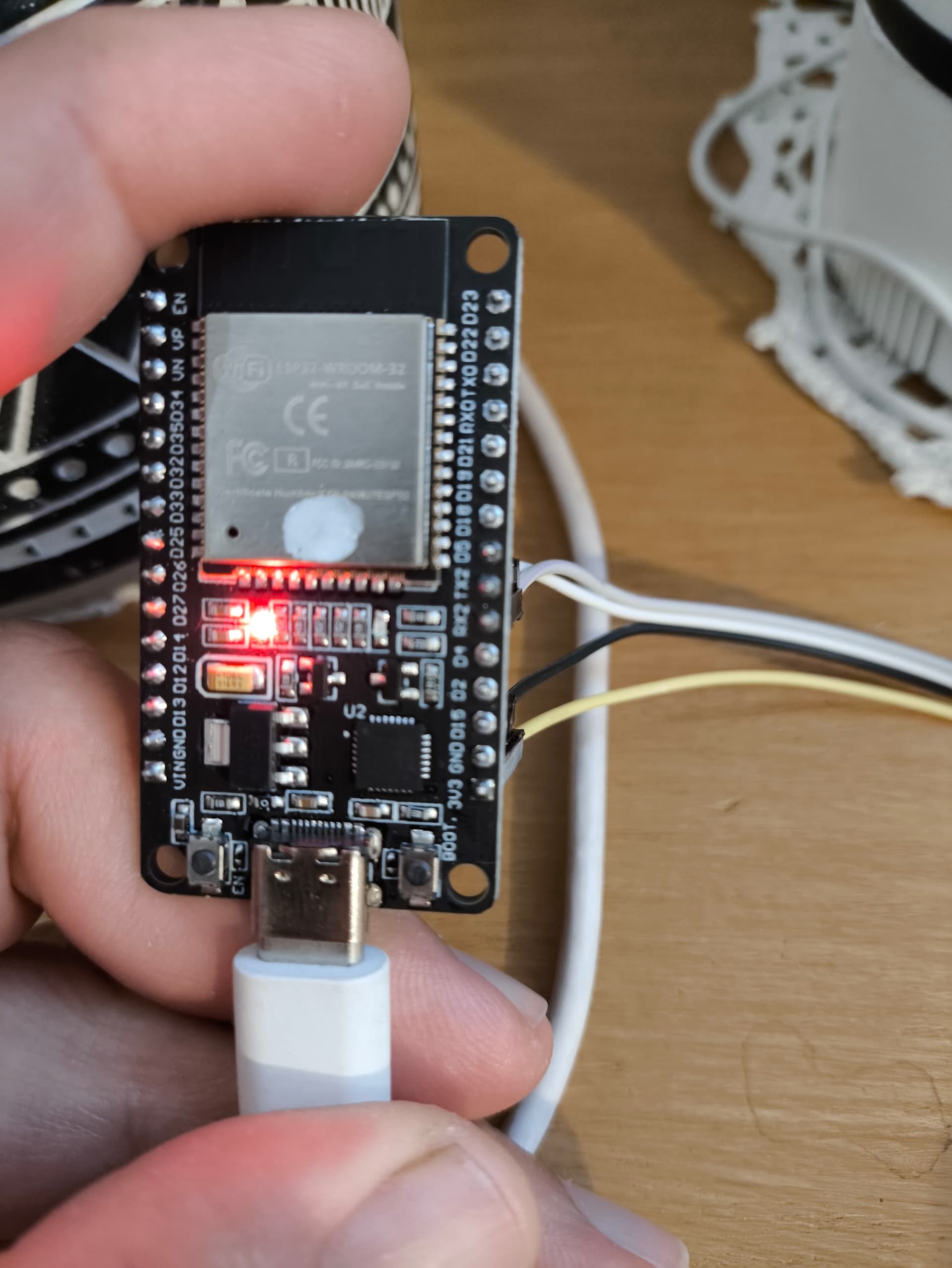

Bien sur j’ai adapté mon branchement sur L’ESP32:
J’ai pris le 3V et le GND sur le Broche en bas a Droite et mon TXet RX sont inversés.

J’ai testé avec un autre ESP32, c’est pareil

[SWR]

Tu es branché sur le 3v, le module ttl, ce n’est pas du 5v?

[TiTTaN]

D’après le schéma c’est du 3v, J’ai pas mesuré pour être sur.
J’avais plusieurs essais de branchement avant, je l’ai peut être mis sur du 5v a un moment.
Je vais tester ca,

[TiTTaN]

je viens de tester la tension au module, J’ai bien 3.2V.

J’ai revérifié mes branchements une 30 eme fois

toujours pareil:

Je comprends plus

[TiTTaN]

Bonsoir

Je reviens sur mon problème, J’ai tester avec un autre ESP32 et je viens de m apercevoir que mon TX et RX se promène:

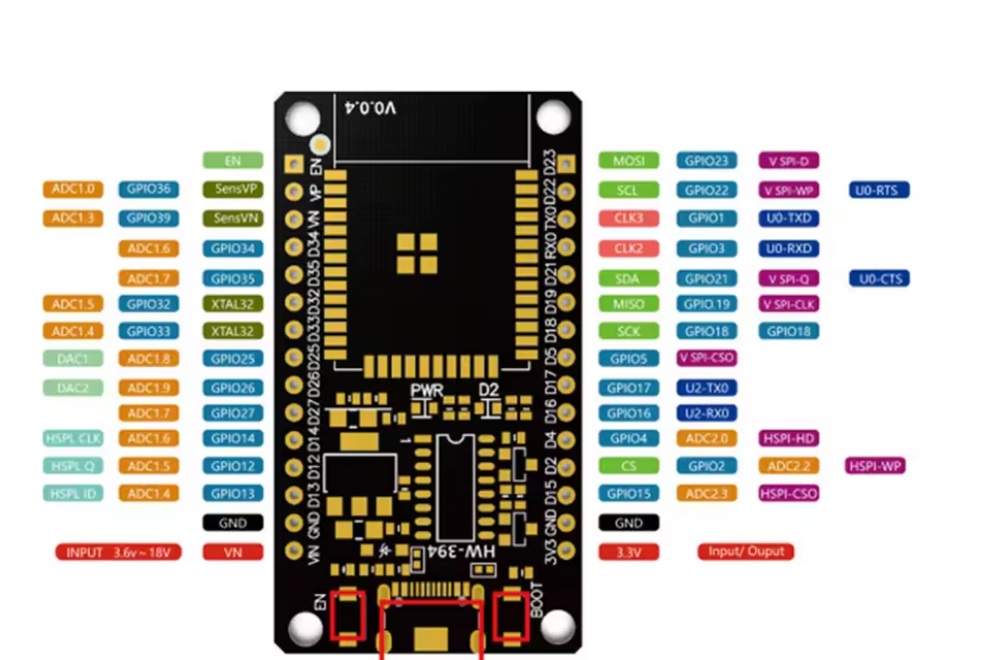

-Mon premier ESP32 (ESP32-WROOM-32) a son RX et TX sur les bornes 16 et 17 vers le milieu.
-L’autre ESP32 (ESP32-32D N4) RX et TX se trouve vers le haut.

Les fabricants peuvent changer le brochage comme ils veulent ??

Ensuite dans le Fichier de programmation, il indiquent:
tx_pin: GPIO16
rx_pin: GPIO17

Sur la photo, il me semble que c’est le contraire non ?? je devrais pas les inverser ?
