Domotiser un portail CAME BX-243 avec Shelly PLUS 1

[Leguian]

Bonjour à toute la communauté,

Je souhaiterais domotiser un portail CAME BX-243 à l’aide d’un contact sec disponible sur le Shelly Plus 1. Après de nombreuses recherches sur le web et sur ce forum, je n’ai pas trouver de réponse adéquat.

Voici un schéma de câblage envisagé mais sans être certain qu’il fonctionne :

Est-ce que selon vous je suis dans le vrai ou est ce que je vais mettre le feu à la maison ?

Merci pour votre précieuse aide.

PS :
Notice du portail : https://www.servistores.com/repository/documents/plans/notice-installation-kit-bx243.pdf
Notice du Shelly Plus 1 : https://tutoriels.domotique-store.fr/content/357/641/fr/manuel-d_utilisation-en-français-du-shelly-plus-1.html

[sebcbien58]

Salut Leguian,

oui tes branchements sont bons. n’oublies pas de configurer les dip 2 et 3 pour voir ce que tu souhaites faire au niveau du portail (arrêt ou inversion de mouvement).

Bonne journée

[Math82]

salut, ça me semble pas mal, par contre bien vérifier que l’alimentation est en 230V AC car certains modèles sont dotés d’alimentation en 12v ou 24v DC.

[Leguian]

Merci !
Très bonne remarque sur le AC/DC !

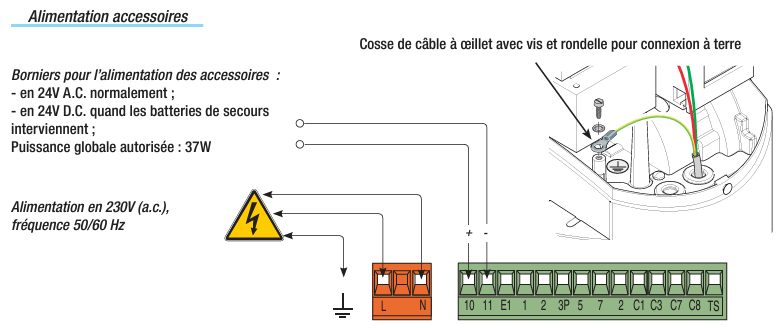

J’ai relu la notice et je suis tombé la dessus :

Puis-je en conclure que c’est bien du 230V AC ?

[Jeandhom]

Ce Shelly accepte le 230AC, 24DC et 12 DC.

[Leguian]

Merci pour la précision @Jeandhom. Du coup je vais tester mon câblage.

Je reviendrais vous faire un retour pour valider que ça fonctionne… ça aidera peut-être d’autres personnes .

[Math82]

oui c’est ça après vérifier avec un multimètre avant ça coute pas grand chose

[Math82]

je sais bien mais il faut savoir comment le connecter!

[Staug]

Hello,

J’ai la meme carte de controle de mon portail , je souhaite egalement le controler via un Shelly, est ce que ton cablage a fonctionné ?

[Leguian]

Hello,

Alors je n’ai pas encore testé car je n’arrive pas à comprendre comment passer le micromodule en basse tension. J’attends d’être sur et certain pour ne pas griller la carte du moteur du portail (le dispositif de commande ne semble accepté que du 24v).

Si j’ai du nouveau je te tiens au courant.

[Staug]

Hello,

Merci de ton retour , Malheureusemnt, j’suis pas assez compètent pour t’aider sur le sujet…

[vegeta0911]

Il faut que le Shelly soit en 24v max car si elle est en 230v tu va griller la carte de commande.

[Staug]

Il faut donc trouver du 24V quelque part pour alimenter le shelly ?

[vegeta0911]

Oui car les modules renvoient le même voltage de ce qui ont entrée

[Jeandhom]

Si c’est fait avec un Shelly Plus 1, c’est un contact sec, l’alimentation peut être en 230VAC avec la commande en 24VDC.

[Staug]

J’ai trouvé celà :

je ne sais pas si celà peut faire avancer…
