Bonjour,
Oui tu peux piloter le dimmer sans le routeur , mais tu peux aussi utiliser simplement un ttgo ( esp du pv routeur) pour piloter le dimmer car il a un mode autonome et mode enphase V5 dans le code du pv routeur ce qui permet de s’affranchir de la carte du pv routeur.
Le dimmer est pilotable en wifi avec des commandes http
EX:
C’est des commandes que j’utilise sur un dimmer qui n’est pas associer au pv routeur
Merci pour tes reponses.
Tu m’as perdu
C’est quoi un mode Enphase V5
De ce que je vois du code du PV routeur, c’est un projet pour TTGO T-Display & un projet pour ESP32-DOIT-DEVKIT-V1. Parles-tu de ce dernier Chez moi, il compile pas (alors que tous les autres compilent)
C’est le code tu ttgo display qu’il faut.
Le code ESP32-DOIT-DEVKIT-V1 n’est plus maintenue et c’était pour la première version du PV routeur.
Le mode enphase V5 c’est pour la version firmware de la passerelle envoy.
En utilisant les infos de la passerelle envoy, il te faut juste un ttgo display sur lequel tu charge le code pv-routeur-esp 32 et une fois charger tu rentre les infos de l envoy et ton wifi dans vscode ensuite tu te connecte sur la page web du routeur et il te reste a renseigner l’adresse ip de ton broker MQTT
Bonjour à tous,
Si ça peut aider…
Ci-joint schéma et codes de mon routeur qui fonctionne parfaitement depuis 1 an
Je communique avec le routeur en protocole MySensors
Je lui transmet la consommation souhaitée pour le chauffe-eau
Il me retourne le puissance consommée actuelle ainsi que le total consommé pour la journée
Schéma carte :
-Arduino pro mini pour le calculateur
-NRF 24L01+ pour la com radio
-PZEM 004T pour la mesure de puissance du chauffe-eau

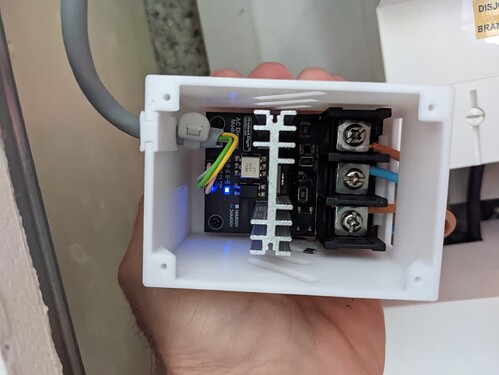

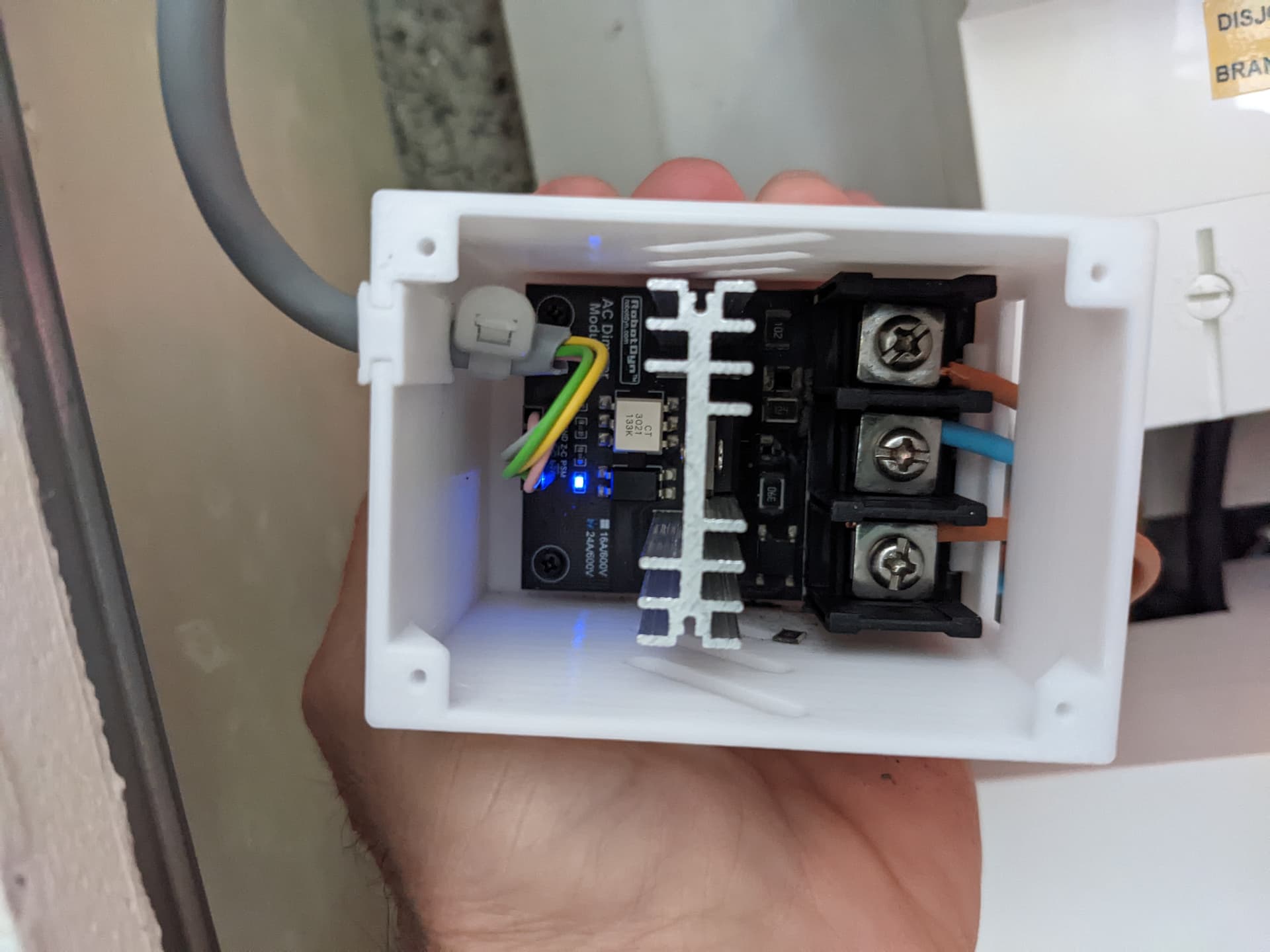

-Module dimmer pour la commande
Schematic_Carte mesure puissance v1_2022-10-08.pdf (64,2 Ko)
Le sketch arduino
/**
* The MySensors Arduino library handles the wireless radio link and protocol
* between your home built sensors/actuators and HA controller of choice.
* The sensors forms a self healing radio network with optional repeaters. Each
* repeater and gateway builds a routing tables in EEPROM which keeps track of the
* network topology allowing messages to be routed to nodes.
*
* Created by Henrik Ekblad <henrik.ekblad@mysensors.org>
* Copyright (C) 2013-2015 Sensnology AB
* Full contributor list: https://github.com/mysensors/Arduino/graphs/contributors
*
* Documentation: http://www.mysensors.org
* Support Forum: http://forum.mysensors.org
*
* This program is free software; you can redistribute it and/or
* modify it under the terms of the GNU General Public License
* version 2 as published by the Free Software Foundation.
*
*******************************************************************************
*
* DESCRIPTION
*
* JLB le 09/12/2021
* système de gestion du chauffe eau
* PZEM-004T V3.0 pour la consommation
* arduino pro mini pour la gestion
* mysensors pour la comm vers gateway
* lecture consommation en watts
* lecture énergie consommée en kw/h
* consigne de chauffe en watts
* reset compteur énergie du pzem-004t
* envoi puissance instantanée et cumul energie suite à demande de jeeedom
*
*/
// Enable debug prints to serial monitor
//#define MY_DEBUG
// Enable and select radio type attached
#define MY_RADIO_RF24
// Set LOW transmit power level as default, if you have an amplified NRF-module and
// power your radio separately with a good regulator you can turn up PA level.
//#define MY_RF24_PA_LEVEL RF24_PA_MIN
#define MY_RF24_PA_LEVEL RF24_PA_LOW
//#define MY_RF24_PA_LEVEL RF24_PA_HIGH
//#define MY_RF24_PA_LEVEL RF24_PA_MAX
#define MY_TRANSPORT_WAIT_READY_MS 3000
#define child_id_consommation 0
#define child_id_energie 1
#define child_id_consigne 2
#define child_id_reset_energie 3
#define child_id_demande 4
#include <SPI.h>
#include <MySensors.h>
#include <PZEM004Tv30.h>
#define reset_node_id 8 // entrée pour reset node id
bool debug = false;
bool ack = false; // ack de gateway
bool reset_energie = false; // pour reset du compteur énergie du PZEM004T consommation
bool demande = false; // pour demande puissance instantanée et cumul energie
float consommation = 0;
float energie = 0;
bool first_time = true;
int AC_LOAD = 3; // Output to Opto Triac pin
int dimming = 90; // Dimming level (0-128) 0 = ON, 128 = OFF
int dimtime = 0;
//PZEM004Tv30 pzem(Pin Rx arduino, Pin Tx arduino);
PZEM004Tv30 pzem(6, 5); // définit les pins de comm du promini énergie production
// Initialize messages
MyMessage msg_puissance(child_id_consommation,V_WATT); // énergie instantanée en Watts
MyMessage msg_energie(child_id_energie,V_KWH); // énergie cumulée en KW
MyMessage msg_consigne(child_id_consigne,V_PERCENTAGE); // consigne
MyMessage msg_reset_energie(child_id_reset_energie,V_STATUS); // pour remise à 0 du compteur energie
MyMessage msg_demande(child_id_demande,V_STATUS); // pour demande puissance instantanée et cumul energie
//--------------------------------------------------------------------
void before()
{
}
//--------------------------------------------------------------------
void setup() {
//Serial.begin(115200);
pinMode(AC_LOAD, OUTPUT);// Set AC Load pin as output
//attachInterrupt(0, zero_crosss_int, RISING); // Choose the zero cross interrupt # from the table above
pinMode(reset_node_id, INPUT_PULLUP);
// use the 1.1 V internal reference
#if defined(__AVR_ATmega2560__)
analogReference(INTERNAL1V1);
#else
analogReference(INTERNAL);
#endif
// regarde si reset node id demandé
if (!digitalRead(reset_node_id)) { // reset node id demandé
for (uint16_t i=0; i<EEPROM_LOCAL_CONFIG_ADDRESS; i++) {
hwWriteConfig(i,0xFF);
}
sleep(3600000);
}
}
//--------------------------------------------------------------------
void presentation() {
// Send the sketch version information to the gateway and Controller
sendSketchInfo("Chauffe eau", "4.0");
wait(500);
present(child_id_consommation, S_POWER);
wait(200);
present(child_id_energie, S_POWER);
wait(200);
present(child_id_consigne, S_DIMMER);
wait(200);
present(child_id_reset_energie, S_BINARY);
wait(200);
present(child_id_demande, S_BINARY);
wait(200);
}
//--------------------------------------------------------------------
void loop() {
wait(100);
static bool one_time = false;
if (!one_time) { // une seule fois au demarrage envoi puissance instantanée et cumul energie suite à demande
dimming = 126;
one_time = true;
lecture_puissance();
send_state (child_id_consommation, consommation);
lecture_energie();
send_state (child_id_energie, energie);
wait(500);
first_time = true;
attachInterrupt(0, zero_crosss_int, RISING);
dimming = 128;
}
// envoi puissance instantanée et cumul energie suite à demande
if (demande) {
demande = false;
detachInterrupt(0);
consommation = 0;
lecture_puissance();
//Serial.print("conso: "); Serial.println(consommation);
send_state (child_id_consommation, consommation);
energie = 0;
lecture_energie();
//Serial.print("energie: "); Serial.println(energie);
send_state (child_id_energie, energie);
first_time = true;
attachInterrupt(0, zero_crosss_int, RISING);
}
// reset du compteur energie du PZEM004T consommation
if (reset_energie == true) { // commande reset reçu
detachInterrupt(0);
pzem.resetEnergy();
reset_energie = false;
if (debug) { Serial.print("Reset Energy Consommation"); }
first_time = true;
attachInterrupt(0, zero_crosss_int, RISING);
}
}
//--------------------------------------------------------------------
//the interrupt function must take no parameters and return nothing
void zero_crosss_int() //function to be fired at the zero crossing to dim the light
{
// Firing angle calculation : 1 full 50Hz wave =1/50=20ms
// Every zerocrossing thus: (50Hz)-> 10ms (1/2 Cycle)
// For 60Hz => 8.33ms (10.000/120)
// 10ms=10000us
// (10000us - 10us) / 128 = 75 (Approx) For 60Hz =>65
//int dimtime = (75*dimming); // For 60Hz =>65
if (first_time == false) {
dimtime = (77*dimming); // For 60Hz =>65
delayMicroseconds(dimtime); // Wait till firing the TRIAC
digitalWrite(AC_LOAD, HIGH); // Fire the TRIAC
delayMicroseconds(10); // triac On propogation delay
// (for 60Hz use 8.33) Some Triacs need a longer period
digitalWrite(AC_LOAD, LOW); // No longer trigger the TRIAC (the next zero crossing will swith it off) TRIAC
}
first_time = false;
}
//--------------------------------------------------------------------
void lecture_puissance() {
float lecture = pzem.power();
if( !isnan(lecture) ){
consommation = lecture;
consommation = int(consommation);
}
}
//--------------------------------------------------------------------
void lecture_energie() {
float lecture = pzem.energy();
if( !isnan(lecture) ){
energie = lecture;
}
}
/* ======================================================================
Function:send_state
// envoi l'état à jeedom
// 3 tentatives si pas reception ack
====================================================================== */
void send_state (int child, float valeur) {
for ( int i = 0 ; i < 3 ; i++ ) {
send(msg_puissance.setSensor(child).set(valeur,2),true); // avec demande ack
if (reception_ack()) {
break ; // sortie boucle for
}
}
}
/* ======================================================================
Function: reception_ack
// attend la réception
// sortie au bout de 2 secondes si pas de reception
====================================================================== */
bool reception_ack () {
unsigned long previousMillis = 0 ;
unsigned long intervale = 2000 ; // 2 secondes
previousMillis = millis() ;
ack = false ;
while (ack==false) {
wait(100) ;
if (millis() - previousMillis >= intervale) { // regarde si timeout
return false ; // sortie sur timeout
}
}
if (debug == 1) {
Serial.print("Retournement ack :"); Serial.println((millis() - previousMillis));
}
return true ;
}
// -----------------------------------------------------------------------------
void receive(const MyMessage &message) {
if (message.isEcho()) {
ack = true ;
if (debug == 1) {Serial.println("ack recu");}
}
else {
if (message.type == V_STATUS && message.sensor == child_id_demande) { // puissance instantanée et cumul energie demandé
demande = message.getBool();
}
if (message.type == V_STATUS && message.sensor == child_id_reset_energie) { // reset power energie demandé
reset_energie = message.getBool();
}
if (message.type == V_PERCENTAGE && message.sensor==child_id_consigne) { // consigne recu de jeedom
dimming = message.getInt() ;
dimming = dimming*1.28; // transforme 0-100 en 128-0
dimming = 128-dimming;
}
}
}

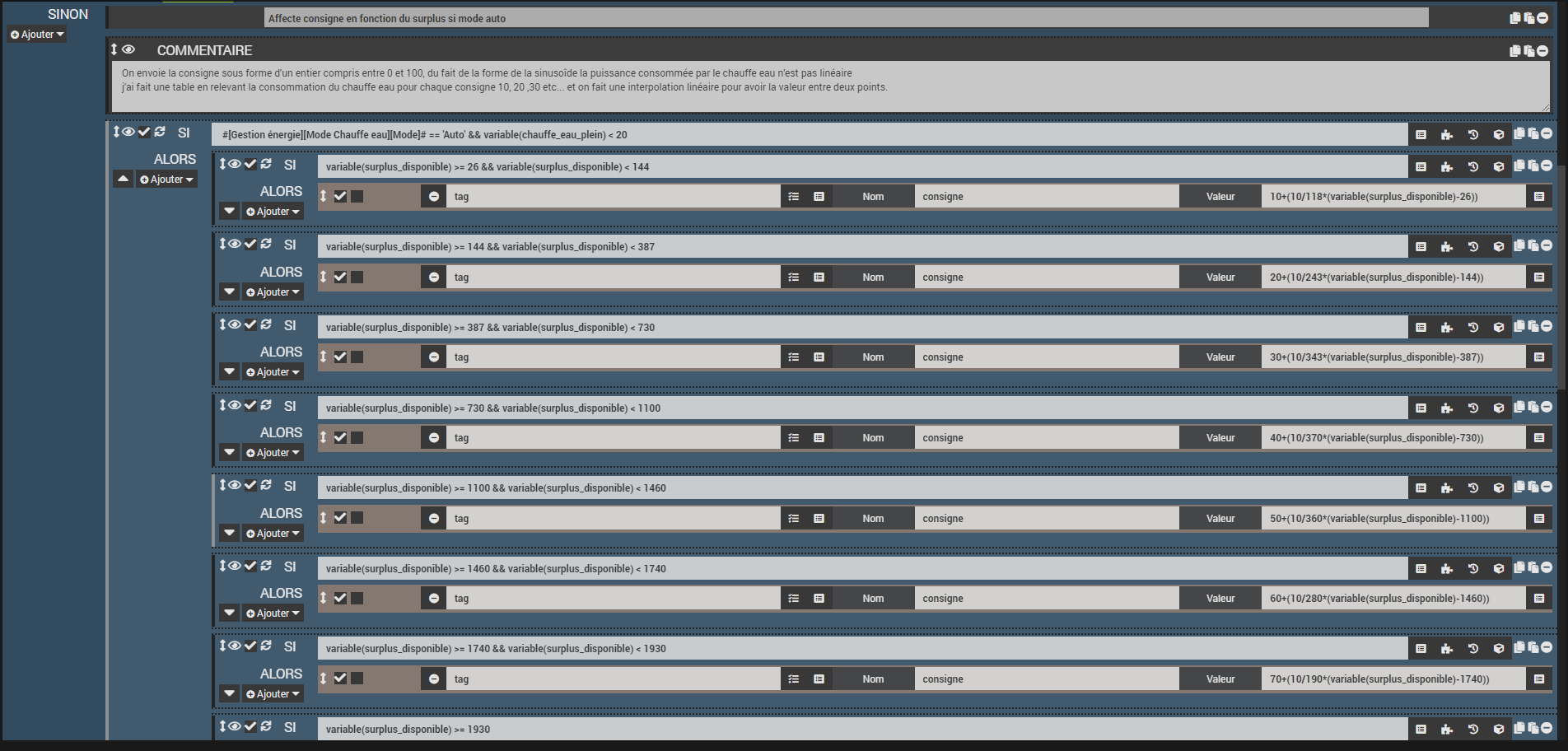

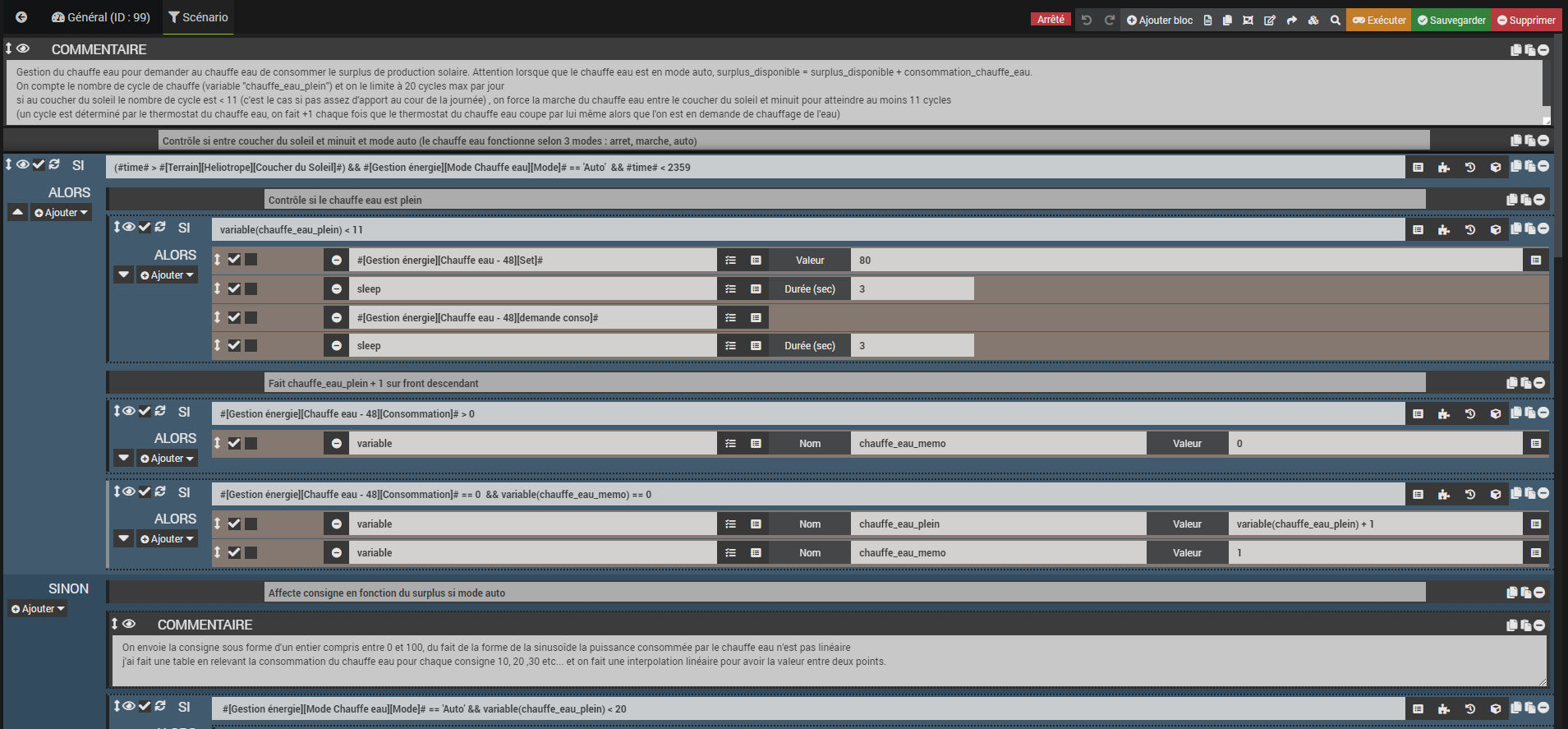

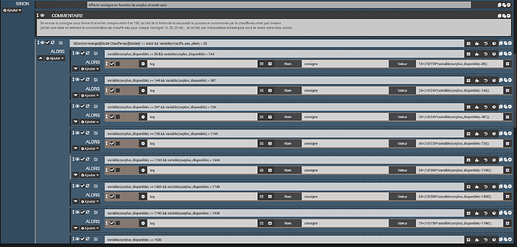

Le scénario :
Jean-luc.
Waooo!!!
Bravo great job
Je suis pas du tout familier avec le protocole nœud à nœud MySensors
Si j’ai compris, ton PCB semble être le routeur (mesure de puissance…). Il fait aussi office de gateway MySensors pour communiquer avec le dimmer sur le chauffe eau via un microcontrôleur + RF (attaché au dimmer). Qu’est-ce que tu utilises stp ?
Est-ce ton PCB est réalisé sous Altium?
NB: Ne serais-tu pas du coté de BBA?
Bonjour tof_massilia
Mon PCB est un noeud qui fait la mesure de puissance et le contrôle du dimmer.
Pour la gateway, c’est un autre PCB encore plus simple. (1 arduino nano et 1 nrf24L01+pa+lna)
Pour ma domotique j’ai une cinquantaine de noeud qui communiquent avec la gateway MySensors.
Je réalise mes schémas et PCB avec EasyEdea et les commande chez JLCPCB
Oui pour BBA.
Contacte moi par M.P.
On peut se rencontrer, je peux aider pour MySensors.
Jean-luc
