Cablage Shelly 2.5 sur porte de garage tiziano B GDA 260 s01

Plugins Protocole domotique
1

Bonjour à tous,

Merci pour la mine d’information que représente ce site.
J’ai néanmoins besoin d’un petit coup de main pour finaliser la domotisation de ma porte de garage.
Sur le sujet suivant ([Tuto Shelly jMQTT] Domotiser une porte de garage avec un Shelly1 et le plugin jMQTT - #61 par tibo) tibo nous éclaire sur le câblage d’une porte de garage 24v. Malheureusement sur ma porte je n’ai pas les même bornes (schéma des bornes page 3: https://www.automatisme-online.fr/media/pdf/notice/TIZIANO_B_GDA_260_S01_MOTEUR_PORTE_GARAGE_P91519900002_BFT_notice.pdf)
Du coup a votre avis quel est le câblage à réaliser ?

Je m’oriente vers:
=> borne 10 ou 11 (24V) sur le N du Shelly 2.5 (S2.5)
=> borne ? (0V) sur les deux L du S2.5
=> borne 4 (porte) sur 01 du S2.5

Merci de votre aide.
Cordialement

2

Bonsoir,

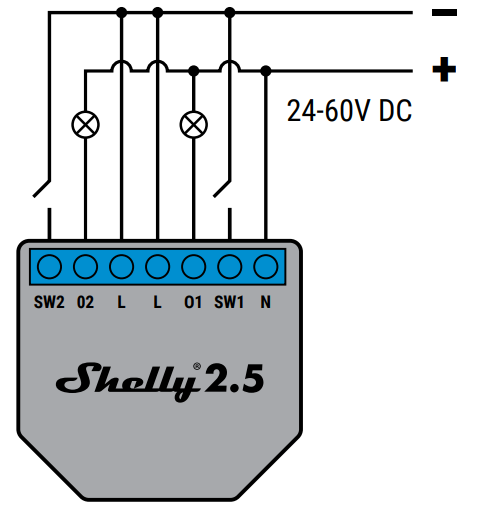

la documentation du shelly 2.5 donne :

image482×526 20.7 KB

DC voulant dire Directory Courant pour Courant Direct donc polarisé, continu, ta documentation dit que la tension entre 10 et 11 est alternative …
As tu un moyen de verifier la tension entre les bornes 13 12 pour vérifier qu’elle soit continue ?

3

Bonjour et merci pour ta réponse, je suis en deplacement, je verifie ce week-end.
