Il faut rendre à Cesar ce qui est à Cesar…
Le schéma électronique initial n’est pas de moi, je l’avais trouvé en ligne (mais je ne retrouve plus la source…). J’ai trouvé l’idée très judicieuse de mettre en place toutes ces protections autour du transformateur HLK-PM01. Après quelques ajustements, notamment au niveau de la varistance (celle préconisée à la base de 270V explosait dès la mise sous tension, remplacée par une valeur supérieure), le montage est opérationnel et fiable. J’utilise ces modules dans mes sèche-serviettes pour simuler un appui sur le bouton pour déclencher le soufflant dans mes scénarios (par contact sec).
1 « J'aime »
Pour info je suis en train de refaire le même schéma en intégrant sur le même PCB le convertisseur 230V-5V pour le Wemos D1mini (avec ses étages de protections) + une commande par fil pilote + un relais contact sec.
Pour commander mon sèche-serviettes ET son soufflant…
@Jumi63 aurais tu un lien à fournir ? Je suis également très intéressé !
Bonjour,
Je suis aussi intéressé par ton montage d’alimentation du D1 mini. Merci de to aide
Bonjour je serais intéressé par le fichier kicad c’est possible de l’envoyer ?
merci d’acavance
Bonjour,
Désolé je ne m’étais pas connecté depuis longtemps…

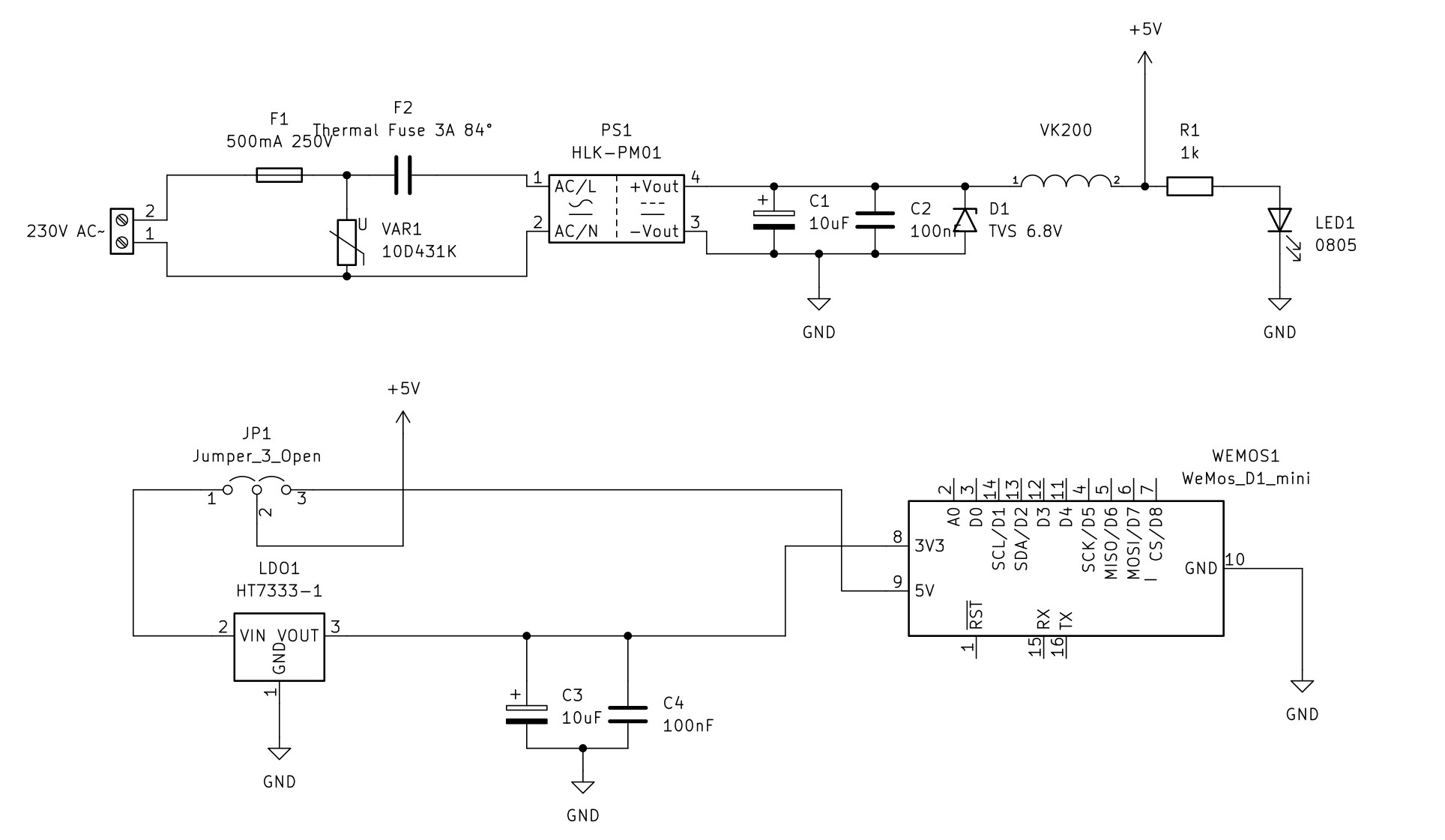

Voici le schéma pour le convertisseur 230VAC-5VDC pour nos Wemos D1 mini avec tous les étages de protection intégrés.

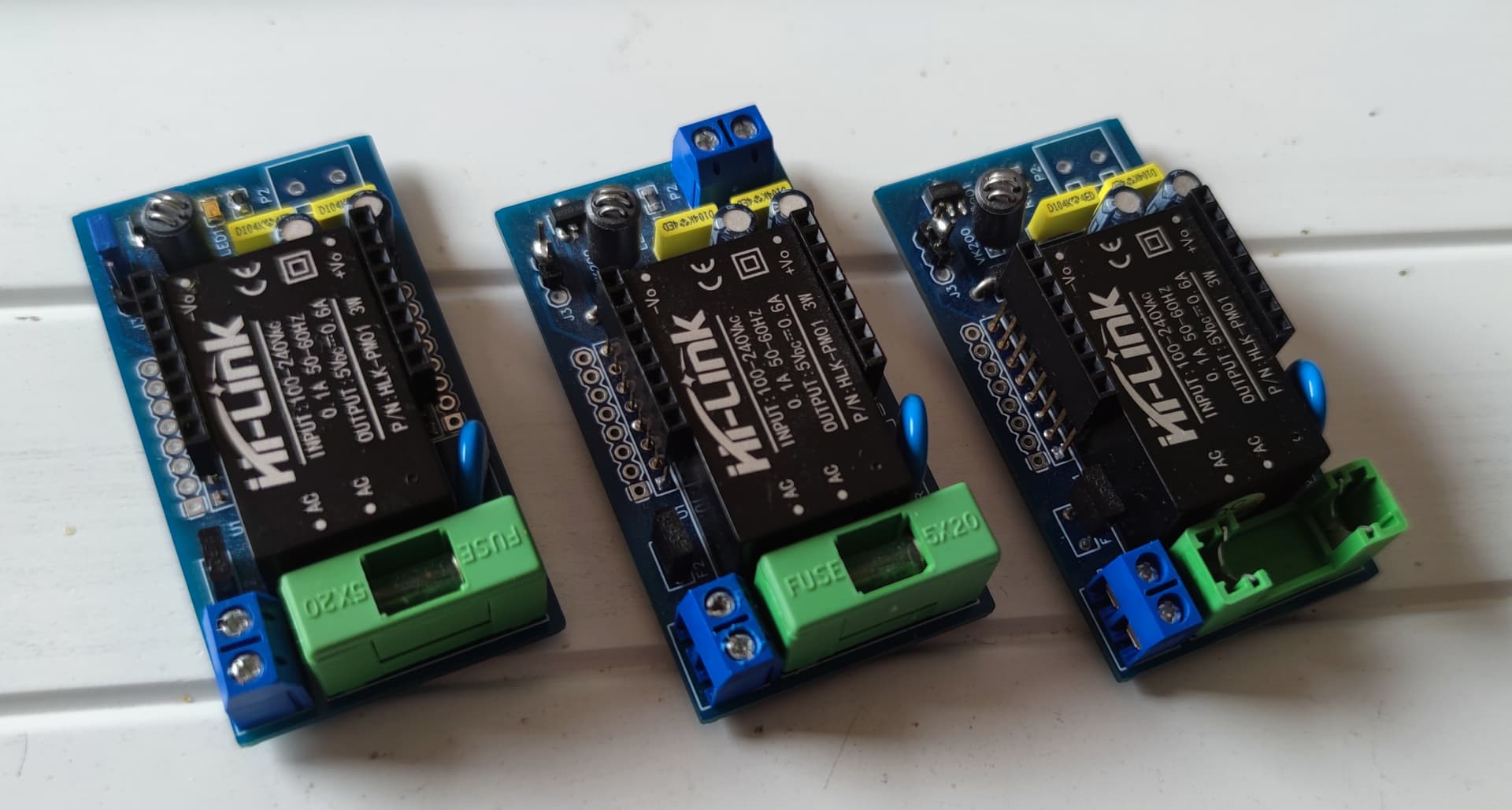

SI vous êtes intéressés il me reste quelques cartes que j’avais fait il y a longtemps que je vend 10 € pièce.

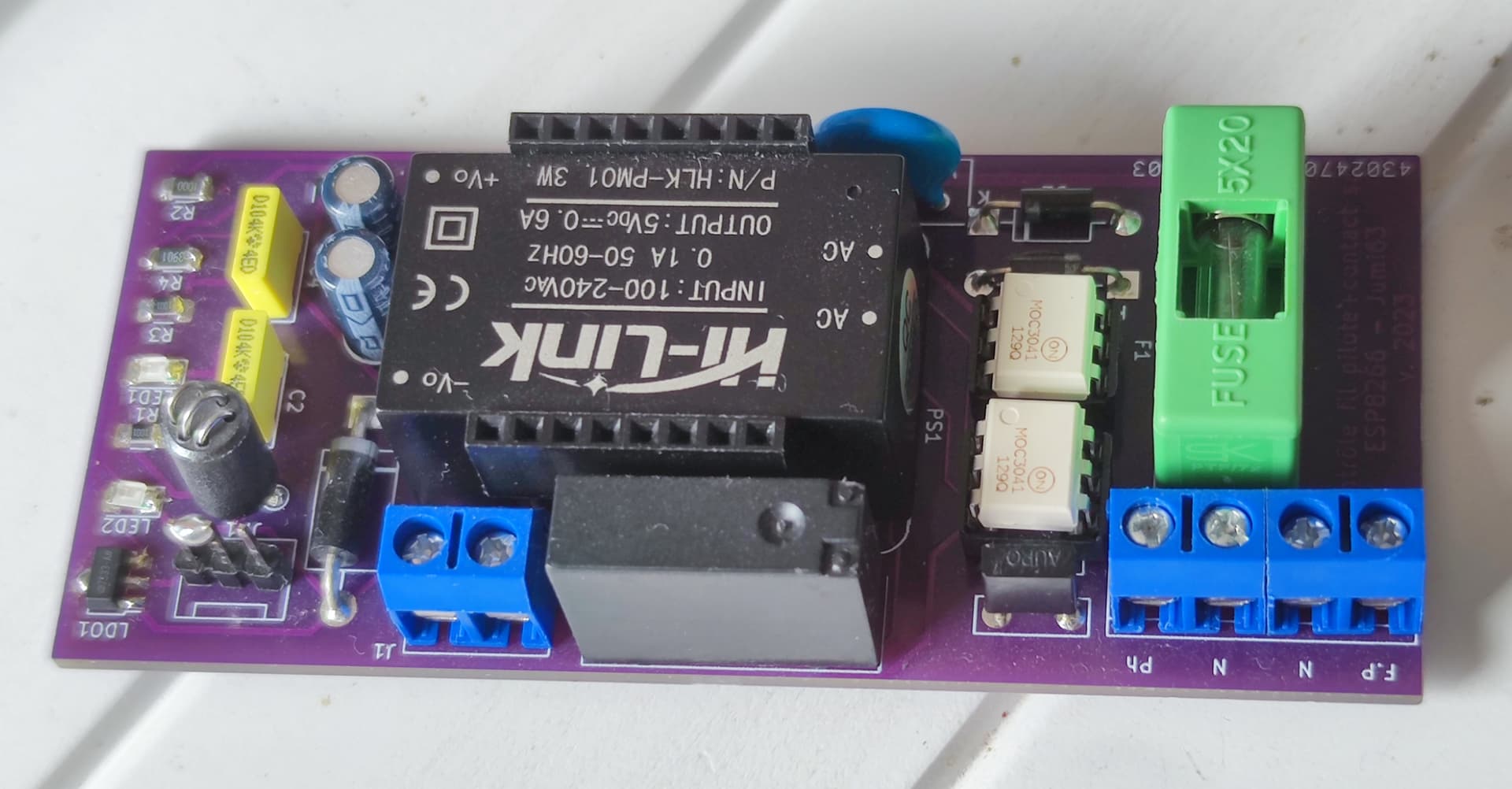

Et j’ai également 1 ou 2 cartes complètes qui gèrent le fil pilote + le contact sec depuis un wemos D1 mini en 230V (à intégrer directement dans un sèche-serviettes pour le domotiser par exemple).

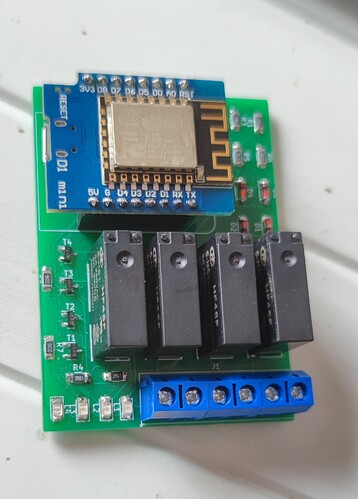

Et pour finir une petite carte pour commander 4 relais en contact sec depuis un Wemos D1 mini(gestion de vannes d’arrosage automatique par exemple)
1 « J'aime »
Salut @Jumi63
A tout hasard partagerais tu le schémas et le PCB ?
Tu utilises quel logiciel ?
Salut
Je serais intéressé sur ce sujet et je voudrais savoir si tu a réussi ou pas ?
