Aide câblage smart LED

Tags: #<Tag:0x00007f5930cf9348>

bonjour,
J’ai acheté d’occasion une smart LED, hélas les fils son débrancher… j’ai essayé de les rebrancher sans schéma. hélas je pense que je me suis trompé.

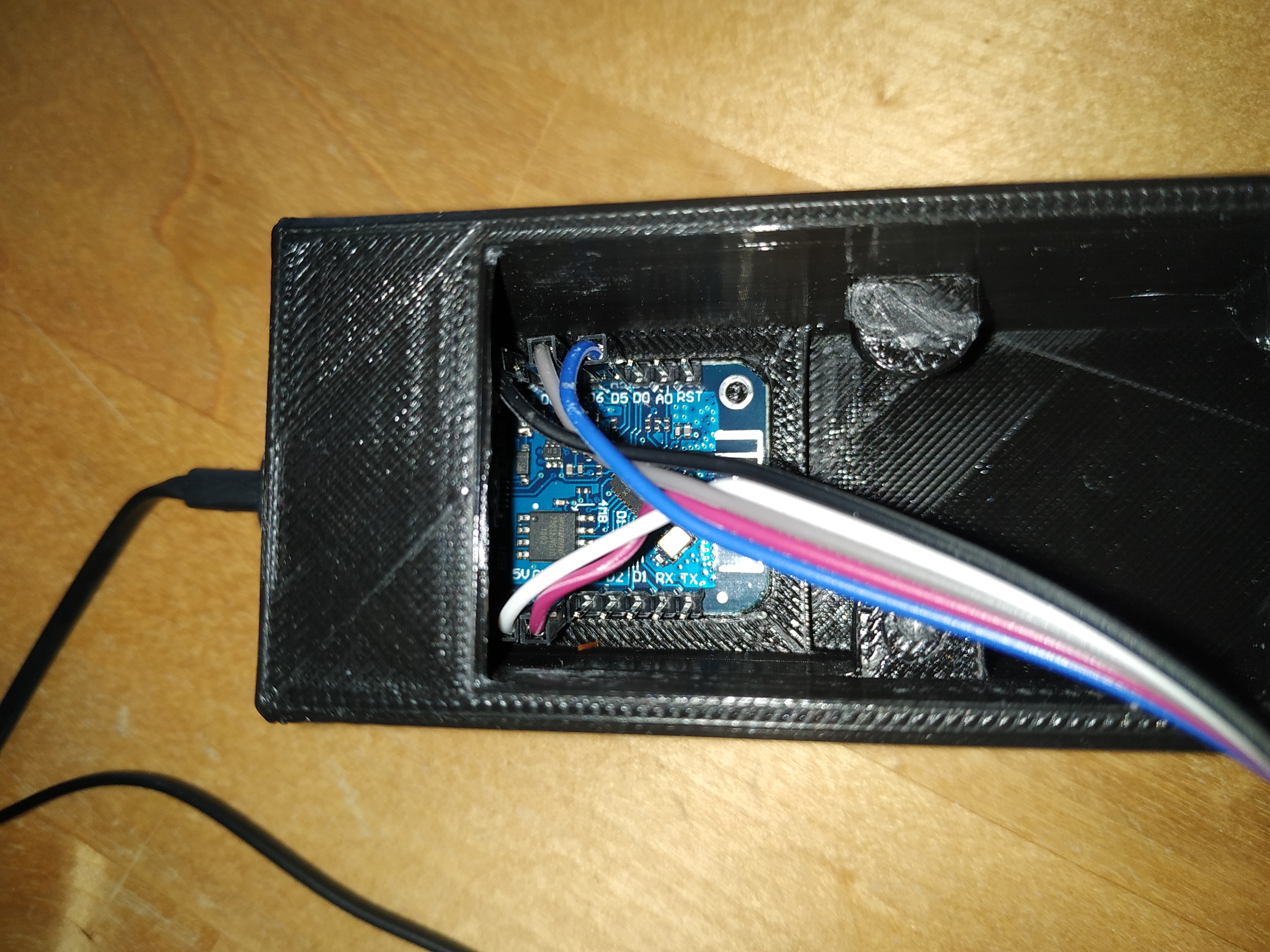

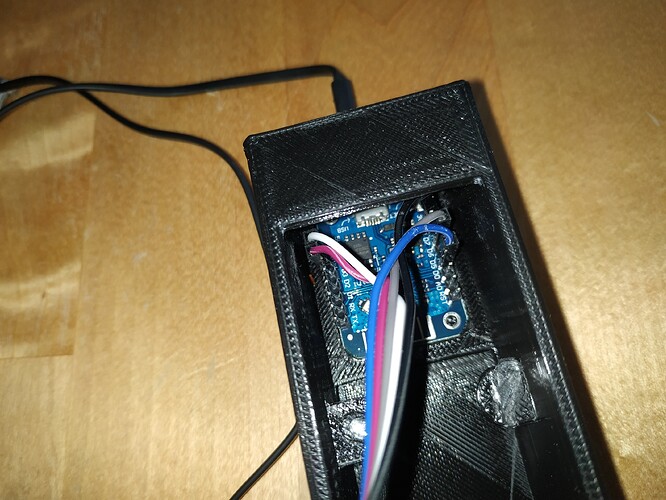

Voici mon montage des câbles si une personne pouvait m’indiquer les bons endroits ou mettre les couleurs de câbles cela serait parfait.
IMG_20200114_103056 IMG_20200114_103119
Merci d’avance pour votre aide.

sans voir l’autre extrémité ou connaitre les paramétres du code du bignou, c’est impossible.
Pourquoi ne pas demander au vendeur ?

Salut,

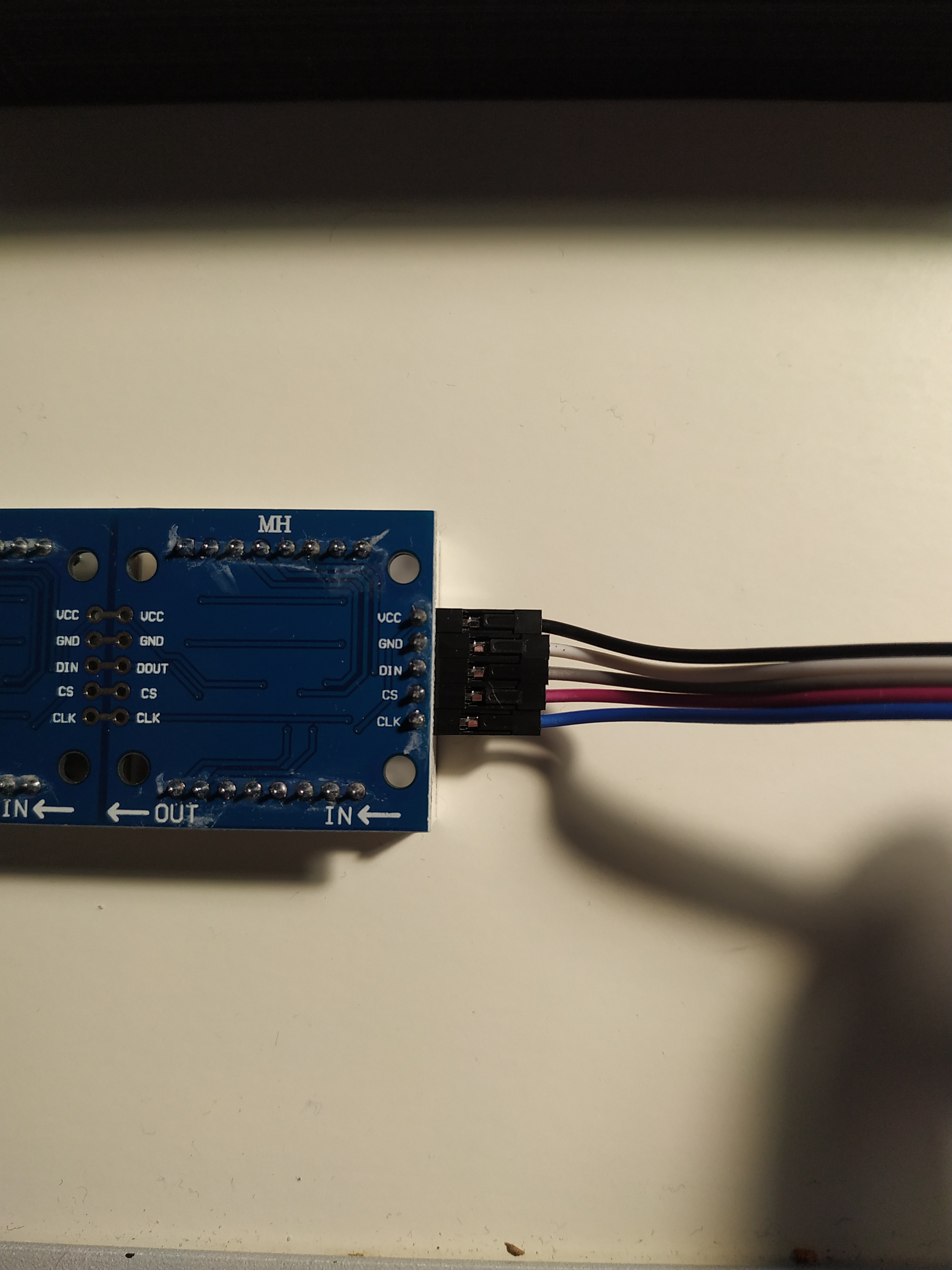

Pour l’autre branchement il est bon vu qu’il n’a pas été débrancher.
IMG_20200114_112441
Car il ne sait pas …

Salut,

As-tu vu ces photos sur l’ancien forum ?
https://forum.jeedom.com/viewtopic.php?t=38527&start=280#p670169

…En espérant que ça puisses t’aider

Salut,
Merci pour les photos mais j’ai du mal à voir les branchements…
