Bonjour,
3 de mes chauffage sont déjà piloter via jeedom. En série sur le fils pilote est monter une diode afin de commander l’arrêt.
J’ai 2 autre chauffage à équiper. Savez vous si je peux monter une seul diode en aval qui desservira tous les fils pilote ? Ca m’éviterais d’avoir Une multitude de diode.
MerCi à vous.
Oui, puisque c’est le fil pilote.
Oui mais au niveau de l’ampérage accepter par la diode ?
Le fil pilote ne fait passer aucune puissance (donc dans la diode non plus), c’est juste pour envoyer les ordres selon le mode de chauffe que vous voulez
Intensité Max du fil pilote sous 230 Volts 0,1 Ampère max
Normalement suivant impédance des récepteurs câblage possible de 10 à 20 radiateurs.
La diode 1N 4007 est un bon compromis !
Je ne connais pas la réf de la mienne je l’ai acheté sur un site Domotique pour piloter les radiateurs. Du même genre que celle la qui est une 1N4007. Mais comme savoir la réf de la mienne ? Elle a une gaine thermo, si je l enleve c est noté dessus ?
Je confirme !

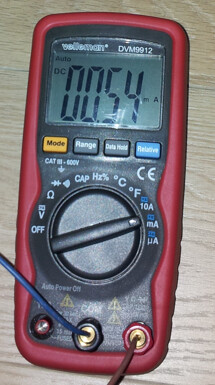

J’avais mesuré, il y a un moment, un courant par fil pilote de 0.54mA :
Mes radiateurs sont commandés directement avec des optotriac MOC3043M (via ESP8266).
D’après la datasheet, cet optotriac n’est pas en mesure de supporter plus de 60mA, à certains endroits j’ai 2 radiateurs sur un opto-triac.
Ce n’est donc absolument pas un circuit de puissance, @dede3828 peux mettre « autant que tu veux » de radiateur (comprendre moins de 1600 radiateurs) sur ta diode 1N4007 qui supporterai 1A.
On choisi la 1N4007 car elle supporte 1000V et 1 Amp …
On pourrait prendre la 1N4004 elle supporte 400V 1A…
La 1N4007 est préconisée voir Standard GIFAM pour plus d’info …
Attention à l’impédance des radiateurs sur l’entréé du fil pilote !
Il y a la possibilité dans le doute de mettre 2 diodes en parallèle ( ou plus ). Se partageant le courant chacune chauffe moins . la gaine thermo n est conseillée que sur les « pattes » pas sur le corps de la diode qui doit dissipée de l energie
