Bonjour,

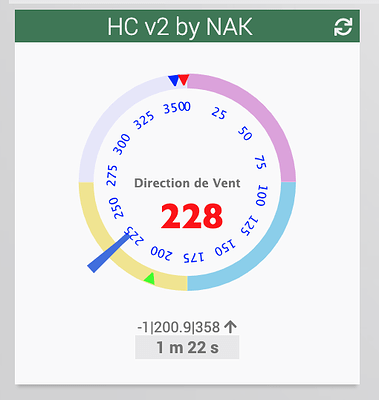

Continuant mon travail et apprentissage sur les highcharts je vous propose ce widget dont le nom est HC v2 by NAK en espérant qu’il vous plaira. En remerciement tous les amis qui travaillent sur les highcharts plus particulièrement @Spine, @LMQT @jpty ainsi que tous les amis qui m’aide à progresser dans ma maitrise de Jeedom plus particulièrement @coke, @mich0111, @Doubledom et bien d’autres car la liste risque d’être longue.
Voici le code du widget:
<div class="JaugeHorizontal-#id# cmd tooltips cmd-widget #history# widget-JaugeHorizontal" title="" data-type="info" data-subtype="numeric" data-template="JaugeHorizontal" data-cmd_id="#id#" >
<!--
// file : /data/customTemplates/dashboard/cmd.info.numeric.JaugeHorizontal.html
// Olive 2021-01-05 10H00 ajout du parametre deformation pour les images en V4.1
// NAK 18-02-2021 02H 30 ajout du parametre nakCircle, tickLength, minorTickLength, minorTickWidth, tickWidth
JPTY PR 2020-02-27 22:00
// JPTY 2020-02-29
// OPTIONS : Voir le début de la section script
// de préférence renseignez les options de la commande min max et unite

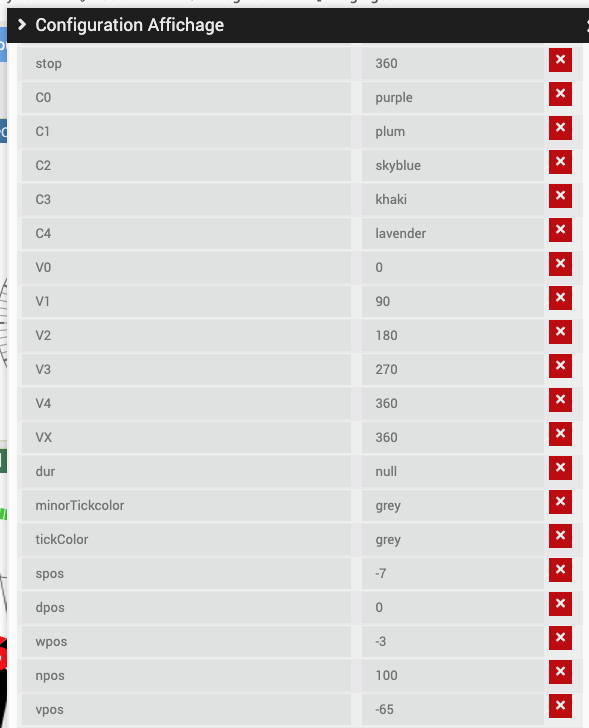

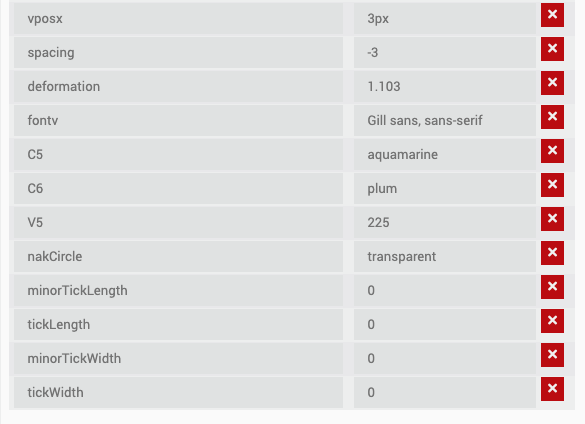

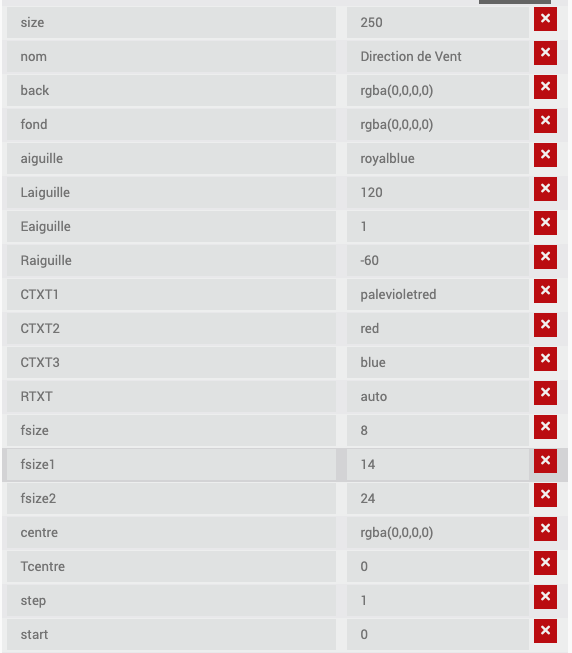

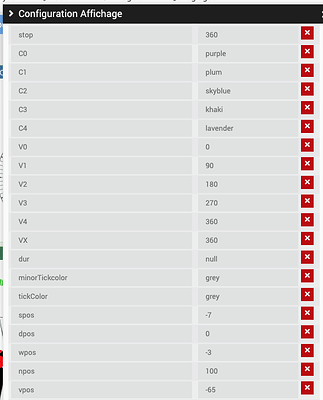

----- Paramètres optionnels widget
size // taille du cadran (déaut 250px)
nom // remplace le nom de la commande par celui de votre choix
back // Couleur de fond du widget (défaut #262626 )
fond // Couleur de fond du cadran (défaut #@@@ )
aiguille // Couleur aiguille (défaut rouge)
Laiguille // Longueur de aiguille (défaut 70)
Eaiguille // Epaisseur de aiguille (défaut 4)
Raiguille // longueur arriere de aiguille (défaut 0)
CTXT1 // Couleur du nom de la commande (défaut green)
CTXT2 // Couleur de la valeur et de l’unité (défaut red)
CTXT3 // Couleur des valeurs et (défaut white)
RTXT //orientation des valeurs des textes (défaut 'auto' 0 horizontal a 360 ...)
fsize // taille des caractères (défaut 12px)
fsize1 // taille des caracteres CTXT1/NOM (défaut 12px)
fsize2 // taille des caracteres CTXT2/VALEUR (défaut 24px)
centre // Couleur de l’axe de l’aiguille (défaut blanc)
Tcentre // Taille de l’axe de l’aiguille (défaut 5)
step // Espacement entre deux valeurs (défaut 2)
start // début cadran (défaut -150 degrés par rapport au nord)
stop // fin cadran (défaut 150 degrés par rapport au nord)
C1 // Couleur 1ère échelle des valeurs (défaut vert)
C2 // Couleur 2ème échelle des valeurs (défaut jaune)
C3 // Couleur 3ème échelle des valeurs (défaut rouge)
C4 // Couleur 4ème échelle des valeurs (défaut rouge)
C5 // Couleur 5ème echelle des valeurs (défaut rouge)
Cmin // couleur valeur mini historique (défaut Bleu) rgba(0,0,0,0) pour cacher
Cmoy // couleur valeur moyenne historique (défaut vert)
Cmax // couleur valeur maxi historique (défaut Rouge)
V0 // Valeur de separation entre la partie DEBUT
V1 // Valeur de separation entre la partie 1 et 2
V2 // Valeur de separation entre la partie 2 et 3
V3 // Valeur de separation entre la partie 3 et 4
V4 // Valeur de separation entre la partie 4 et 5
VX // Valeur de separation entre la partie FIN
dur // affichage de la durée depuis la dernière valeur
minorTickcolor // couleur des ticks mineur
tickColor // couleur des ticks
image // image de fond (défaut pas d'image)
spos // Position des stats (défaut -45px)
dpos // Position duree (défaut -45px)
wpos // position du widget (défaut -15px)
npos // position du nom (défaut 15)
vpos // position de la valeur (défaut -60)
vposx // position horizontal de la valeur (défaut 0)
spacing // espace autour de la jauge défaut (1) peut être négatif essayez -15
deformation // coeficient de deformation de l'image 1 pour une V4.0 , 1.103 pour une v4.1
nakCircle // permet de changer la couleur et le faire disparaitre par transparent
tickLength// control longeur tick (defaut 10)
minorTickLength// control longeur minorTick (defaut 7)
minorTickWidth// control longeur minorTick (defaut 1)
tickWidth //control l'épaisseur minorTick (defaut 2)
-------------------------------------------------------------------------
Les expression de couleurs respectent le format HTML (red, lime, …, #F00, …, #000000, …, rgb(255,0,0), …, rgba(255,0,0,0.5) pour des effets de transparence avec le dernier paramètre entre 0 et 1).
-->
<style>
@font-face {
font-family: "Digital7";
src: url("data/customTemplates/dashboard/cmd.info.numeric.JaugeHorizontal/font/digital-7.ttf") format("truetype");
}
</style>
<div id="JaugeHorizontal#id#"></div>
<style>
#JaugeHorizontal#id# .highcharts-minor-tick { stroke: #minorTickcolor#}
#JaugeHorizontal#id# .highcharts-tick { stroke: #tickColor#}
#JaugeHorizontal#id# .highcharts-grid-line { stroke: none !important;}
#JaugeHorizontal#id# .highcharts-container .highcharts-axis-line { stroke: #nakCircle#;}
<style>
@font-face {
font-family: "Digital7";
src: url("data/customTemplates/dashboard/cmd.info.numeric.JaugeHorizontal/font/digital-7.ttf") format("truetype");
}
</style>
<div id="JaugeHorizontal#id#"></div>
<div id="stat#id#" class="cmdStats #hide_history#" style="position: relative; top:-45px ;">
<span title='Min' class='tooltips'>#minHistoryValue#</span>|<span title='Moyenne' class='tooltips'>#averageHistoryValue#</span>|<span title='Max' class='tooltips'>#maxHistoryValue#</span> <i class="#tendance#"></i>
</div>
<div id="duree#id#" class="value" style="position: relative; top:-45px ;">
<span class="timeCmd#uid# timeCmd label label-default value"></span>
</div>
<style>
#JaugeHorizontal#id# .highcharts-minor-tick { stroke: #minorTickcolor#}
#JaugeHorizontal#id# .highcharts-tick { stroke: #tickColor#}
#JaugeHorizontal#id# .highcharts-grid-line { stroke: none !important;}
#JaugeHorizontal#id# .highcharts-container .highcharts-axis-line { stroke: #nakCircle#;}
</style>
<script>
var nom#id# = ('#nom#' !='#'+'nom#') ? "#nom#":"#name#"; // remplace le nom de la commande par celui de votre choix
var size#id# = ('#size#' !='#'+'size#') ? "#size#":"250px"; // taille du cadran
var back#id# = ('#back#' !='#'+'back#') ? "#back#":"transparent"; // couleur fond exterieur au cadran
var fond#id# = ('#fond#' !='#'+'fond#') ? "#fond#":"rgba(0,0,0,0)"; // couleur fond du cadran
var aiguille#id# = ('#aiguille#' !='#'+'aiguille#') ? "#aiguille#":"#F00"; // couleur aiguille défaut rouge
var Laiguille#id# = ('#Laiguille#' !='#'+'Laiguille#') ? "#Laiguille#":"70"; // Longueur de aiguille
var Eaiguille#id# = ('#Eaiguille#' !='#'+'Eaiguille#') ? "#Eaiguille#":"4"; // Epaisseur de aiguille
var Raiguille#id# = ('#Raiguille#' !='#'+'Raiguille#') ? "#Raiguille#":"0"; // Longueur arriere de aiguille
var CTXT1#id# = ('#CTXT1#' !='#'+'CTXT1#') ? "#CTXT1#" :"green"; // couleur texte 1 NOM
var CTXT2#id# = ('#CTXT2#' !='#'+'CTXT2#') ? "#CTXT2#" :"red"; // couleur texte 2 VALEUR
var CTXT3#id# = ('#CTXT3#' !='#'+'CTXT3#') ? "#CTXT3#" :"white"; // couleur texte 3 echelle
var RTXT#id# = ('#RTXT#' !='#'+'RTXT#') ? "#RTXT#" :'auto'; // rotation texte valeurs
var fsize1#id# = ('#fsize1#' !='#'+'fsize1#') ? "#fsize1#" :"12px"; // taille des caracteres CTXT1/NOM
var fsize2#id# = ('#fsize2#' !='#'+'fsize2#') ? "#fsize2#" :"24px"; // taille des caracteres CTXT2/VALEUR
var fsize#id# = ('#fsize#' !='#'+'fsize#') ? "#fsize#" :"12px"; // taille des caracteres CTXT3
var centre#id# = ('#centre#' !='#'+'centre#') ? "#centre#" :"#FFF"; // blanc
var Tcentre#id# = ('#Tcentre#' !='#'+'Tcentre#') ? "#Tcentre#" :"5"; // taille du centre
var step#id# = ('#step#' !='#'+'step#') ? "#step#" :"2"; // espacement des valeurs
var start#id# = ('#start#' !='#'+'start#') ? "#start#" :"-130"; // début compteur
var stop#id# = ('#stop#' !='#'+'stop#') ? "#stop#" :"130"; //fin compteur
var C1#id# = ('#C1#' !='#'+'C1#') ? "#C1#":"rgba(0,0,0,0)"; //VERT COULEUR 1ER PARTIE
var C2#id# = ('#C2#' !='#'+'C2#') ? "#C2#":"rgba(0,0,0,0)"; //JAUNE COULEUR 2IEME PARTIE
var C3#id# = ('#C3#' !='#'+'C3#') ? "#C3#":"rgba(0,0,0,0)"; //ROUGE COULEUR 3IEME PARTIE
var C4#id# = ('#C4#' !='#'+'C4#') ? "#C4#":"rgba(0,0,0,0)"; //ROUGE COULEUR 4IEME PARTIE
var C5#id# = ('#C5#' !='#'+'C5#') ? "#C5#":"rgba(0,0,0,0)"; //ROUGE COULEUR 5IEME PARTIE
var Cmin#id# = ('#Cmin#' !='#'+'Cmin#') ? "#Cmin#":"#00F"; //BLEU STAT MIN
var Cmoy#id# = ('#Cmoy#' !='#'+'Cmoy#') ? "#Cmoy#":"#0F0"; //VERT STAT MOYENNE
var Cmax#id# = ('#Cmax#' !='#'+'Cmax#') ? "#Cmax#":"#F00"; //ROUGE STAT MINI
var V0#id# = ('#V0#' !='#'+'V0#') ? "#V0#":"#minValue#"; // valeur de separation entre la partie 0 et 1
var V1#id# = ('#V1#' !='#'+'V1#') ? "#V1#":"#minValue#"; // valeur de separation entre la partie 1 et 2
var V2#id# = ('#V2#' !='#'+'V2#') ? "#V2#":"#minValue#"; // valeur de separation entre la partie 2 et 3
var V3#id# = ('#V3#' !='#'+'V3#') ? "#V3#":"#maxValue#"; // valeur de separation entre la partie 3 et 4
var V4#id# = ('#V4#' !='#'+'V4#') ? "#V4#":"#maxValue#"; // valeur de separation entre la partie 4 et 5
var VX#id# = ('#VX#' !='#'+'VX#') ? "#VX#":"#maxValue#"; // valeur de separation entre la partie 5 et 6
var dur#id# = ('#dur#' !='#'+'dur#') ? "#dur#":"oui";
var stat#id# = ('#stat#' !='#'+'stat#') ? "#stat#":"oui";
var VminHist#id# = ('#minHistoryValue#' !='#'+'minHistoryValue#') ? "#minHistoryValue#":"0";
var VmoyHist#id# = ('#averageHistoryValue#' !='#'+'averageHistoryValue#') ? "#averageHistoryValue#":"0";
var VmaxHist#id# = ('#maxHistoryValue#' !='#'+'maxHistoryValue#') ? "#maxHistoryValue#":"0";
var image#id# = ('#image#' !='#'+'image#') ? "#image#":null;
var deformation#id# = ('#deformation#' !='#'+'deformation#') ? "#deformation#":"1.103";
var spos#id# = ('#spos#' !='#'+'spos#') ? "#spos#":'-45px'; // STAT
var dpos#id# = ('#dpos#' !='#'+'dpos#') ? "#dpos#":'-45px'; // DUREE
var wpos#id# = ('#wpos#' !='#'+'wpos#') ? "#wpos#":'0px'; // Widget
var npos#id# = ('#npos#' !='#'+'npos#') ? "#npos#":'15'; // Nom
var vpos#id# = ('#vpos#' !='#'+'vpos#') ? "#vpos#":'-80'; // vertical Valeur
var vposx#id# = ('#vposx#' !='#'+'vposx#') ? "#vposx#":'0'; //horizontal Valeur
var spacing#id# = ('#spacing#' !='#'+'spacing#') ? "#spacing#":'1'; // espace autour de la jauge
var fontv#id# = ('#fontv#' !='#'+'fontv#') ? "#fontv#":'Digital7'; //font Valeur Digital7,arial
var minorTickLength#id# = ('#minorTickLength#' !='#'+'minorTickLength#') ? "#minorTickLength#":'7'; // minorTickLength
var tickLength#id# = ('#tickLength#' !='#'+'tickLength#') ? "#tickLength#":'10'; // tickLength
var minorTickWidth#id# = ('#minorTickWidth#' !='#'+'minorTickWidth#') ? "#minorTickWidth#":'2'; // minorTickWidth
var tickWidth#id# = ('#tickWidth#' !='#'+'tickWidth#') ? "#tickWidth#":'1'; // tickWidth
VminHist#id#=parseFloat(VminHist#id#);
VmoyHist#id#=parseFloat(VmoyHist#id#);
VmaxHist#id#=parseFloat(VmaxHist#id#);
var VminRealHist#id#=VminHist#id#;
var VmoyRealHist#id#=VmoyHist#id#;
var VmaxRealHist#id#=VmaxHist#id#;
V0#id#=parseFloat(V0#id#);
V1#id#=parseFloat(V1#id#);
V2#id#=parseFloat(V2#id#);
V3#id#=parseFloat(V3#id#);
V4#id#=parseFloat(V4#id#);
VX#id#=parseFloat(VX#id#);
npos#id#=parseFloat(npos#id#);
spos#id#=parseFloat(spos#id#);
vpos#id#=parseFloat(vpos#id#);
vposx#id#=parseFloat(vposx#id#);
spacing#id#=parseFloat(spacing#id#);
size2#id#=parseFloat(size#id#) * parseFloat(deformation#id#);
Raiguille#id#=parseFloat(Raiguille#id#);
if(RTXT#id# != 'auto') { RTXT#id#=parseFloat(RTXT#id#); }
CTXT3#id# = CTXT3#id# + " !important";
$('#JaugeHorizontal#id#').css('width',size#id#);
$('#JaugeHorizontal#id#').css('height',size2#id#);
$('#JaugeHorizontal#id#').css('position','relative');
$('#JaugeHorizontal#id#').css('top',wpos#id#); // Position du Widget
$('#stat#id#').css('top',spos#id#); // Position des stats
$('#duree#id#').css('top',dpos#id#); // Position duree
if ( VminHist#id# == 0 && VmoyHist#id# == 0 && VmaxHist#id# == 0 ) {
Cmin#id# = Cmoy#id# = Cmax#id# = '#00000000';
}
else { // limitation des taquets d'historique à 2% de la plage
var plage = (VX#id# - V0#id#) *.02;
if ( VminHist#id# < V0#id# ) {
VminRealHist#id# = VminHist#id#;
VminHist#id# = V0#id# - plage;
}
else if ( VminHist#id# > VX#id# ) {
VminRealHist#id# = VminHist#id#;
VminHist#id# = VX#id# + plage;
}
if ( VmoyHist#id# < V0#id# ) {
VmoyRealHist#id# = VmoyHist#id#;
VmoyHist#id# = V0#id# - plage;
}
else if ( VmoyHist#id# > VX#id# ) {
VmoyRealHist#id# = VmoyHist#id#;
VmoyHist#id# = VX#id# + plage;
}
if ( VmaxHist#id# < V0#id# ) {
VmaxRealHist#id# = VmaxHist#id#;
VmaxHist#id# = V0#id# - plage;
}
else if ( VmaxHist#id# > VX#id# ) {
VmaxRealHist#id# = VmaxHist#id#;
VmaxHist#id# = VX#id# + plage;
}
}
var chart#id#;
chart#id# = new Highcharts.Chart({
chart: {
renderTo: 'JaugeHorizontal#id#',
type: 'gauge',
plotBackgroundColor: back#id#,
plotBackgroundImage: image#id#,
plotBorderWidth: 0,
plotBorderColor: back#id#,
plotShadow: false,
spacingTop: spacing#id#, spacingLeft: spacing#id#, spacingRight: spacing#id#, spacingBottom: spacing#id#
},
title: { text: '', verticalAlign: 'bottom'
},
credits: { enabled: false },
pane: {
startAngle: start#id#,
endAngle: stop#id#,
background: [{
backgroundColor: fond#id#,
borderWidth: 0,
outerRadius: '100%',
innerRadius: '0%'
}]
},
exporting : { enabled: false },
plotOptions: {
series: { dataLabels: { enabled: false }
},
gauge: {
dial: {
radius:Laiguille#id#,
rearLength:Raiguille#id#,
backgroundColor: aiguille#id#,
baseWidth:Eaiguille#id#,
topWidth:7,
borderWidth: 0,
borderColor: aiguille#id#
},
pivot: {
radius: Tcentre#id#,
borderWidth: 1,
borderColor:centre#id#,
backgroundColor: centre#id#
}
}
},
yAxis: {
lineColor: 'red',
lineWidth: 0,
min: V0#id#,
max: VX#id#,
minorTickInterval: 'auto',
minorTickWidth: minorTickWidth#id#,
minorTickLength: minorTickLength#id#,
minorTickPosition: 'outside',
tickPixelInterval: 50,
tickWidth: tickWidth#id#,
tickPosition: 'outside',
tickLength: tickLength#id#,
labels: {
step: step#id#,
rotation: RTXT#id#,
padding: 0 ,
style: {
color: CTXT3#id# ,
fontSize: fsize#id#
}
},
title: {
text: '#state#',
style: {
color: 'crimson',
fontWeight: 'bold',
fontSize: fsize#id#
},
},
plotBands: [
{ from: V0#id#, to: V1#id#, color: C1#id# }, // green couleur 1
{ from: V1#id#, to: V2#id#, color: C2#id# }, // yellow couleur 2
{ from: V2#id#, to: V3#id#, color: C3#id# }, // yellow couleur 3
{ from: V3#id#, to: V4#id#, color: C4#id# }, // yellow couleur 4
{ from: V4#id#, to: VX#id#, color: C5#id# }, // red couleur 5
]
},
series: [
{ name: 'Valeur',
data: [
{ id: 'valeur',
y: 0,
dial: {
}
}
],
enableMouseTracking: false
},
{ name: 'Minimum',
data: [
{ id: 'min',
y: VminHist#id#,
dial: {
radius: '99%',
baseWidth: 1,
topWidth: 8,
baseLength: '90%',
rearLength: '-90%',
backgroundColor: Cmin#id#,
borderColor: Cmin#id#
}
}
],
tooltip: { valueSuffix: VminRealHist#id#
}
},
{ name: 'Moyenne',
data: [
{ id: 'moy',
y: VmoyHist#id#,
dial: {
radius: '99%',
baseWidth: 1,
topWidth: 8,
baseLength: '90%',
rearLength: '-90%',
backgroundColor: Cmoy#id#,
borderColor: Cmoy#id#
}
}
],
tooltip: { valueSuffix: VmoyRealHist#id#
}
},
{ name: 'Maximum',
data: [
{ id: 'max',
y: VmaxHist#id#,
dial: {
radius: '99%',
baseWidth: 1,
topWidth: 8,
baseLength: '90%',
rearLength: '-90%',
backgroundColor: Cmax#id#,
borderColor: Cmax#id#
}
}
],
tooltip: { valueSuffix: VmaxRealHist#id#
}
}
],
tooltip: { followPointer: true,
padding: 4,
formatter: function (tooltip) {
if( this.series.name == 'Minimum')
return ('Minimum ' + VminRealHist#id#);
else if( this.series.name == 'Moyenne')
return ('Moyenne ' + VmoyRealHist#id#);
else if( this.series.name == 'Maximum')
return ('Maximum ' + VmaxRealHist#id#);
else
return tooltip.defaultFormatter.call(this, tooltip);
}
}
})
jeedom.cmd.update['#id#'] = function(_options){
var valeur = parseFloat(_options.display_value);
var valeur2 = _options.collectDate;
$('.cmd[data-cmd_id=#id#]').attr('title','Date de valeur : '+_options.valueDate+'<br/>Date de collecte : '+_options.collectDate);
chart#id#.yAxis[0].setTitle(
{ text: nom#id# , style: { color: CTXT1#id#, fontWeight: 'bold', fontSize: fsize1#id# } , y: npos#id# ,x:0 }
);
chart#id#.setTitle(
{ text: (valeur) + ' #unite#', style: { fontWeight: 'bold', fontFamily: fontv#id#, color: CTXT2#id#, fontSize: fsize2#id# }, y:vpos#id#,x:vposx#id#}
);
// limitation aiguille contribution JPTY
var plage = (VX#id# - V0#id#) *.02;
if ( valeur < V0#id# ) valeur = V0#id# - plage;
else if ( valeur > VX#id# ) valeur = VX#id# + plage;
chart#id#.series[0].data[0].update(valeur);
if( dur#id# == "oui"){
jeedom.cmd.displayDuration(_options.valueDate, $('.cmd[data-cmd_id=#id#] .timeCmd#uid#'));
}
}
jeedom.cmd.update['#id#']({display_value:'#state#',valueDate:'#valueDate#',collectDate:'#collectDate#'});
</script>
</div>
Et voici les options d’affichage:
Certains options ne sont pas utiles dans la présentation actuelle mais seront utiles dans d’autres usages ce que rend ce widget parmis les widget highcharts le plus customisable et je continuerais d’ajouter d’autres options dans la v3 qui est en cours de test.
Espérant que cela vous plaira, très cordialement à tous
