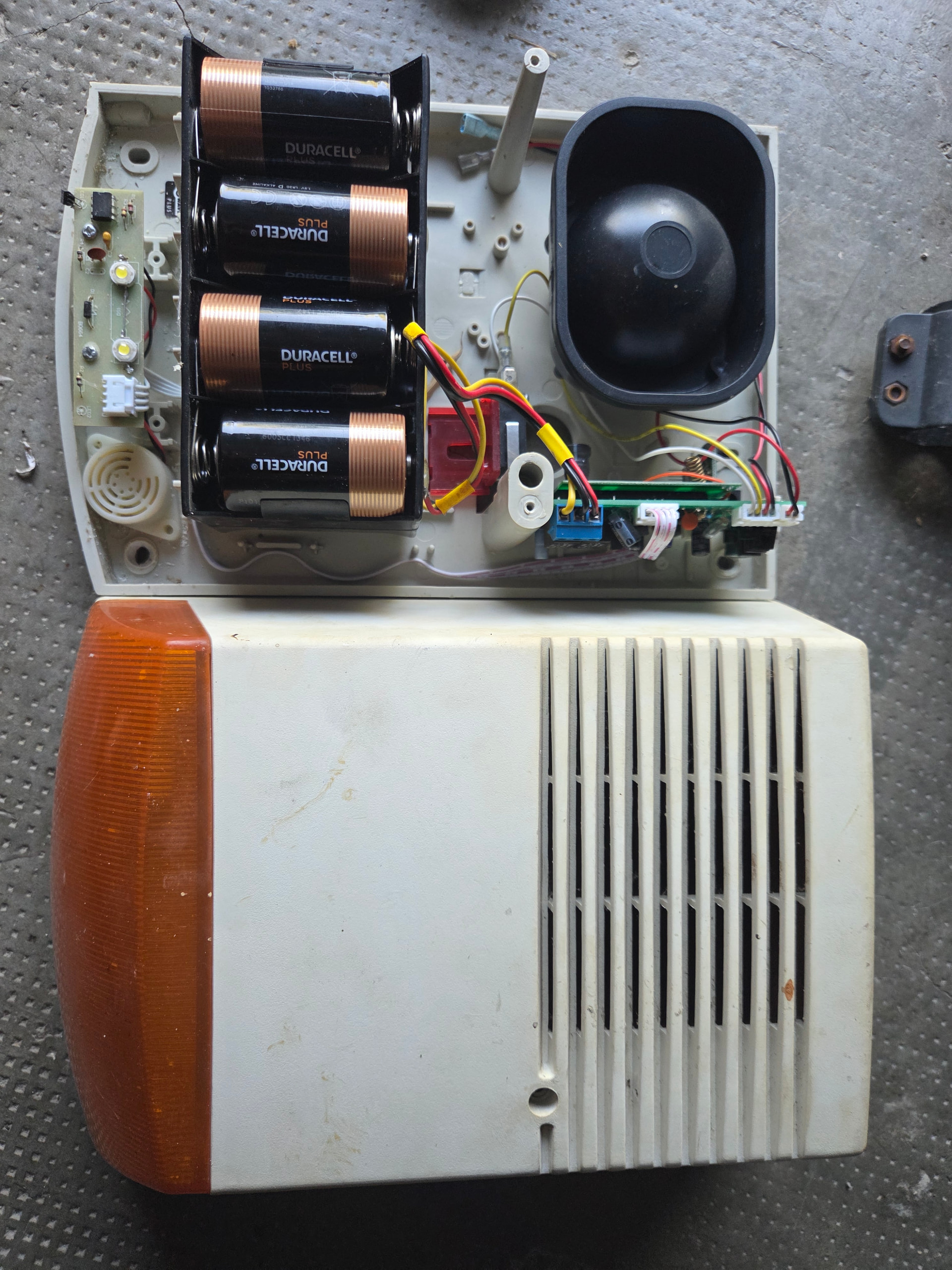

Bonjour, j’ouvre un sujet car je désespère à inclure un vieux module Alarme zwave que j’avais acheté a un bricoleur il y a presque10 ans. En effet je me demandais si lun de vous connait cette sirene en photo ci dessous car je ne me souviens plus comment faire un reset ou même l’inclure dans un reseau zwave.
Est ce que l’un d’entre vous la connait? Ou l’aurait?
Pour me rappeler comment la reinclure dans mon reseau zwave.
merci par avance
Couturlu
Bonjour,
C’est du DIY.
Il faudrait donc des photos des cartes. Une référence dessus ?
Un bouton poussoir est présent ?
Salut. Merci de ton aide… ya effectivement un bouton. Entouré en blanc ci dessous.

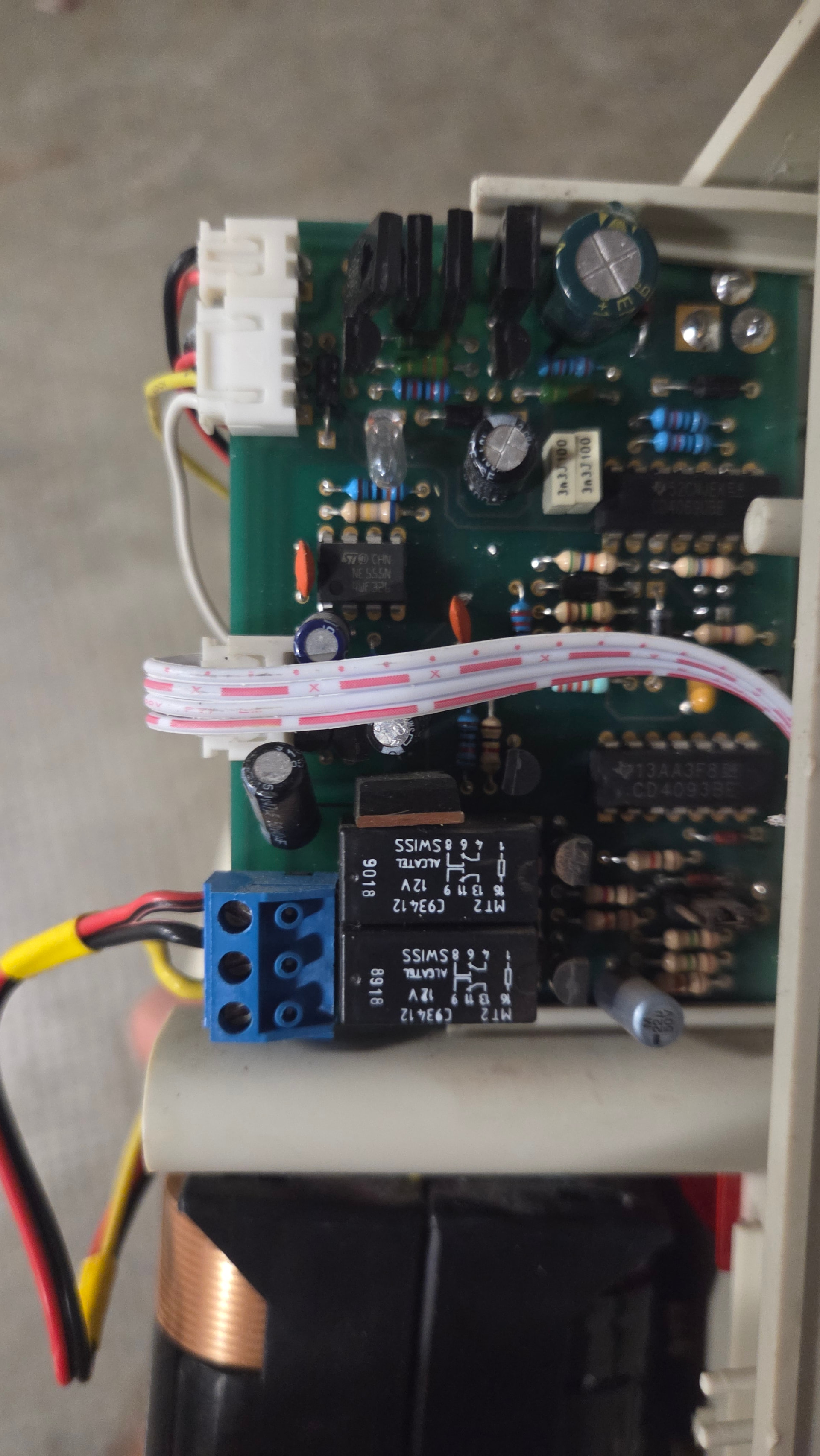

Et photo de la carte DIY… Mais ca me semble compliqué sauf si quelqu’unauant la meme ne fasse signe.
Bonjour,
Hummm… Ce n’est pas du DIY ça : PCB double face à trous métallisés et sérigraphiés, c’est de la fabrication industrielle et pas vraiment à portée d’un particulier (sauf à le faire faire par un site comme JLCPCB).
Reste à voir s’il y a une référence inscrite quelque part.
En tout cas c’est de la ‘veille’ électronique des années 80. Les trois circuits intégrés (CMOS) qu’on peut voir sont (de G. à D. et de haut en bas) :
Et aucun composant CMS, très commun aujourd’hui, que des composants passifs standards (résistances et capcités), pas de micro-contrôleur non plus visiblement. La logique de ce module (relativement simple) est donc ‘câblée’ en dur.
Sans référence, ça va être difficile de faire de la rétro-ingénierie. Il faudrait soit retrouver le schémas de ces cartes, soit le déduire par rapport aux CI, ou à défaut y aller à l’aveuglette avec les boutons poussoirs présents (s’il y en a plusieurs…).
Je pense pas que ça doit tellement évident de faire un montage DIY qui sache communiquer en zwave. a mon avis ce qui à été nommé DIY c’est plus l’intégration d’un module industriel qui sache communiquer en zwave à une sirène non domotique à la base
Ok, je suis en effet d’accord vu la différence de techno entre les deux PCB visibles.

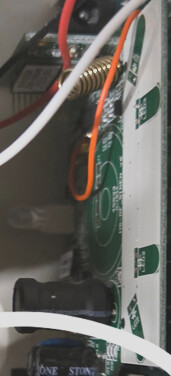

Car en y regardant bien, je pense que la partie zwave est concentrée ici sur ce petit module additionnel au fond avec son antenne en spirale au premier plan :
Mais là on voit bien des composants CMS (diodes LED ?, résistances…). Et c’est sans doute sur ce PCB qu’il faudra chercher un ou des boutons poussoirs (soudés en CMS aussi sans doute) pour permettre son inclusion.
L’autre PCB plus rustique doit gérer la logique interne, comme je l’ai déjà dit…
Quant au bouton poussoir évoqué plus haut, sauf erreur je pense que c’est une sécurité anti-ouverture du coffret, donc rien à voir avec une initialisation quelconque ou un reset (et qui serait placé de façon plutôt étrange, car trop facilement accessible…). Pour le confirmer, il devrait y avoir un ‘doigt’ en plastique sur l’envers de la face avant qui s’engage dans l’orifice de l’entretoise, de façon à l’actionner à la fermeture de la face avant.
Merci. Bien vu effectivement maintenant que tu le dis le DIY c’était d’adapter en zwave une sirène a compression standard. A l’époque il n’existait rien en zwave.
Le bouton poussoir dont tu parles est effectivement une sécurité mais il me semble que ca servait aussi de contrôle. Je vais tester le trou comme suggéré.

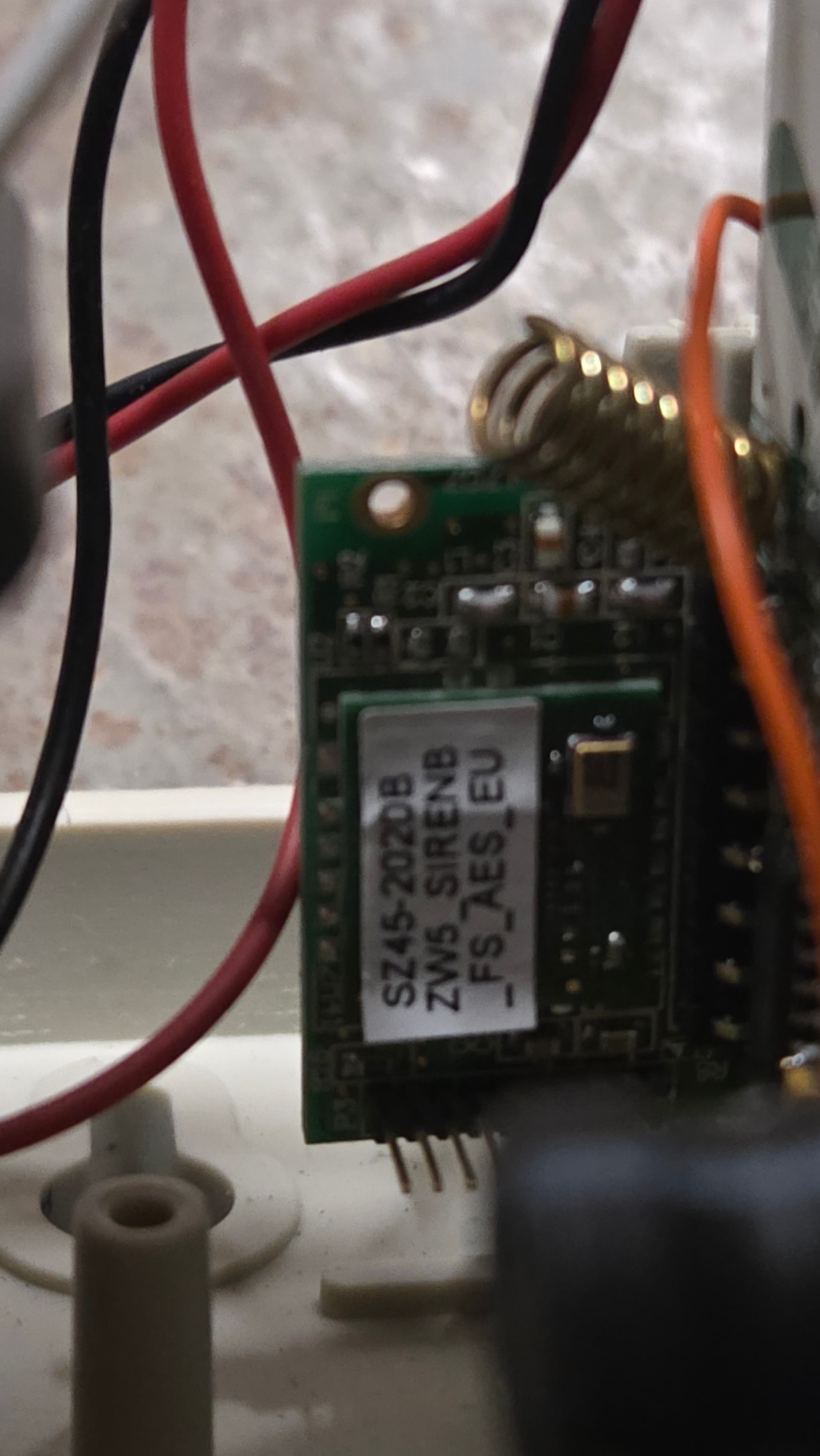

Voilà une photo plus précise de la carte zwave ajoutée dessus.
Effectivement ça va pas être facile de la faire remarcher.
Je tente… merci en tout cas de votre aide.
Couturlu
avant de t’acharner sur le bouton, tente une EXCLUSION depuis ton controleur, meme si le module a jamais été appairé chez toi. l’exclusion zwave est générique, n’importe quel controleur peut sortir un module d’un réseau qu’il connait pas, et ca le remet a zero. ensuite seulement tu lances l’inclusion. sur les vieux modules c’est souvent le meme bouton pour les deux, la différence c’est le nombre d’appuis ou la durée.
si rien ne se passe, coupe l’alim complètement une minute avant de retenter. ya des modules de cette génération qui se mettent dans un état bizarre et qui ne réveille plus leur radio tant qu’ils ont pas été redémarré proprement.
sinon je trouve ca plutot chouette une sirène bricolée qui tient dix ans. aujourdhui t’achetes du matos connecté a 80 balles qui te lache au bout de deux hivers, donc si ya une chance de la récuperer moi je tenterais jusqu’au bout
Bonjour,
J’ai fait quelques recherches ce matin, et voici le résultat de ce que j’ai découvert par rapport aux photos publiées et aux références lisibles.
Il s’agit donc en effet du PCB d’un module zwave visiblement rajouté à une sirène plus basique et plus ancienne de conception.
J’ai retrouvé ce module référencé SZ45-202DB ZW5_SIRENB_FS_AES_EU, dans une sirène modèle ZM1601 de la société Vision.
La data base de FCCID.io (Federal Communications Commission, qui est l’organisme de certification US par rapport aux fréquences utilisées dans les appareils électroniques) est en libre accès et permet surtout d’identifier ce type de module grâce aux photos jointes à leurs fiches.

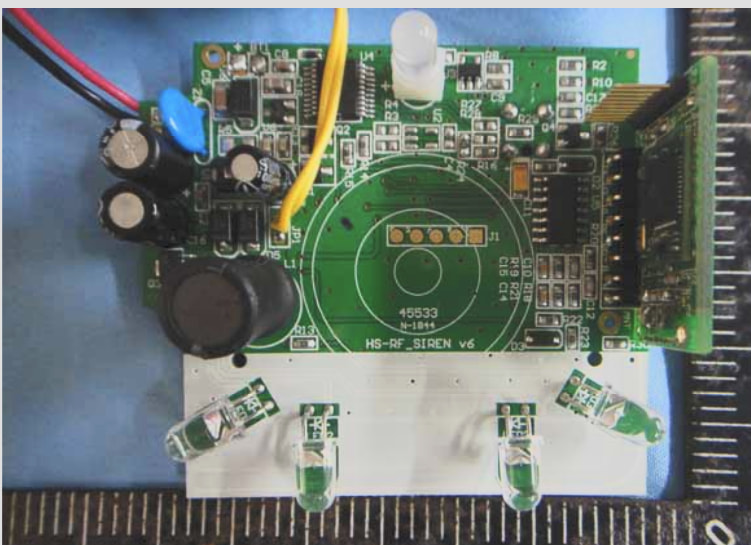

Le voici en photo dans la database (voir ici : https://fccid.io/KFR-ZM1601US-5/Internal-Photos/Internal-Photos-2752847):
Avec à droite, le module RF zwave implanté verticalement.
Ce module est pratiquement le même que celui intégré dans la sirène en question, à quelques détails près : il y a des LEDS soudées à l’avant sur le PCB (seule la LED RGB dans le fond est présente sur les deux modules), et pas d’antenne spirale soudée non plus (mais je n’ai aucun doute du coup sur sa fonction vu la pastille sur laquelle elle est câblée, qui est en contact direct avec l’antenne de base imprimée sur le PCB).

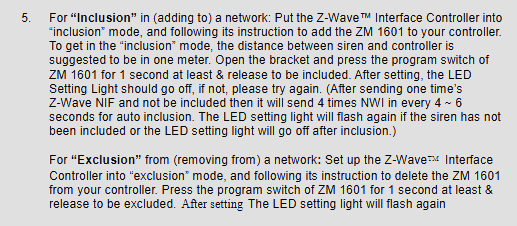

Aussi je pense qu’on peut considérer que son inclusion se fait conformément à ce qui est décrit dans la notice du ZM1601.
(Voir ici : https://fccid.io/KFRZM1601US5/User-Manual/Users-Manual-2752845)

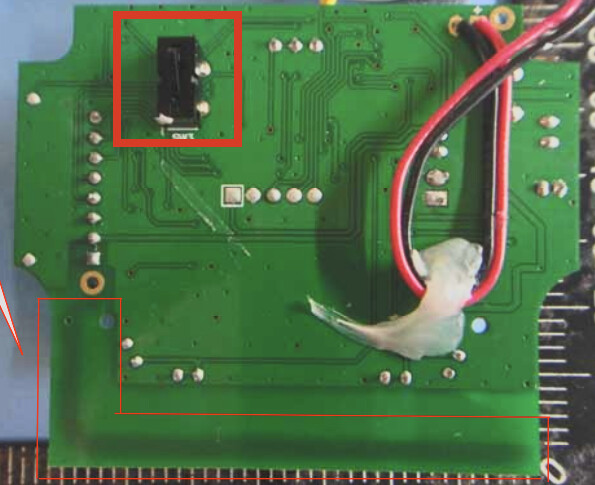

Reste à identifier le bouton poussoir ‘program switch’. Je ne le vois pas sur les photos publiées ici, mais il doit y être forcément et de plus je pense qu’il ne doit pas y en avoir beaucoup, si ce n’est le seul… Peut-être s’agit-il de celui-ci, soudé à l’envers du PCB :
[EDIT : Il s’agit bien de ce bouton poussoir, j’avais lu trop vite la notice…
Il doit donc -en principe- être derrière le PCB de ce module dans la sirène, mais pas facilement accessible vu sa position :
[/EDIT]

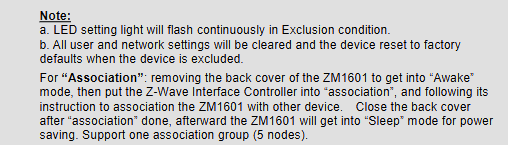

La LED dont il est question dans la notice doit se référer à la LED RGB soudée sur le PCB.
J’espère qu’avec ces éléments, il devrait y avoir moyen de le ressusciter …
Salut a vous et particulièrement à Daniel… tu m’impressionnes car tu as raison pour tout…par contre malheureusement je n’ai pas réussi. Peut etre qu’un des conposants a lâché ou un peu oxydé car stocké à l’extérieur…
Donc choux blanc, je vais pas batailler plus. Par contre si toi ou quelqu’un d’autre est intéressé je suis prêt à la donner pour qui veut. Si ca peut faire un heureux j’en serai content.
Encoremerci de ton precieux temps et bonne continuation.
Couturlu
Bonjour,
Désolé d’apprendre que finalement ça ne fonctionne pas, ç’aurait été un beau sauvetage ! Dommage…
Sinon de rien, pour ma part j’ai également pris beaucoup de plaisir à étudier ce cas !
