Logciel schéma de câblage

[Bben]

Bonjour à tous,

Je suis à la recherche d’un logiciel pour figurer les câblage pour un projet à base de wemos, relay, led, boutons, convertisseur, etc…

Je cherche un truc très figuratif, avec les images des composants, donc pasz juste un diagramme au sens strict, pour mieux préparer l’intégration sur une plaque de prototypage.

Je suis tombé sur « virtual breadboard », mais pas de wemos, ni esp8266, ni node MCU, bref pas satisfaisant, mais bien dans l’esprit de ce que je recherche.

Est ce que vous avez des références? préférentiellement gratuite vu l’usage que je vais en avoir.

J’ai oublié, si possible pas en ligne, vu ma connexion…!

Merci
Ben

[bbreton]

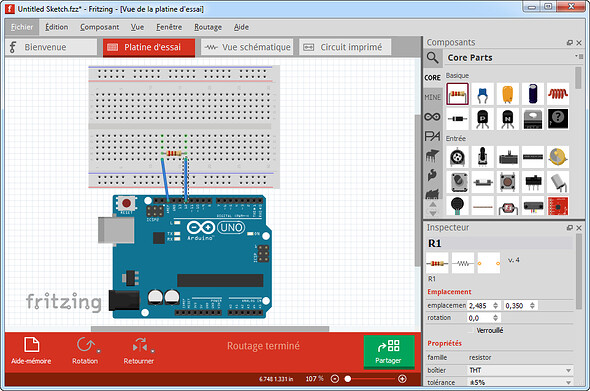

Fritzing celui-ci est pas mal.

[Bben]

Merci bbreton,

Ce qui m’avait refroidi au premier abord c’est le 9$ à sortir sans savoir si ça peut aller, mais vu le nombre de partie custom qu’on trouve, je vais peut être lui laisser sa chance!

[minipouch]

Salut, je ne sais plus bien où je l’ai trouvé mais moi, je n’ai rien payé… à mon avis, une petite recherche s’impose.

[romanais]

https://www.electroschematics.com/fritzing-software-download/

[Bben]

Merci, j’ai trouvé 2/3 liens, parfois pointant vers des version béta…
En tout cas bcp de contenu additionnel un peu partout!

[anon7911623]

Hello,

J’ai pris la beta pour tester, du coup merci
