Bonjour à toute la communauté ! Je suis un grand débutant en domotique, mais après tout il paraît qu’il n’y a pas d’âge pour s’initier, s’améliorer, et oser poser des questions…
En mettant de côté pour le moment tout ce qui est plugins, box ou autre (même si ça viendra après), j’ai vu cet article qui me semblait facile pour commencer :

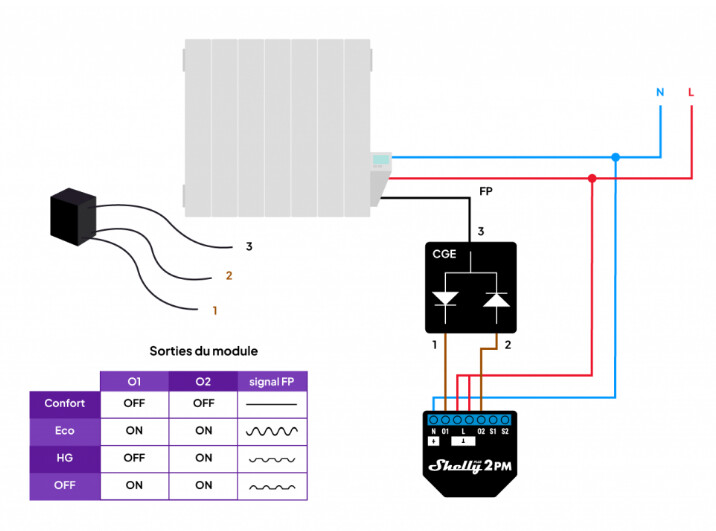

Je me suis donc dit « youpi je vais pouvoir me lancer, tout est en pas à pas », mais voilà… je bloque d’entrée de jeu sur les branchements à réaliser. Autant j’arrive à lire le schéma de branchement de la 2PM, autant je me demande comment câbler le 2e boitier … est-ce celui marqué « CGE » sur leur schéma ??
Bref, vous vous apercevez que je suis une bille en tout, finalement, mais ça me plairait de comprendre, même si c’est petit à petit…
Donc si une bonne âme passe par ici, et prend le temps de me répondre, je la remercie grandement par avance !
Bonjour,
le petit boitier « CGE » à 3 fils : il faut les repérer soigneusement pour ne pas griller ce boitier.
le plus important est de bien repèrer le fil 3 qui va sur l’entrée fil pilote du radiateur.
Ensuite si il y a une inversion entre les fils 1 et 2 (qui vont sur les bornes O1 et O2 du module shelly) pas de risque de griller quoique ce soit la seule conséquence d’une inversion c’est qu’en demandant
Hors gel on aura arret radiateur et inversement. Il suffira alors d’inverser les deux fils en cause pour rétablir l’éxacution du bon ordre (mais pas touche au fil 3 qui va sur borne fil pilote radiateur)
Mais si je comprends (un peu), c’est juste un boitier de diodes ? le boitier dont tu parles est difficilement trouvable, je peux en bricoler un avec deux diodes ?
du coup je sais même pas comment câbler ce module complémentaire
Merci, en tout cas, prfalken !
Les diodes acceptant la phase sur chacune de leurs branches, je ne vois pas trop le risque de griller le boîtier ? Je ne suis pas électronicien et une explication m’intéresse.
Par contre, que cela ne fonctionne pas comme voulu ==> oui.
