Je tourne en rond depuis plusieurs heures à brancher/débrancher/éteindre le courant/rallumer…
Je bloque… Je me tourne vers vous !
J’ai deux interrupteurs va et vient qui pilotent une lampe, je voulais remplacer ces deux va et vient par des poussoirs Aqara H1… et là c’est le drame…

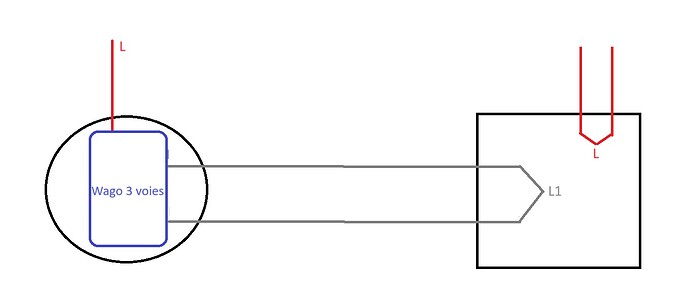

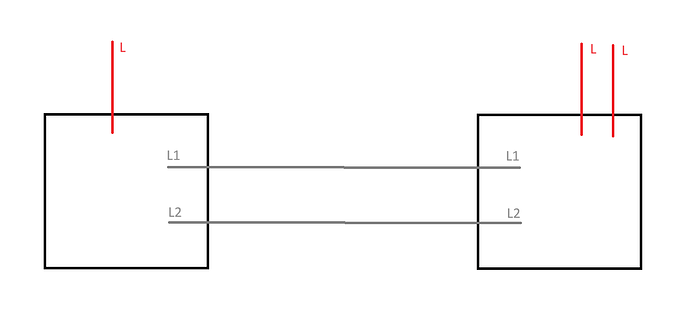

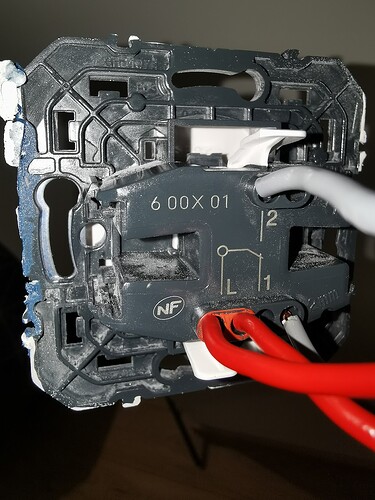

Dans mes encastrements, j’ai d’un côté : 1 rouge (phase), 2 gris
De l’autre côté, j’ai 2 rouges (phase), 2 gris…
Quand je fais ça… ça fonctionne sur l’interrupteur, mais quand j’allume / j’éteins plusieurs fois à la suite, l’ampoule clignote quelques fois, comme s’il restait un peu d’électricité…
Des avis/conseils ?
Je m’y prends surement très mal, donc n’hésitez pas… je suis preneur
En l’état, cette installation ne peut pas fonctionner correctement.

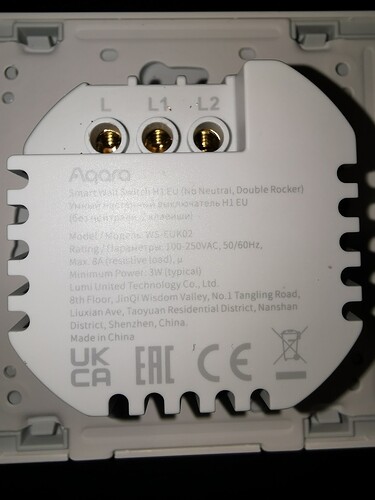

Il ne faut qu’un seul WS-EUK02 et, en complément, un WRS-R02.
Regarde sur le site de Domotique-store pour plus d’informations
En sortie L1 ou L2, du coté Phase, tu branches une des 2 navettes.
Ensuite, à l’emplacement du 2ème interrupteur, tu raccordes cette navette au fil qui va à l’ampoule.
Attention cependant à bien choisir le coté qui va recevoir le WS-EUK02. C’est celui avec la « vraie » Phase.
Peut être que ton problème d’ampoule qui clignote est dû au fait que tu n’es pas du bon coté.
Dans ce cas, il faut inverser L et L1.

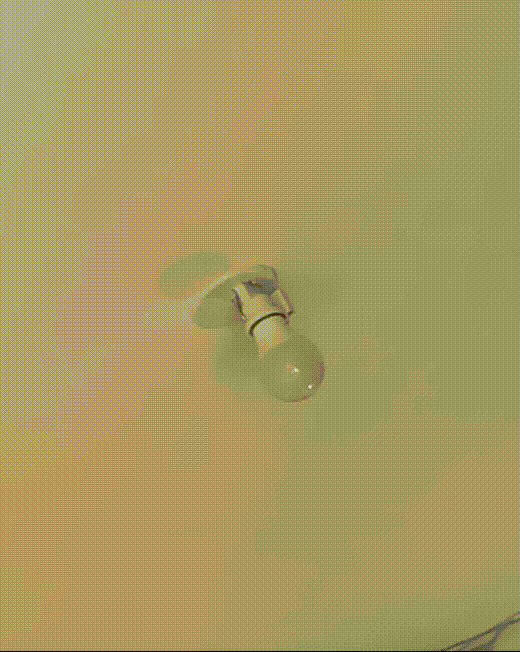

Toujours le même soucis… je désespère… ça fait des sortes de flash quand j’allume/éteins de suite, voilà ce que ça donne (juste allumé, puis éteint, 2 flash à la suite après avoir éteint, comme s’il y avait des surtensions, ou des condensateurs pleins… ) :
Peut être que c’est le fonctionnement normal…?
Sur les va et vient de base, je n’ai pas ce problème
As tu un tourne vis d’électricien pour repérer la Phase ?
Dans les caractéristiques, il est question d’une puissance minimale de 4W. Ton ampoule fait combien ?
En reprenant tes schémas et explications, il y a un souci sur la couleur des fils.
Pour 1 des 2 cotés, ce que tu appelles Phase, n’en est pas une malgré sa couleur rouge. C’est un Commun qui relie ton interrupteur à la lampe. Sur celui là, ça ne peut pas fonctionner puisqu’il est traversé par la résistance de la lampe.
En toute logique, la Phase se trouve du coté double rouge puisque ton circuit éclairage peut être commun avec un autre circuit.
Je n’ai malheureusement pas de tournevis d’électricien… C’est pour tester la présence de la phase donc ? Intéressant !
Pour l’ampoule c’est du 7w je viens de vérifier
En effet, le côté ou il n’y a qu’un seul fil rouge, c’est la lampe, autant pour moi ^^
Pour la double connexion des navettes, c’est ce que j’ai fait à la fin, pour ne pas m’embêter (j’ai essayé aussi avec l’une des deux navettes pour avoir le cœur net)

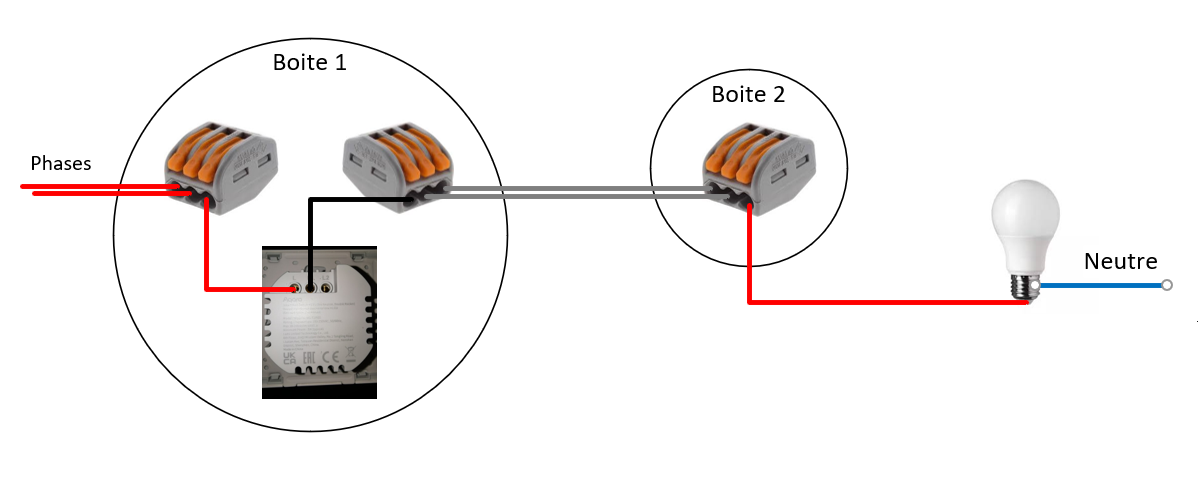

Le schéma que tu as proposé, c’est quasiment ce que j’ai fait, à part pour les wago dans la boîte une !
Je serrais les phases ensemble dans le L de l’interrupteur, et je serrais les deux navettes ensemble dans le L1
Je vais essayer avec des wago, sait on jamais ^^’
Pour l’interrupteur double, j’en ai acheté deux pour tester car à la base je voulais mettre ça dans la pièce principale, là où il y a 3 pack de 2 va et vient ^^
Mais pour le moment je fais mes tests sur le va et vient de la chambre ^^
Fais toi un banc de montage hors de ton circuit avec seulement ton bouton zigbee et une autre ampoule. Le tout relié à une prise de courant.
Ainsi, tu pourras lever le doute quant aux branchements et au matériel.
Ce qui est étrange, c’est que j’ai une pièce avec juste une lumière (même ampoule) et un interrupteur simple…
J’ai remplacé cet interrupteur par un interrupteur H1 et quand j’appuie dessus, je n’ai pas de « flash » dans l’ampoule…
Faudrait que j’essaye de mettre une autre ampoule, voir si ça va pas de là…
Et faire un test avec des wago comme sur ton schéma
Comment faire un banc de montage ? Je t’avoue que je suis total novice dans tout ça ^^
C’est un peu abstrait pour moi, j’essaye juste de comprendre par « logique »
Le banc de montage consiste à reproduire ton installation hors de l’installation murale.
Tu peux simuler ton alimentation (Phase / Neutre) à partir d’une vielle rallonge ou vieux câble d’alimentation coupé en 2 pour ne conserver que la prise male et y raccorder tes Wago.
Entre ces Wago, tu connectes tes éléments (bouton Zigbee + 1 douille pour ton ampoule) en respectant le plan de montage.
Merci pour ta réponse, je vais voir quand j’ai un moment pour me remettre sur le sujet (ça m’a un peu démoralisé de ne pas trouver la source du problème après avoir passé des heures à tout tester…)
J’ai lu qu’on pouvait mettre un micro module au niveau de la lampe sinon ? Ou au niveau d l’interrupteur « classique » pour le piloter… Je ne sais pas si j’aurais le même souci de « flash »
J’ai lu également sur le forum que les interrupteurs xiaomi filaires étaient déconseillés… C’est toujours d’actualité avec les E1 et H1 ? @Yves19
J’ai lu que mon problème c’était du courant résiduel (enfin je pense ?)…
D’après ce que j’ai compris, il faudrait que je rajoute un condensateur en parallèle au branchement de l’ampoule ?
Mais reste à savoir, quel condensateur je dois mettre ? Du 0.47 uF ça irait ?
Si quelqu’un pourrait me confirmer ou m’aiguiller ça serait sympa ^^
Je me réponds du coup si ça peut aider des novices comme moi ^^
Pour le problème de « flash » après avoir éteint la lumière :
Le problème venait bien du courant résidentiel à cause de l’absence du neutre de l’interrupteur.
J’ai donc ajouté un condensateur de 0.47 uF (dispo sur Amazon, j’ai pris un lot de 20 jaune) en parallèle de l’ampoule (sur la phase et neutre du domino de l’ampoule) et les problèmes de « flash » ont disparus !
Pour la solution adoptée pour domotiser un va et vient et ajouter des interrupteurs sans fils, j’ai choisi :
un interrupteur Aqara H1 sans neutre pour piloter la lumière
un interrupteur Aqara E1 sans fil pour piloter le H1 (et donc la lumière)
J’ai remplacé le 1er interrupteur par un aqara H1 et relié la phase sur le L, et les navettes sur le L1 (de l’ancien va et vient)
Ensuite, j’ai enlevé le second interrupteur et relié la phase aux deux fils des navettes, puis j’ai mis un interrupteur sans fil E1 par dessus.
