Automatisation volet bubendorff

Plugins Automatisme
1

Bonjour à tous,

Je bloque sur l’automatisation de mon volet bubendorff, à priori sur la partie cablage sur la commande sans fil, je vais reprendre ce que j’ai réalisé afin d’avoir le même état de situation.

J’ai acheté un DiO Chacon 54700 que j’ai connecté de manière temporaire sur les 2 boutons de mon circuit de ma commande manuelle de montée/descente du volet afin de découvrir les messages/trames.

Exemple sur le bouton descente :

[2020-04-16 09:07:44][DEBUG] : Message: 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:07:44][DEBUG] : Decode : 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:07:44][DEBUG] : Test message: 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:07:44][DEBUG] : PacketType: 11
[2020-04-16 09:07:44][DEBUG] : SubType: 00
[2020-04-16 09:07:44][DEBUG] : SeqNbr: 9F
[2020-04-16 09:07:44][DEBUG] : Id1: 01
[2020-04-16 09:07:44][DEBUG] : Id2: 68
[2020-04-16 09:07:44][DEBUG] : Decode data : {'raw': '0B11009F0168510E02010F50', 'signal': '5', 'subtype': '00', 'command': 'On', 'dimlevel': '100', 'unitcode': '2', 'packettype': '11', 'id': '0168510E'}



[2020-04-16 09:07:46][DEBUG] : Message: 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:07:46][DEBUG] : Decode : 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:07:46][DEBUG] : Test message: 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:07:46][DEBUG] : PacketType: 11
[2020-04-16 09:07:46][DEBUG] : SubType: 00
[2020-04-16 09:07:46][DEBUG] : SeqNbr: A0
[2020-04-16 09:07:46][DEBUG] : Id1: 01
[2020-04-16 09:07:46][DEBUG] : Id2: 68
[2020-04-16 09:07:46][DEBUG] : Decode data : {'raw': '0B1100A00168510E02000060', 'signal': '6', 'subtype': '00', 'command': 'Off', 'dimlevel': '0', 'unitcode': '2', 'packettype': '11', 'id': '0168510E'}

Lors de ces manipulation cela m’a permis d’inclure mon module 54700 avec ma jeedom.
Aussi j’ai configuré en actionneur mon module, avec une télécommande (Blinds T1 Ematronics).

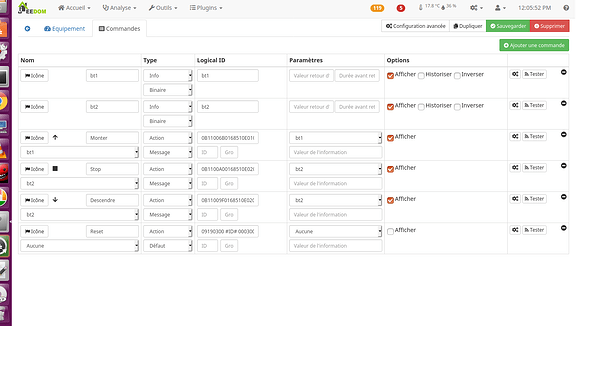

Avec le paramétrage suivant pour reprendre les messages découverts :

conf commandes equipement2
conf commandes equipement21440×900 131 KB

Dans les log de mon équipement je vois bien les ordres passés :

[2020-04-16 11:41:40][INFO] : Exécution de la commande [Rez de chaussé][0168510E][Monter] avec les paramètres {"title":"","message":"","utid":"1587027662947"}
[2020-04-16 11:41:40][INFO] : Evènement sur la commande [Rez de chaussé][0168510E][bt1] valeur :
[2020-04-16 11:41:44][INFO] : Exécution de la commande [Rez de chaussé][0168510E][Stop] avec les paramètres {"title":"","message":"","utid":"1587027662947"}
[2020-04-16 11:41:44][INFO] : Evènement sur la commande [Rez de chaussé][0168510E][bt2] valeur :
[2020-04-16 11:41:48][INFO] : Exécution de la commande [Rez de chaussé][0168510E][Descendre] avec les paramètres {"title":"","message":"","utid":"1587027662947"}
[2020-04-16 11:41:48][INFO] : Evènement sur la commande [Rez de chaussé][0168510E][bt2] valeur :
[2020-04-16 11:42:11][INFO] : Evènement sur la commande [Rez de chaussé][0168510E][bt1] valeur : 1
[2020-04-16 11:42:11][INFO] : Evènement sur la commande [Rez de chaussé][0168510E][bt2] valeur : 1

Dans les log rfxcom je vois bien l’emission de mes messages sans erreurs :

[2020-04-16 09:41:40][DEBUG] : Client connected to [127.0.0.1:36757]
[2020-04-16 09:41:40][DEBUG] : Message read from socket: {"apikey":"ZspbSUtryy4F2q2RhOTa8ray6dtC5iqV","cmd":"send","data":["0B11006B0168510E01010F50"]}
[2020-04-16 09:41:40][DEBUG] : Client disconnected from [127.0.0.1:36757]
[2020-04-16 09:41:40][DEBUG] : Message received in socket JEEDOM_SOCKET_MESSAGE
[2020-04-16 09:41:40][DEBUG] : Test message: 0B11006B0168510E01010F50
[2020-04-16 09:41:40][DEBUG] : flushOutput serial port
[2020-04-16 09:41:40][DEBUG] : flushInput serial port
[2020-04-16 09:41:40][DEBUG] : Write message to serial port
[2020-04-16 09:41:40][DEBUG] : Write data to serial port : 0B 11 00 6B 01 68 51 0E 01 01 0F 50
[2020-04-16 09:41:40][DEBUG] : Write message ok : 0B 11 00 6B 01 68 51 0E 01 01 0F 50
[2020-04-16 09:41:40][DEBUG] : Decode message
[2020-04-16 09:41:40][DEBUG] : Decode : 0B 11 00 6B 01 68 51 0E 01 01 0F 50
[2020-04-16 09:41:40][DEBUG] : Test message: 0B 11 00 6B 01 68 51 0E 01 01 0F 50
[2020-04-16 09:41:40][DEBUG] : PacketType: 11
[2020-04-16 09:41:40][DEBUG] : SubType: 00
[2020-04-16 09:41:40][DEBUG] : SeqNbr: 6B
[2020-04-16 09:41:40][DEBUG] : Id1: 01
[2020-04-16 09:41:40][DEBUG] : Id2: 68
[2020-04-16 09:41:40][DEBUG] : Decode data : {'raw': '0B11006B0168510E01010F50', 'signal': '5', 'subtype': '00', 'command': 'On', 'dimlevel': '100', 'unitcode': '1', 'packettype': '11', 'id': '0168510E'}
[2020-04-16 09:41:40][DEBUG] : Message: 04 02 01 6B 00
[2020-04-16 09:41:40][DEBUG] : Decode : 04 02 01 6B 00
[2020-04-16 09:41:40][DEBUG] : Test message: 04 02 01 6B 00
[2020-04-16 09:41:40][DEBUG] : PacketType: 02
[2020-04-16 09:41:40][DEBUG] : SubType: 01
[2020-04-16 09:41:40][DEBUG] : SeqNbr: 6B
[2020-04-16 09:41:40][DEBUG] : Id1: 00
[2020-04-16 09:41:40][DEBUG] : Decode data : {'subtype': '01', 'packettype': '02', 'raw': '0402016B00'}

[2020-04-16 09:41:44][DEBUG] : Client connected to [127.0.0.1:36758]
[2020-04-16 09:41:44][DEBUG] : Message read from socket: {"apikey":"ZspbSUtryy4F2q2RhOTa8ray6dtC5iqV","cmd":"send","data":["0B1100A00168510E02000060"]}
[2020-04-16 09:41:44][DEBUG] : Client disconnected from [127.0.0.1:36758]
[2020-04-16 09:41:44][DEBUG] : Message received in socket JEEDOM_SOCKET_MESSAGE
[2020-04-16 09:41:44][DEBUG] : Test message: 0B1100A00168510E02000060
[2020-04-16 09:41:44][DEBUG] : flushOutput serial port
[2020-04-16 09:41:44][DEBUG] : flushInput serial port
[2020-04-16 09:41:44][DEBUG] : Write message to serial port
[2020-04-16 09:41:44][DEBUG] : Write data to serial port : 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:41:44][DEBUG] : Write message ok : 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:41:44][DEBUG] : Decode message
[2020-04-16 09:41:44][DEBUG] : Decode : 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:41:44][DEBUG] : Test message: 0B 11 00 A0 01 68 51 0E 02 00 00 60
[2020-04-16 09:41:44][DEBUG] : PacketType: 11
[2020-04-16 09:41:44][DEBUG] : SubType: 00
[2020-04-16 09:41:44][DEBUG] : SeqNbr: A0
[2020-04-16 09:41:44][DEBUG] : Id1: 01
[2020-04-16 09:41:44][DEBUG] : Id2: 68
[2020-04-16 09:41:44][DEBUG] : Decode data : {'raw': '0B1100A00168510E02000060', 'signal': '6', 'subtype': '00', 'command': 'Off', 'dimlevel': '0', 'unitcode': '2', 'packettype': '11', 'id': '0168510E'}

[2020-04-16 09:41:45][DEBUG] : Message: 04 02 01 A0 00
[2020-04-16 09:41:45][DEBUG] : Decode : 04 02 01 A0 00
[2020-04-16 09:41:45][DEBUG] : Test message: 04 02 01 A0 00
[2020-04-16 09:41:45][DEBUG] : PacketType: 02
[2020-04-16 09:41:45][DEBUG] : SubType: 01
[2020-04-16 09:41:45][DEBUG] : SeqNbr: A0
[2020-04-16 09:41:45][DEBUG] : Id1: 00
[2020-04-16 09:41:45][DEBUG] : Decode data : {'subtype': '01', 'packettype': '02', 'raw': '040201A000'}
[2020-04-16 09:41:48][DEBUG] : Client connected to [127.0.0.1:36759]
[2020-04-16 09:41:48][DEBUG] : Message read from socket: {"apikey":"ZspbSUtryy4F2q2RhOTa8ray6dtC5iqV","cmd":"send","data":["0B11009F0168510E02010F50"]}
[2020-04-16 09:41:48][DEBUG] : Client disconnected from [127.0.0.1:36759]
[2020-04-16 09:41:48][DEBUG] : Message received in socket JEEDOM_SOCKET_MESSAGE
[2020-04-16 09:41:48][DEBUG] : Test message: 0B11009F0168510E02010F50
[2020-04-16 09:41:48][DEBUG] : flushOutput serial port
[2020-04-16 09:41:48][DEBUG] : flushInput serial port
[2020-04-16 09:41:48][DEBUG] : Write message to serial port
[2020-04-16 09:41:48][DEBUG] : Write data to serial port : 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:41:48][DEBUG] : Write message ok : 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:41:48][DEBUG] : Decode message
[2020-04-16 09:41:48][DEBUG] : Decode : 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:41:48][DEBUG] : Test message: 0B 11 00 9F 01 68 51 0E 02 01 0F 50
[2020-04-16 09:41:48][DEBUG] : PacketType: 11
[2020-04-16 09:41:48][DEBUG] : SubType: 00
[2020-04-16 09:41:48][DEBUG] : SeqNbr: 9F
[2020-04-16 09:41:48][DEBUG] : Id1: 01
[2020-04-16 09:41:48][DEBUG] : Id2: 68
[2020-04-16 09:41:48][DEBUG] : Decode data : {'raw': '0B11009F0168510E02010F50', 'signal': '5', 'subtype': '00', 'command': 'On', 'dimlevel': '100', 'unitcode': '2', 'packettype': '11', 'id': '0168510E'}

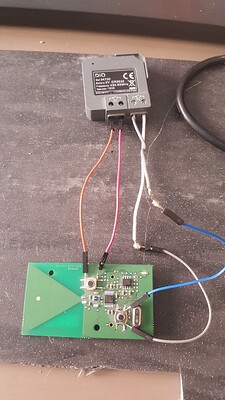

Et voici le cablage réalisé sur le circuit en mode permanent :

20200416_114622
20200416_1146221494×2656 1.08 MB

Et je pense que c’est la que ca bloque car avec ce cablage je ne peux plus activer mes boutons manuellement directement sur le circuit et mon module n’emet aucun ordre vers le circuit.

Avez-vous une piste ? Je pense sincérement que cela vient de mon cablage sur le circuit, et que le reste est bon mais je ne suis pas à l’abri d’une erreur. Merci d’avance pour vos questions /remarques qui m’aideront à finaliser.

2

Bonjour , le câblage doit être bon mais le relais doit être en monostable (bouton poussoir) , je connais pas ce module mais il doit être en bistable (interrupteur) c’est a dire que quand il fonctionne avec jeedom il reste en position ferme c’est pour ca que la commande du volet marche pas ,il faut verifier si le relais est en monostable ou bistable pou cela faut débrancher le relais et voir avec un testeur quand tu appuis aves jeedom si le relais reste fermé ou sil il se ferme puis s’ouvre

3

je viens de voir la ref du relais et il est on/off donc sa peut pas marché
voir en quoi la commande bubendorff émet vers le moteur

4

Slt… :thinking:
Le 54700 a une double entrée, ce n’est pas une sortie (bien que marqué S1 pour bt2 S2 pour Bt1)
Donc ne peut pas fonctionner :face_with_hand_over_mouth:

@+DÖM (Ô¿Ô):vulcan_salute:

5

que faire alors ?

6

Voir déjà voir la fréquence de tes cde, et type ( 868 MHz ? impulsionnel )…
Et quel matos tu as ou va mettre pour cder tes volets…
@+DÖM (Ô¿Ô):vulcan_salute:
