J’ai un un FGS222 qui pilote un circuit électrique sans interrupteur (le FGS sert d’interrupteur).
J’aurais dû dire j’avais parce qu’il vient de claquer.
Compte tenu du prix, je vais le remplacer par un
Shelly Wave 1PM qui me parait aussi bien mais qui coûte 2 fois moins cher.
Seulement, sur le manuel, le câblage n’est pas très clair, beaucoup moins que celui du FGS.
Si quelqu’un l’a installé, pourriez-vous me faire parvenir un câblage pour allumer/éteindre une ampoule par exemple ?
D’avance, merci.
Ça, je l’ai.
Mais je ne comprends pas comment installer un circuit avec ça.
On a l’impression que ce qui vient du tableau, tu le branches aussi au circuit à alimenter.

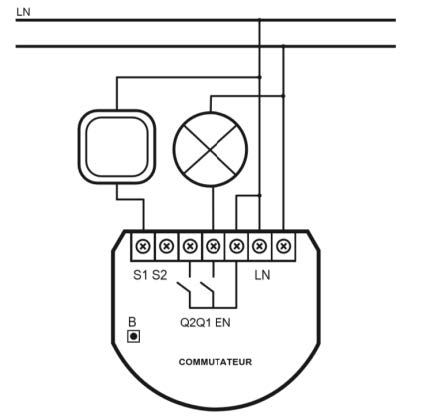

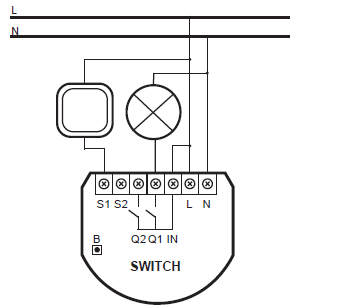

Voici un exemple de câblage du FGS222, le mien est identique mais sans interrupteur monté en S1, il ne me sert à rien.
On voit bien que le module est alimenté en L et N (les 2 connecteurs de droite), que la charge est repiquée pour aller en IN (à côté de la ligne et est coupée par Q1 et Q2 pour ensuite aller vers l’appareil à commander.
Simple.
Avec le Shelly Wave 1PM, c’est loin d’être aussi clair.

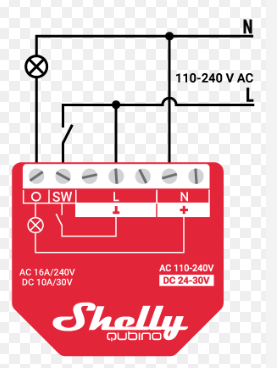

Sur le Shelly, ce qui est représenté, ce n’est pas ce qui se trouve dans le Shelly mais ce qui doit y être branché. Le principe est discutable, mais on n’est pas là pour ça.
Donc les bornes L et N, c’est clair comment les brancher et la commande de la lampe, tu la branches sur O.
edit : Sur le Shelly, pas besoin de pont pour la phase.
L et N, je comprends, ça alimente le module.
SW pour monter un interrupteur, Ok.
Q1, le relais de coupure, Ok.
Et L l’entrée de l’appareil à commander ?
Oui mais une commande de lampe, c’est une phase ouverte que le relais ou l’interrupteur ferme.
Donc, il me manque un câble.
Ce que je veux faire c’est piloter une alimentation pas une ampoule, donc une phase et un neutre.
J’imagine donc que le neutre est à raccorder à un des N, que le shelly est alimenté par un des L.
Que la coupure de ligne se fait en branchant la phase sur le O et un des autres L.
Du coup, je ne vois pas comment cette ligne va être coupée puisque j’imagine que tous les L sont reliés entre eux.
Lampe ou alimentation c’est la même chose. Seule la phase est interrompue, le N reste ininterrompu.
C’est cette phase qui traverse le module et est ouverte ou fermée en fonction des commandes reçues via zwave (ou en local via l’inter de commande). Donc le neutre tu peux le piquer où tu veux (sur le même circuit de ton tableau bien sur). Il suffit de brancher donc la sortie du module qui coupe ou pas la phase vers une borne de la prise ou de la lampe et le N sur l’autre borne
Ok, je vois.
Mais alors pourquoi ils font sortir du O un neutre? Ca devrait une phase.
C’est ça qui me met dedans.
A moins que dans le cas où tu montes un interrupteur, tu coupes la phase et dans le cas où tu te sers uniquement du Shelly tu coupes le neutre.
Si c’est ça, c’est tordu.
Voir ma réponse juste un peu plus haut
C’est là que effectivement il faut faire attention à ce qui est écrit sur le module par rapport à ce qui se passe dedans. Pas simple en effet de deviner
Pas correct le shema
Tu mets une phase sur le L et neutre sur N
Tu le mets dans jeedom, tu fais claquer le relais et tu mesures tu verras que c’est la phase
